Bügelschelle, 1-fach Metalldruckwanne, A2
Bügelschelle, 1-fach Metalldruckwanne, A2
Art.Nr. 1159770 | EAN 4012195668329
Art.Nr. / Typ
Spannbereich D min.
Max. Anzugsdrehmoment
Spannbereich D max.
kl. VKE: 15 Stück
15Stück
Beschreibung
Passend zu allen C-Profilschienen mit 16 - 17 mm Schlitzweite.
Schelle, Schraube und Druckwanne aus Stahl rostfreiem Edelstahl.
Schelle, Schraube und Druckwanne aus Stahl rostfreiem Edelstahl.
Technische Daten
Technische Daten
| Anzahl der Kabel/Rohre | 1 |
|---|---|
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 1,0462 kg CO₂e / 1 Stück |
| Dimension | 64-70mm |
| für 1 Kabel H | 106 mm |
| für 1 Kabel L | 56 |
| für Schiene mit Schlitzweite (mit Intervall) max. | 17 mm |
| für Schiene mit Schlitzweite (mit Intervall) min. | 16 mm |
| Halogenfrei | nein |
| Max. Anzugsdrehmoment | 5 Nm |
| Mit Gegenwanne | nein |
| Mit Kunststoffwanne | nein |
| Mit Metallwanne | ja |
| Montageart | Profilschiene |
| Oberfläche | blank, nachbehandelt |
| Schlagfest | nein |
| Spannbereich D max. | 70 mm |
| Spannbereich D min. | 64 mm |
| Werkstoff | Edelstahl, rostfrei 1.4301 |
| Werkstoff der Wanne | rostfreier Stahl |
| Werkstoffgüte der Wanne | Edelstahl 304 (1.4301) |
| Zusatz Oberfläche | unbehandelt |
| Zusatz Werkstoff | rostfreier Stahl |

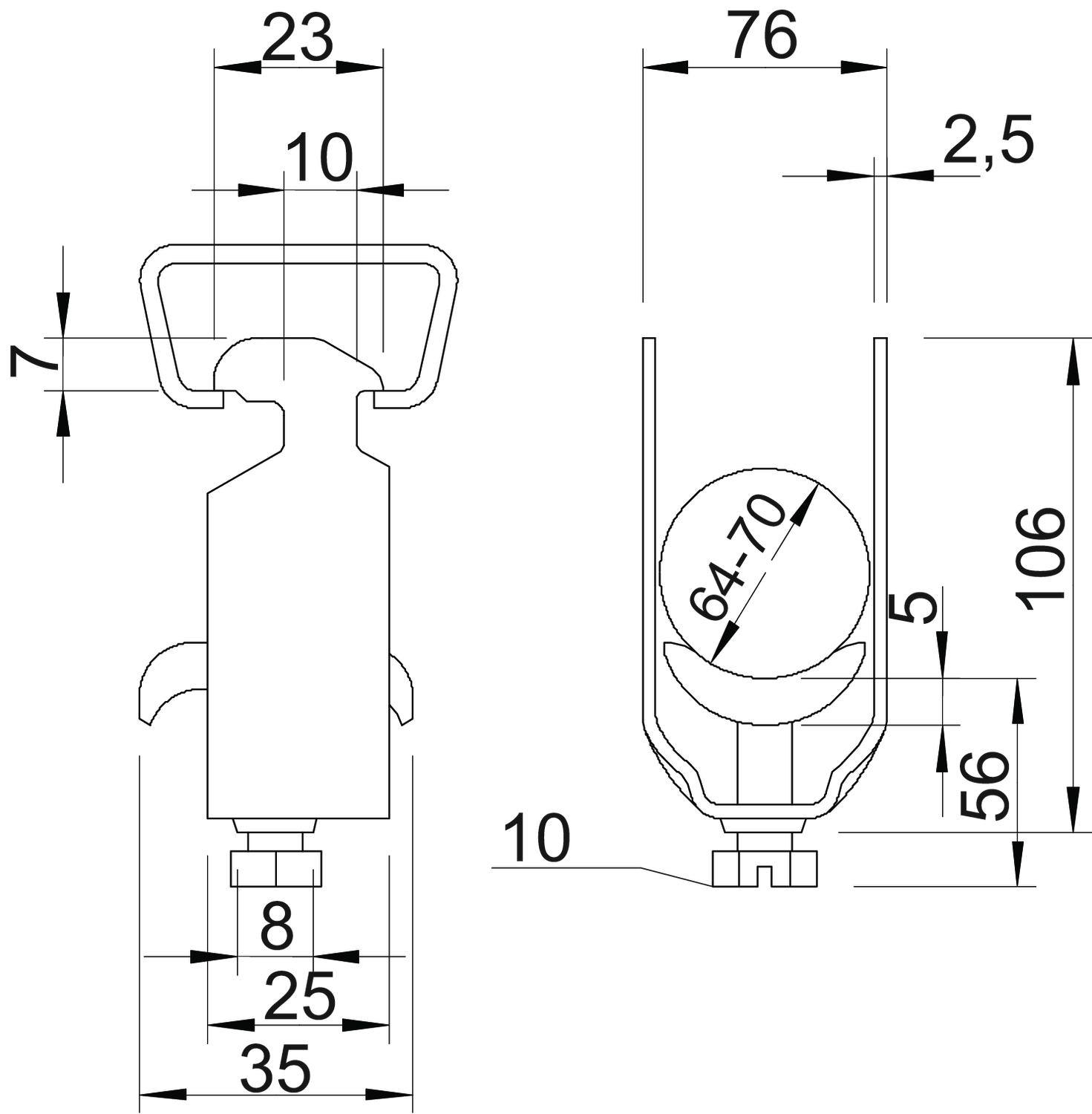

Abmessungen
| Maß A | 25 mm |
|---|---|
| Maß B | 76 mm |
| Maß C | 35 mm |
| Maß G | M8 |
| Maß H | 106 mm |
| Maß L | 56 mm |
| Maß t | 2,5 mm |
| Maß x | 5 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (3)
Artikelbilder (2)
Ausführungen
Typ
Spannbereich D min.
Max. Anzugsdrehmoment
Spannbereich D max.
Art.Nr.
2056 M 12 A2
8 mm
3 Nm
12 mm
1159712
2056 M 16 A2
12 mm
3 Nm
16 mm
1159716
2056 M 22 A2
16 mm
3 Nm
22 mm
1159722
2056 M 28 A2
22 mm
3 Nm
28 mm
1159728
2056 M 40 A2
34 mm
5 Nm
40 mm
1159740
2056 M 46 A2
40 mm
5 Nm
46 mm
1159746
2056 M 52 A2
46 mm
5 Nm
52 mm
1159752
2056 M 58 A2
52 mm
5 Nm
58 mm
1159758
2056 M 70 A2
64 mm
5 Nm
70 mm
1159770
2056 M 76 A2
70 mm
5 Nm
76 mm
1159776
Spannbereich D min.
Max. Anzugsdrehmoment
Spannbereich D max.
2056 M 12 A2
Art.Nr.
1159712
Spannbereich D min.
8 mm
Max. Anzugsdrehmoment
3 Nm
Spannbereich D max.
12 mm
2056 M 16 A2
Art.Nr.
1159716
Spannbereich D min.
12 mm
Max. Anzugsdrehmoment
3 Nm
Spannbereich D max.
16 mm
2056 M 22 A2
Art.Nr.
1159722
Max. Anzugsdrehmoment
3 Nm
Spannbereich D min.
16 mm
Spannbereich D max.
22 mm
2056 M 28 A2
Art.Nr.
1159728
Spannbereich D min.
22 mm
Spannbereich D max.
28 mm
Max. Anzugsdrehmoment
3 Nm
2056 M 40 A2
Art.Nr.
1159740
Spannbereich D max.
40 mm
Max. Anzugsdrehmoment
5 Nm
Spannbereich D min.
34 mm
2056 M 46 A2
Art.Nr.
1159746
Spannbereich D max.
46 mm
Spannbereich D min.
40 mm
Max. Anzugsdrehmoment
5 Nm
2056 M 52 A2
Art.Nr.
1159752
Spannbereich D min.
46 mm
Max. Anzugsdrehmoment
5 Nm
Spannbereich D max.
52 mm
2056 M 58 A2
Art.Nr.
1159758
Max. Anzugsdrehmoment
5 Nm
Spannbereich D max.
58 mm
Spannbereich D min.
52 mm
2056 M 70 A2
Art.Nr.
1159770
Spannbereich D min.
64 mm
Spannbereich D max.
70 mm
Max. Anzugsdrehmoment
5 Nm
2056 M 76 A2
Art.Nr.
1159776
Spannbereich D max.
76 mm
Max. Anzugsdrehmoment
5 Nm
Spannbereich D min.
70 mm
