Bügelschelle, 1-fach Metalldruckwanne
Bügelschelle, 1-fach Metalldruckwanne
Art.Nr. 1155431 | EAN 4012195061038
Art.Nr. / Typ
Spannbereich D min.
Max. Anzugsdrehmoment
Spannbereich D max.
kl. VKE: 100 Stück
100Stück
Beschreibung
Passend zu allen C-Profilschienen mit 11 - 12 mm Schlitzweite; mindestens 6,5 mm lichter Innenhöhe und mindestens 18,5 mm lichter Innenbreite;
Metallwannen haben allseitig stark gerundete Kanten, sodass keine Kabelbeschädigung zu befürchten ist.
Ausführung mit Anschweiß- und/oder Kontermutter für Einsatz unter erschwerten Bedingungen sowie für Rüttelsicherheit auf Anfrage!
Metallwannen haben allseitig stark gerundete Kanten, sodass keine Kabelbeschädigung zu befürchten ist.
Ausführung mit Anschweiß- und/oder Kontermutter für Einsatz unter erschwerten Bedingungen sowie für Rüttelsicherheit auf Anfrage!
Technische Daten
Technische Daten
| Anzahl der Kabel/Rohre | 1 |
|---|---|
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 0,116 kg CO₂e / 1 Stück |
| Dimension | 22-28mm |
| für 1 Kabel H | 51 mm |
| für 1 Kabel L | 33,5 |
| für 2 Kabel H | 84 mm |
| für 2 Kabel L | 46,5 mm |
| für 3 Kabel H | 115 mm |
| für 3 Kabel L | 57,5 mm |
| für Rohrdurchmesser max. | 25 mm |
| für Rohrdurchmesser min. | 25 mm |
| für Schiene mit Schlitzweite (mit Intervall) max. | 12 mm |
| für Schiene mit Schlitzweite (mit Intervall) min. | 11 mm |
| Halogenfrei | nein |
| Max. Anzugsdrehmoment | 3 Nm |
| Mit Gegenwanne | nein |
| Mit Kunststoffwanne | nein |
| Mit Metallwanne | ja |
| Montageart | Profilschiene |
| Oberfläche | tauchfeuerverzinkt |
| Schlagfest | nein |
| Spannbereich D max. | 28 mm |
| Spannbereich D min. | 22 mm |
| Werkstoff | Stahl |
| Werkstoff der Wanne | Stahl |
| Zusatz Oberfläche | feuerverzinkt |
| Zusatz Werkstoff | Stahl |

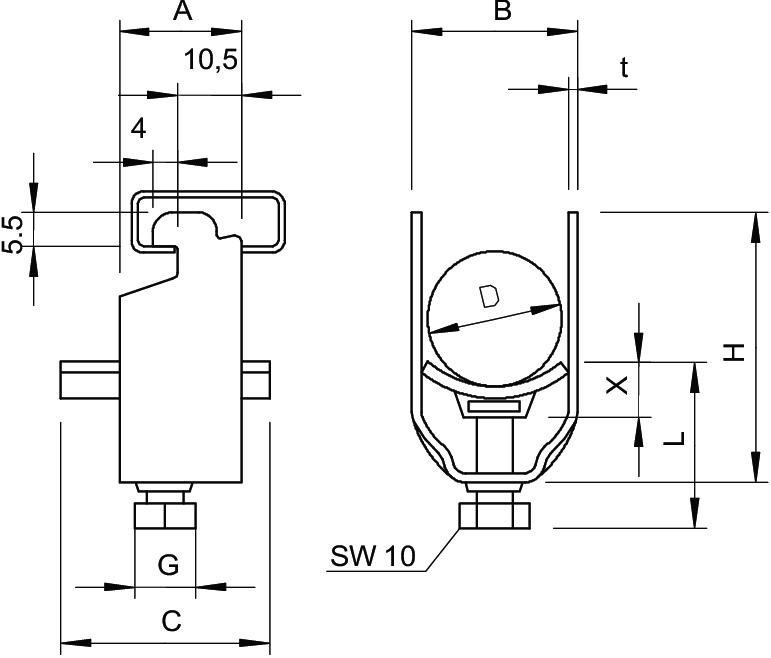

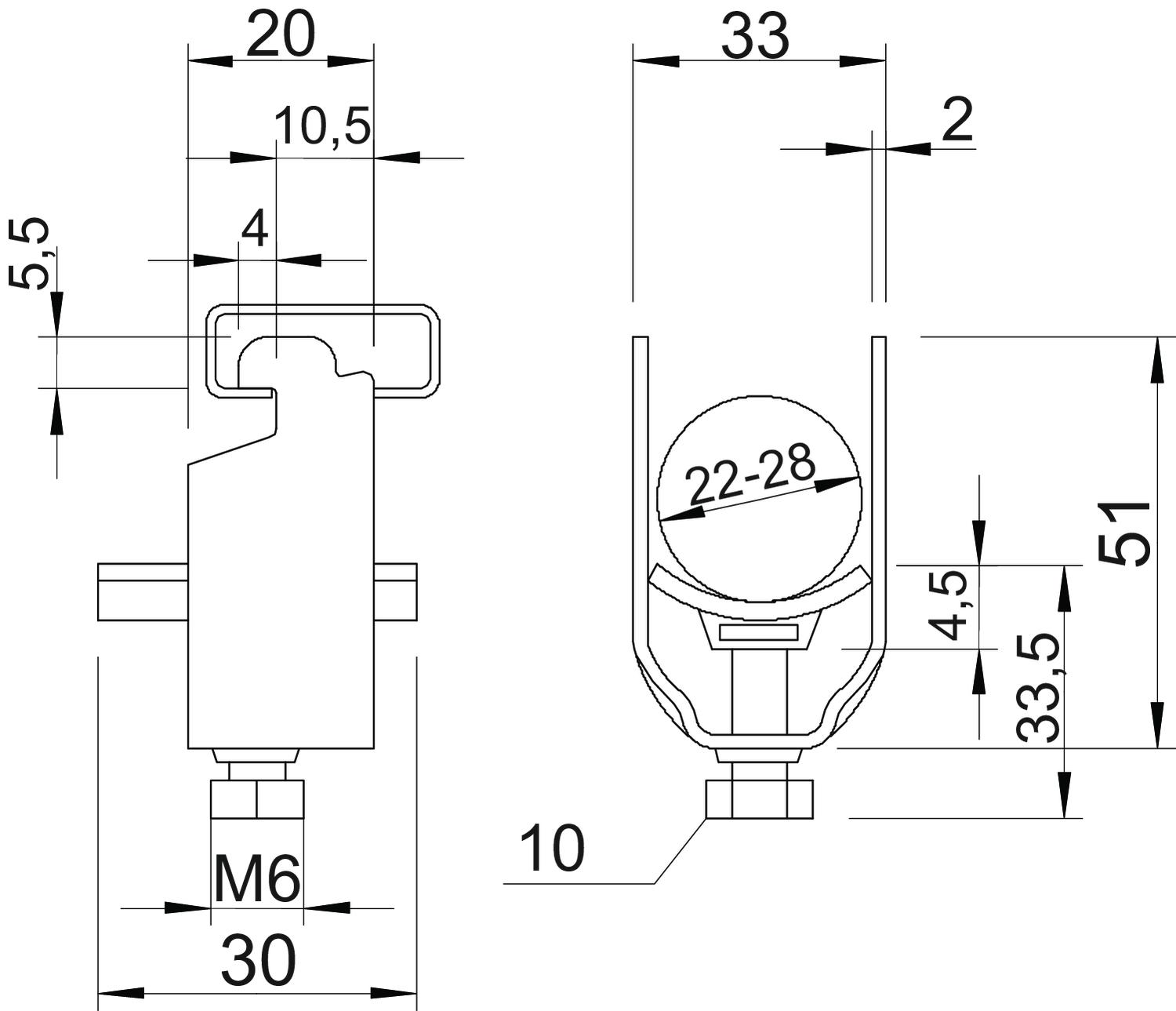

Abmessungen
| Maß A | 20 mm |
|---|---|
| Maß B | 33 mm |
| Maß C | 30 mm |
| Maß G | M6 |
| Maß H | 51 mm |
| Maß L | 33,5 mm |
| Maß t | 2 mm |
| Maß x | 4,5 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (3)
Artikelbilder (2)
Ausführungen
Typ
Spannbereich D min.
Max. Anzugsdrehmoment
Spannbereich D max.
Art.Nr.
2056N M 12 FT
8 mm
3 Nm
12 mm
1155407
2056N M 28 FT
22 mm
3 Nm
28 mm
1155431
2056N M 46 FT
40 mm
5 Nm
46 mm
1155474
2056N M 52 FT
46 mm
5 Nm
52 mm
1155482
2056N M 58 FT
52 mm
5 Nm
58 mm
1155490
Spannbereich D min.
Max. Anzugsdrehmoment
Spannbereich D max.
2056N M 12 FT
Art.Nr.
1155407
Spannbereich D min.
8 mm
Max. Anzugsdrehmoment
3 Nm
Spannbereich D max.
12 mm
2056N M 28 FT
Art.Nr.
1155431
Spannbereich D min.
22 mm
Max. Anzugsdrehmoment
3 Nm
Spannbereich D max.
28 mm
2056N M 46 FT
Art.Nr.
1155474
Spannbereich D max.
46 mm
Max. Anzugsdrehmoment
5 Nm
Spannbereich D min.
40 mm
2056N M 52 FT
Art.Nr.
1155482
Spannbereich D max.
52 mm
Spannbereich D min.
46 mm
Max. Anzugsdrehmoment
5 Nm
2056N M 58 FT
Art.Nr.
1155490
Spannbereich D max.
58 mm
Spannbereich D min.
52 mm
Max. Anzugsdrehmoment
5 Nm
