Brandschutzkanal PYROLINE® Con D BSK I90/E30
Brandschutzkanal PYROLINE® Con D BSK I90/E30
Art.Nr. 7215136 | EAN 4012197308223
Art.Nr. / Typ
Maß H
Maß B
Maß h
Maß b
Länge
1000 mm
kl. VKE: 1 m
1m
Beschreibung

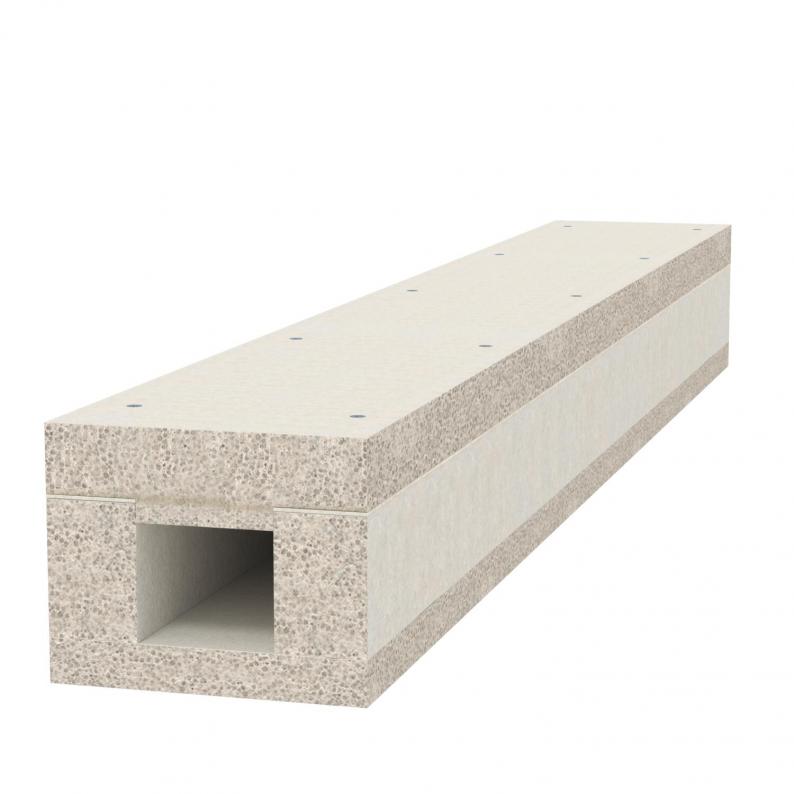

Brandschutzkanal aus wasser- und frostbeständigen Glasfaserleichtbeton der Baustoffklasse A1 gemäß EN 13501-1 zur brandsicheren Verlegung von Kabeln in Flucht- und Rettungswegen und zum Funktionserhalt sicherheitsrelevanter Anlagen. Klassifizierung I90 als I-Kanal gemäß DIN 4102 Teil 11 und Klassifizierung E30 als E-Kanal gemäß DIN 4102 Teil 12.
Montage des Kanals direkt an Wänden oder unter Decken.
Inklusive Senkkopfschrauben und Dichtungsstreifen.
Montage des Kanals direkt an Wänden oder unter Decken.
Inklusive Senkkopfschrauben und Dichtungsstreifen.
Technische Daten
Technische Daten
| Anzahl der beflammbaren Seiten | 3 |
|---|---|
| Deckelbefestigung | verschrauben |
| Dimension | 1000x50x60 |
| Farbe | grau |
| Feuerwiderstandsklasse E - Funktionserhalt | 30 |
| Feuerwiderstandsklasse I - Installationskanal | 90 |
| Mit Lochung | nein |
| Nutzquerschnitt | 3000 mm² |
| Trennwände möglich | ja |
| Ummantelung | ohne |
| Werkstoff | Glasfaserleichtbeton |
| Werkstoff des Isoliermaterials | Glasfaser-Leichtbeton |

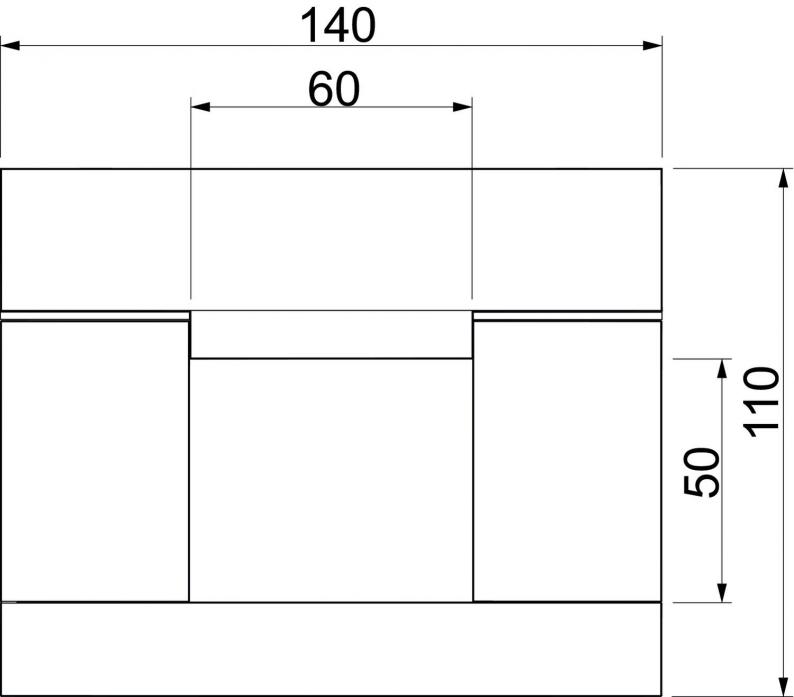

Abmessungen
| Breite | 140 mm |
|---|---|
| Höhe | 110 mm |
| Länge | 1000 mm |
| Maß B | 140 mm |
| Maß b | 60 mm |
| Maß h | 50 mm |
| Maß H | 110 mm |
Downloads
0 ausgewählt
Datenblatt (2)
Kataloge & Broschüren (1)
Zertifikate (2)
Anleitungen & Hilfen (1)
Artikelbilder (2)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
LHS 20
7215288
kl. VKE: 10 Stück
10Stück
LHS 40
7215290
kl. VKE: 10 Stück
10Stück
Art.Nr. 7215261
Endstück für Brandschutzkanal PYROLINE® Con D BSKD09-K0506Typ
BSKD09-E0506
kl. VKE: 1 Stück
1Stück
Art.Nr. 7215464
Aufdoppelungsstück für Brandschutzkanal PYROLINE® ConTyp
KAD-8040
kl. VKE: 1 Stück
1Stück
Ausführungen
Typ
Maß H
Maß B
Maß h
Länge
Maß b
Art.Nr.
BSKD09-K0506
110 mm
140 mm
50 mm
1000 mm
60 mm
7215136
BSKD09-K0511
110 mm
190 mm
50 mm
1000 mm
110 mm
7215139
BSKD09-K0521
110 mm
290 mm
50 mm
1000 mm
210 mm
7215141
BSKD09-K1021
165 mm
290 mm
105 mm
1000 mm
210 mm
7215144
Maß H
Maß B
Maß h
Maß b
BSKD09-K0506
Art.Nr.
7215136
Maß H
110 mm
Maß B
140 mm
Maß h
50 mm
Länge
1000 mm
Maß b
60 mm
BSKD09-K0511
Art.Nr.
7215139
Maß B
190 mm
Maß h
50 mm
Länge
1000 mm
Maß b
110 mm
Maß H
110 mm
BSKD09-K0521
Art.Nr.
7215141
Maß b
210 mm
Länge
1000 mm
Maß B
290 mm
Maß H
110 mm
Maß h
50 mm
BSKD09-K1021
Art.Nr.
7215144
Länge
1000 mm
Maß h
105 mm
Maß B
290 mm
Maß b
210 mm
Maß H
165 mm
