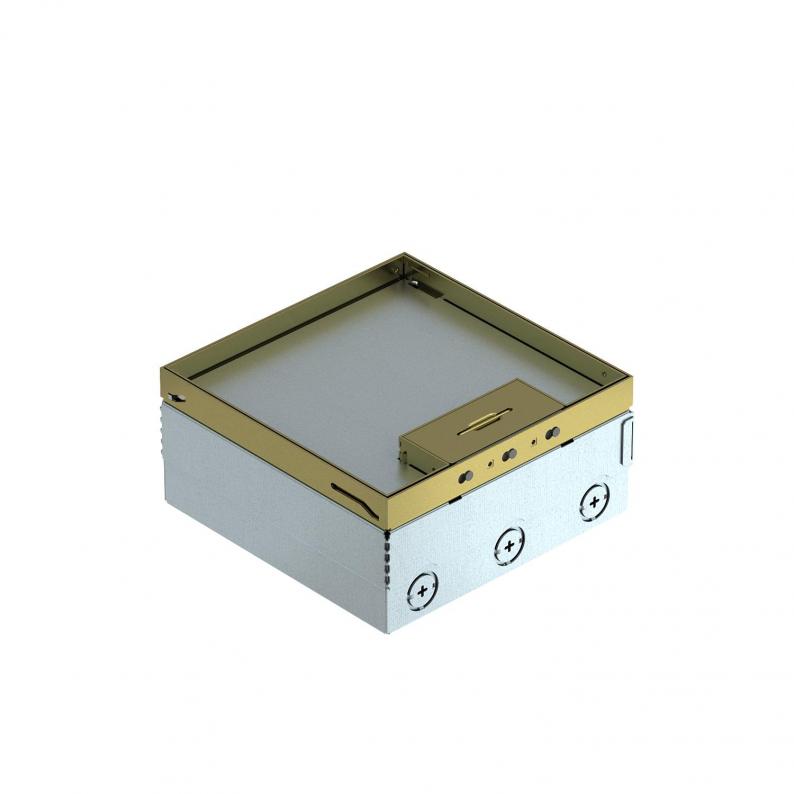

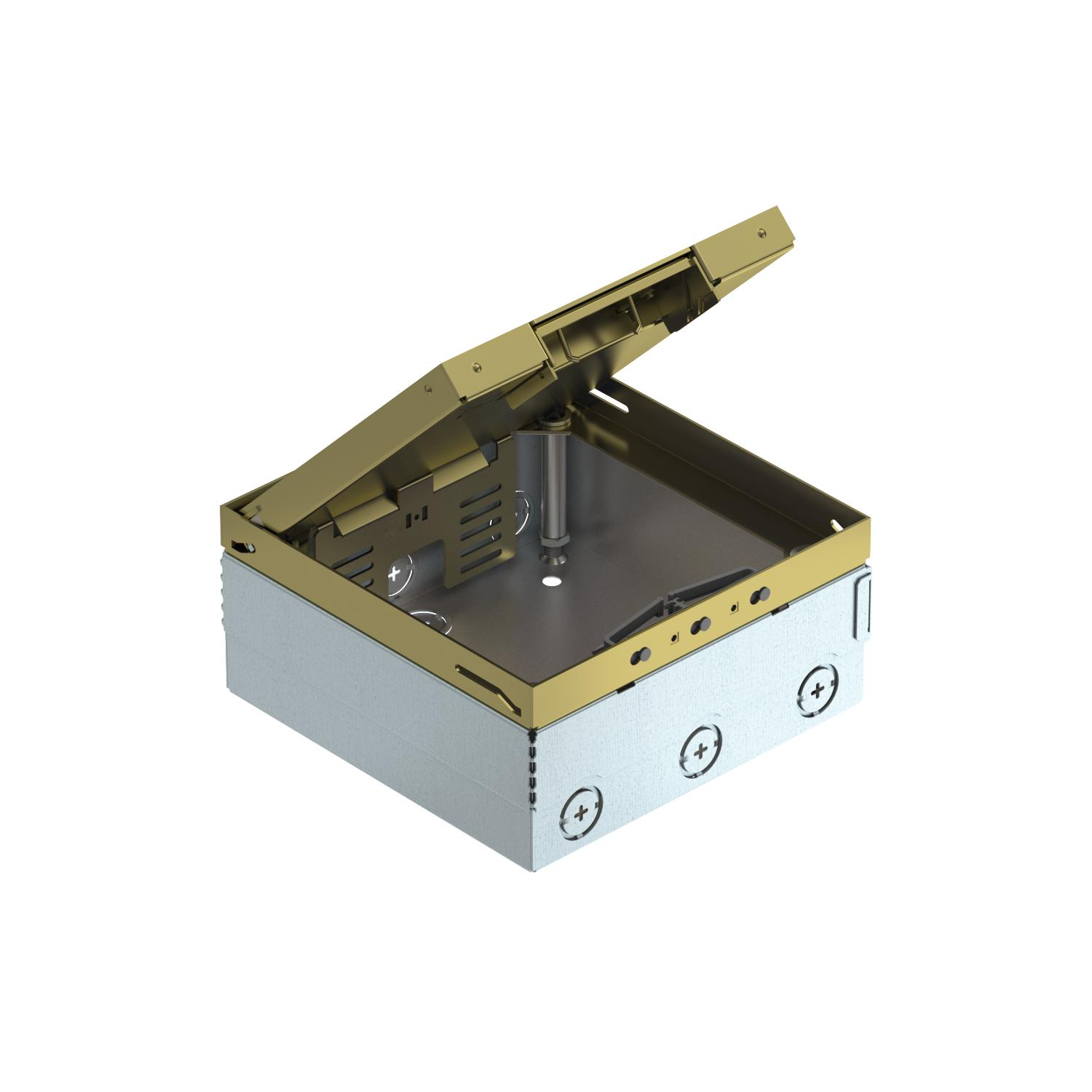

Bodentank UDHOME4, frei bestückbar, Messing
Typ UDHOME4 2M
|Art.Nr. 7427236
|EAN 4012195916567
Art.Nr. / Typ
7427236 / UDHOME4 2M
kl. VKE: 1 Stück
1Stück
Stück
Beschreibung
Quadratischer Bodentank für den Einsatz in trocken gepflegten Hohlböden und Estrichböden im Innenbereich. Einbaugehäuse mit vorgeprägten Einführungsöffnungen für Rohre (M25). Leergehäuse für bis zu 2 Universalträger UT3 für bis zu 6 Modul 45 ® -Einbaugeräte. Oberteil durch 4 Nivellierstützen auf Oberkante Bodenbelag einstellbar. Die Mindesteinbautiefe beträgt 95 mm, der Nivellierbereich + 30 mm.
Im Bodenbelag sichtbare Oberflächen aus Messing.
Im Bodenbelag sichtbare Oberflächen aus Messing.
Technische Daten
Abmessungen
| Länge | 202 mm |
|---|---|
| Breite | 202 mm |
Technische Daten
| Estrichhöhe min. | 95 mm |
|---|---|
| Estrichhöhe max. | 110 mm |
| Fußbodenhöhe min. | 95 mm |
| Fußbodenhöhe max. | 125 mm |
| Deckelausführung | Bodenbelagsaussparung |
| Bodenbelagdicke | 15 mm |
| Nivellierbereich min. | 95 mm |
| Nivellierbereich max. | 125 mm |
| Länge Einbaumaß | 202 mm |
| Breite Einbaumaß | 202 mm |
| Länge Außenmaß | 199 mm |
| Breite Außenmaß | 199 mm |
| Geeignet für Unterflurkanal | nein |
| Geeignet für Hohlbodeneinbau | ja |
| Geeignet für Doppelbodeneinbau | nein |
| Anzahl der Gerätebecher | 2 |
| Geeignet für Nasspflege | nein |
| Mit Bodenbelagsaussparung | ja |
| Bodenbelagsschutzrahmen | nein |
| Ausführung Leitungsauslass | Schwenkbarer Schnurauslass |
| Schutzgrad IK-Code | IK10 |
| Schutzart (IP) im genutzten Zustand | IP20 |
| Schutzart (IP) im ungenutzten Zustand | IP40 |
| Vertikale Last, kleine Fläche | bis 3.000 N |
| Vertikale Last, große Fläche | bis 5.000 N |
| Ausführung | quadratisch |
| Öffnungsmechanismus | Griffbügel |
| Bestückung | Leergehäuse |
| Werkstoff | Messing |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 12,8435 kg CO2e / 1 Stück |
