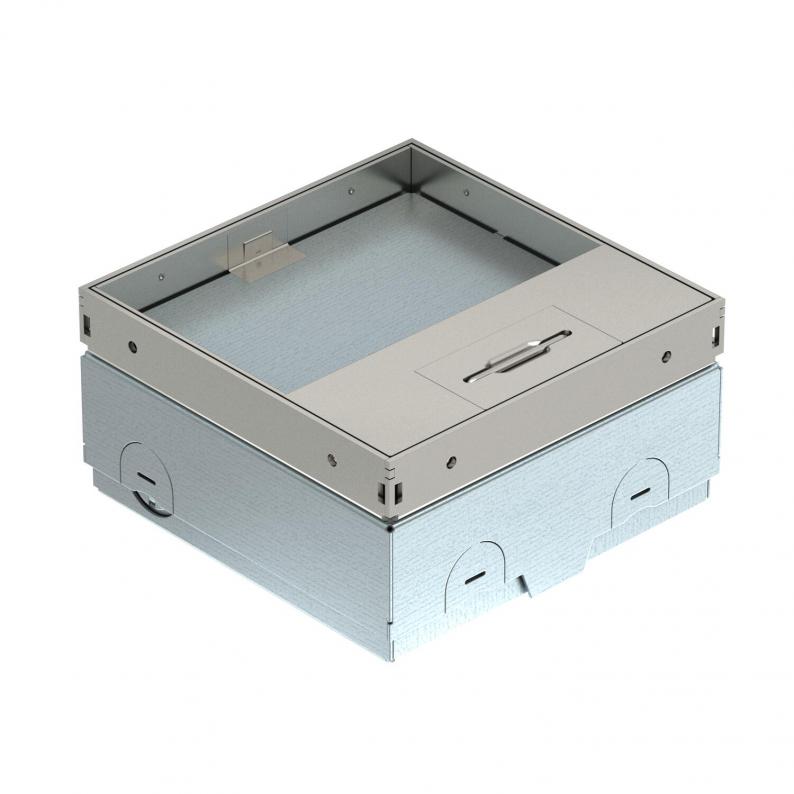

Bodensteckdose UDHOME-ONE, mit Bodenbelagsaussparung, 1-fach Schutzkontaktsteckdose, Edelstahl
Typ UDHOME-ONE GV15V
|Art.Nr. 7368290
|EAN 4012196874644
Art.Nr. / Typ
7368290 / UDHOME-ONE GV15V
Deckelausführung
Bodenbelagsaussparung
kl. VKE: 1 Stück
1Stück
Stück
Beschreibung
Quadratische Bodensteckdose für den Einsatz in trocken gepflegten System- und Estrichböden im Innenbereich. Einbaugehäuse mit vorgeprägten Einführungsöffnungen für Rohre (M20/M25). Oberteil durch 4 Nivellierstützen auf Oberkante Bodenbelag einstellbar. Die Mindesteinbautiefe beträgt 75 mm, der Nivellierbereich + 30 mm. Im Bodenbelag sichtbarer Rahmen und Deckel aus Edelstahl. Deckel mit Bodenbelagsaussparung. Im Lieferumfang ist eine Schutzkontaktsteckdose enthalten. Eine Datenbuchse kann optional in der Datentechnikplatte eingebaut werden. Im Auslieferungszustand mit einer Blindplatte verschlossen.
Technische Daten
Abmessungen
| Länge | 140 mm |
|---|---|
| Breite | 140 mm |
| Höhe | 75 mm |
Technische Daten
| Fußbodenhöhe min. | 75 mm |
|---|---|
| Fußbodenhöhe max. | 105 mm |
| Deckelausführung | Bodenbelagsaussparung |
| Bodenbelagdicke | 15 mm |
| Nivellierbereich min. | 75 mm |
| Nivellierbereich max. | 105 mm |
| Geeignet für estrichüberdeckten Unterflurkanal | nein |
| Geeignet für estrichbündigen geschlossenen Unterflurkanal | nein |
| Anzahl der einbaubaren Geräte | 2 |
| Dichtungseinbaumöglichkeit | nein |
| Geeignet für Unterflurkanal | nein |
| Geeignet für Hohlbodeneinbau | ja |
| Geeignet für Doppelbodeneinbau | ja |
| Bodenpflege | trocken |
| Geeignet für Nasspflege | nein |
| Einbautiefe | 75 mm |
| Mit Bodenbelagsaussparung | ja |
| Bodenbelagsschutzrahmen | nein |
| Ausführung Leitungsauslass | Schwenkbarer Schnurauslass |
| Geräteträger zur Aufnahme von Gerätebechern | nein |
| Schutzgrad IK-Code | IK10 |
| Anzahl der SCHUKO-Steckdosen | 1 |
| Schwerlastausführung | nein |
| Zulassungen | VDE |
| Schutzart (IP) im genutzten Zustand | IP20 |
| Schutzart (IP) im ungenutzten Zustand | IP40 |
| Einsatzbereich im genutzten Zustand | 6.101.1 trockene Bodenpflege |
| Einsatzbereich im ungenutzten Zustand | 6.101.1 trockene Bodenpflege |
| Vertikale Last, kleine Fläche | bis 3.000 N |
| Vertikale Last, große Fläche | bis 15.000 N |
| Ausführung | quadratisch |
| Öffnungsmechanismus | Griffbügel |
| Bestückung | 1-fach VDE-Steckdose |
| Dimension | 140x140x75 |
| Werkstoff | Edelstahl, rostfrei |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 11,7005 kg CO2e / 1 Stück |
