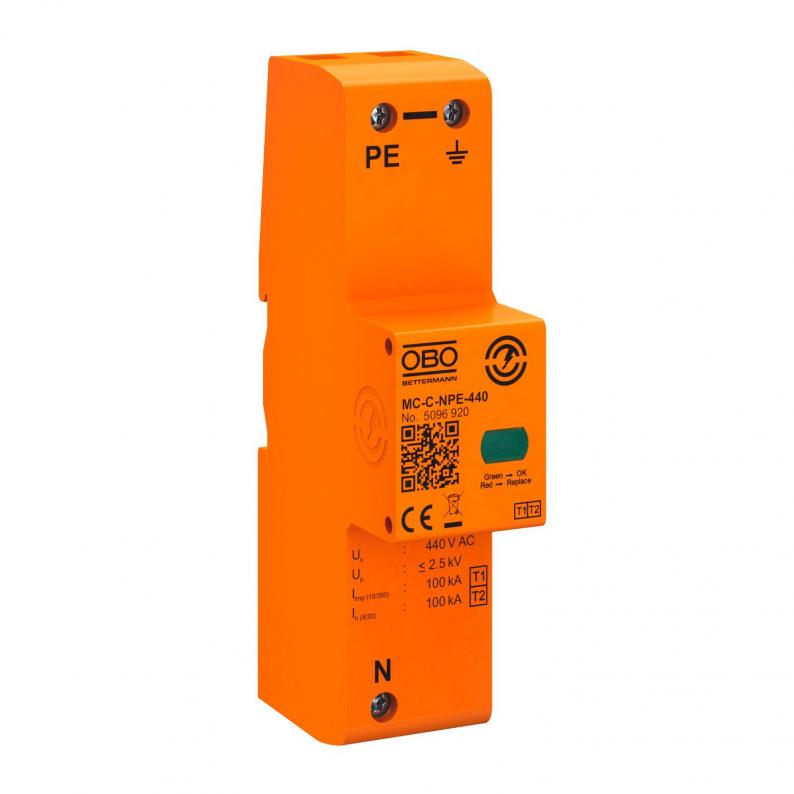

Blitzstromableiter MC-C-NPE
Typ MC-C-NPE-440
|Art.Nr. 5096920
|EAN 4012197431860
Art.Nr. / Typ
kl. VKE: 1 Stück
1Stück
Stück
Beschreibung
Blitzstromableiter Typ 1+2
• Schutzpegel < 2,5 kV
• Blitzschutzpotentialausgleich nach VDE 0185-305 (IEC 62305)
• Blitzstromableitvermögen 100 kA (10/350)
• Folgestromlöschfähigkeit Ifi 100 A
• erfüllt die Anforderungen der VDE-AR-N 4100 für den Einsatz im Vorzählerbereich
• FS Variante besitzt einen potentialfreien Wechslerkontakt zur Fernsignalisierung
Anwendung: Ausnahmslos für 400/690 V Netzsysteme und für die Blitzschutzklassen I bis IV.
* Komplett = Ober- und Unterteil
• Schutzpegel < 2,5 kV
• Blitzschutzpotentialausgleich nach VDE 0185-305 (IEC 62305)
• Blitzstromableitvermögen 100 kA (10/350)
• Folgestromlöschfähigkeit Ifi 100 A
• erfüllt die Anforderungen der VDE-AR-N 4100 für den Einsatz im Vorzählerbereich
• FS Variante besitzt einen potentialfreien Wechslerkontakt zur Fernsignalisierung
Anwendung: Ausnahmslos für 400/690 V Netzsysteme und für die Blitzschutzklassen I bis IV.
* Komplett = Ober- und Unterteil
Technische Daten

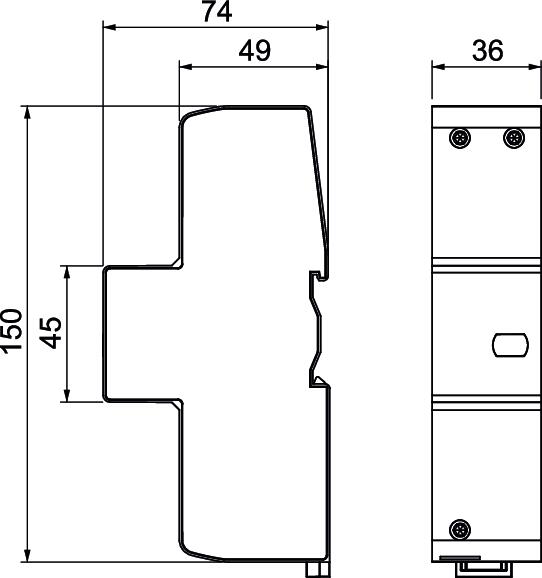

Abmessungen
| Länge | 150 mm |
|---|---|
| Breite | 36 mm |
| Höhe | 74,5 mm |
Technische Daten
| Ausblasend | nein |
|---|---|
| Signalisierung am Gerät | optisch |
| Schutzart | IP20 |
| Höchste Dauerspannung (N-PE) | 440 V |
| Nennableitstoßstrom (8/20 µs) [L-N] | 100 kA |
| Prüfklasse Typ 1 | ja |
| Fernsignalisierung | nein |
| Nennspannung AC (50 / 60 Hz) | 400 V |
| Integrierte Vorsicherung | nein |
| Blitzstoßstrom (10/350 μs) | 100 kA |
| Höchste Dauerspannung AC | 440 V |
| Nennableitstoßstrom (8/20 µs) | 100 kA |
| Ausführung der Pole | N/PE |
| Montageart | Hutschiene 35 mm |
| Geeignet für Außenanwendung | nein |
| TOV-Spannung [N-PE] - withstand mode - 200 ms | 1200 V |
| Netzform DC | nein |
| Netzform IT | nein |
| Netzform TN | ja |
| Netzform TN-C | ja |
| Netzform TN-C-S | ja |
| Netzform TN-S | ja |
| Netzform TT | ja |
| Netzform sonstige | nein |
| Betriebstemperatur min. | -40 °C |
| Betriebstemperatur max. | 80 °C |
| SPD nach IEC 61643-1 | class I+II |
| SPD nach EN 61643-11 | Typ 1+2 |
| Folgestromlöschvermögen (eff) [N-PE] | 0,1 kA |
| Temperatureinsatzbereich min. | -40 °C |
| Temperatureinsatzbereich max. | 80 °C |
| Dimension | 440V |
| Farbe | blau |
| Luftfeuchtigkeit max. | 95 % |
| Luftfeuchtigkeit min. | 5 % |
Anschlussmöglichkeiten
| Leiterquerschnitt flexibel (feindrähtig) min. | 6 mm² |
|---|---|
| Leiterquerschnitt flexibel (feindrähtig) max. | 25 mm² |
| Leiterquerschnitt flexibel (feindrähtig) min. | 10 AWG |
| Leiterquerschnitt flexibel (feindrähtig) max. | 3 AWG |
| Leiterquerschnitt starr (ein-/mehrdrähtig) min. | 6 mm² |
| Leiterquerschnitt starr (ein-/mehrdrähtig) max. | 35 mm² |
| Leiterquerschnitt starr (ein-/mehrdrähtig) min. | 10 AWG |
| Leiterquerschnitt starr (ein-/mehrdrähtig) max. | 2 AWG |
Umweltdaten
0,7321 kg CO2e / 1 StückCO2 Fußabdruck (GWP) Cradle-to-Gate
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,7321 kg CO2e / 1 Stück |
|---|
