Bausatz für Winkelabzweig nach links, Höhe 40-240 mm

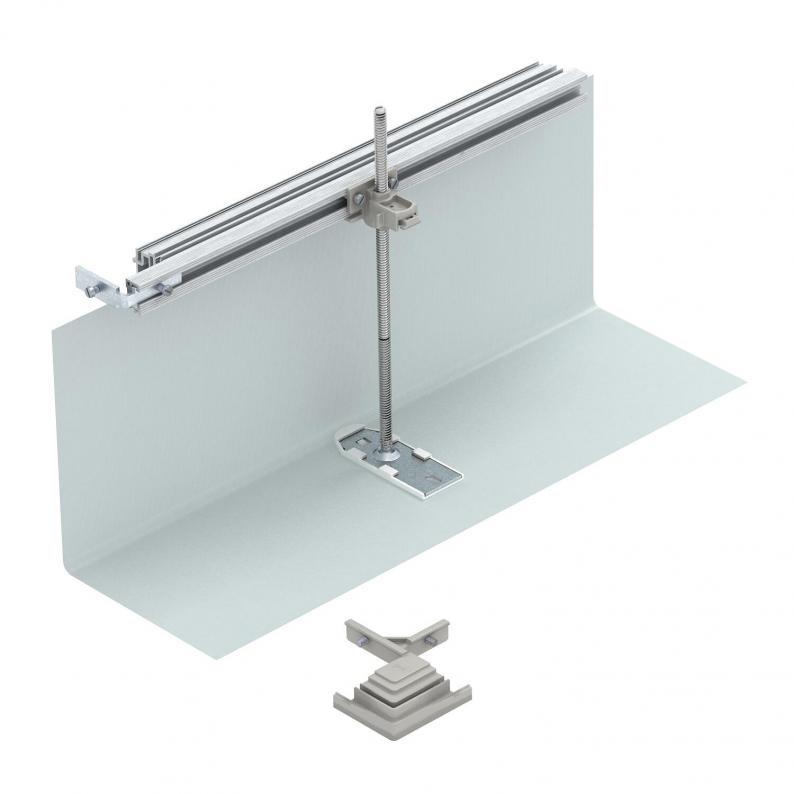

Bausatz für Winkelabzweig nach links, Höhe 40-240 mm
Art.Nr. 7423962 | EAN 4012195651352
Art.Nr. / Typ
Breite
kl. VKE: 1 Stück
1Stück
Beschreibung
Für die bauseitige Herstellung eines Kanalabzweiges als 90° Winkel nach links. Mit allen zur Montage notwendigen Teilen. Passend zu den Kanalsystemen OKA-G und OKA-W.
Technische Daten
Technische Daten
| Abdeckung Montageöffnung | nein |
|---|---|
| Bodenblech | nein |
| Deckelbefestigung rastend | nein |
| Dichtungseinbaumöglichkeit | nein |
| Einbauöffnung für Aufflurtank | nein |
| Entkoppelbar | nein |
| Funktion | Abzweig |
| Geeignet für Dehnungsfuge | nein |
| Geeignet für estrichbündigen geschlossenen Unterflurkanal | nein |
| Geeignet für estrichbündigen offenen Unterflurkanal | nein |
| Geeignet für estrichüberdeckten Unterflurkanal | nein |
| Kanalhöhe max. | 240 mm |
| Kanalhöhe min. | 40 mm |
| Mindestestrichhöhe | 40 |
| Mit Anschlussöffnung | nein |
| Mit Potentialausgleich | nein |
| Mit Trennwand | nein |
| Mit Überstand | ja |
| Nivellierbereich max. | 200 mm |
| Oberfläche | bandverzinkt |
| Oberteil abnehmbar | nein |
| Werkstoff | Stahl |

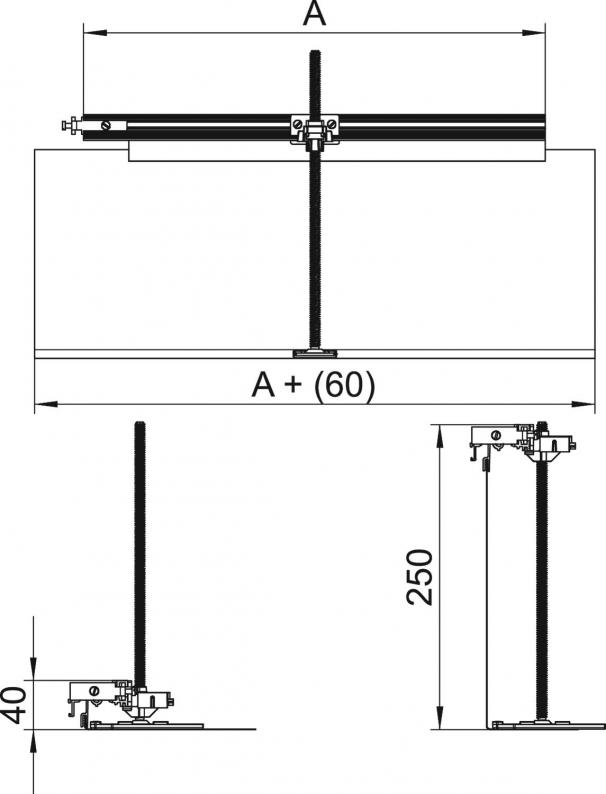

Abmessungen
| Breite | 300 mm |
|---|---|
| Länge | 360 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (2)
Zertifikate (1)
Anleitungen & Hilfen (1)
Artikelbilder (2)
Ausführungen
Typ
Breite
Art.Nr.
OKA-G20040240FBL
200 mm
7423960
OKA-G30040240FBL
300 mm
7423962
OKA-G40040240FBL
400 mm
7423964
OKA-G50040240FBL
500 mm
7423966
OKA-G60040240FBL
600 mm
7423968
Breite
OKA-G20040240FBL
Art.Nr.
7423960
Breite
200 mm
OKA-G30040240FBL
Art.Nr.
7423962
Breite
300 mm
OKA-G40040240FBL
Art.Nr.
7423964
Breite
400 mm
OKA-G50040240FBL
Art.Nr.
7423966
Breite
500 mm
OKA-G60040240FBL
Art.Nr.
7423968
Breite
600 mm
