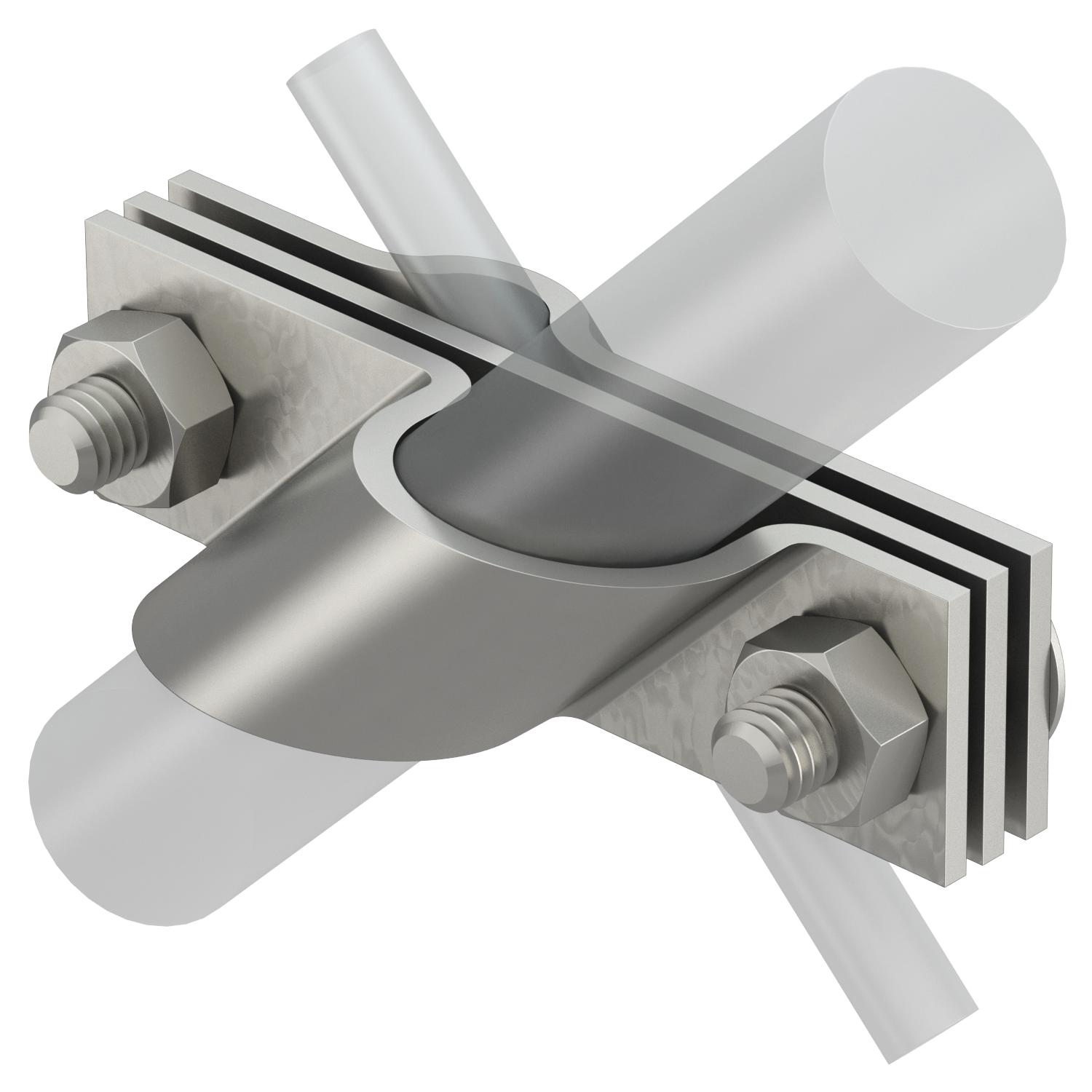

Anschlussschelle für Staberder, universell A4
Anschlussschelle für Staberder, universell A4
Art.Nr. 5001672 | EAN 4012195901259
Art.Nr. / Typ
für Tiefenerder
kl. VKE: 5 Stück
5Stück
Beschreibung
• entspricht den Anforderungen nach VDE 0185-305-3 (IEC/ EN 62305-3)
• passend zum Anschluss von Rundleiter Rd 8-10 bzw. Flachleiter bis FL 40
• mit Zwischenplatte
• montiert mit 2 Sechskantschrauben M10 x 30 und 2 Sechskantmuttern M10
• passend zum Anschluss von Rundleiter Rd 8-10 bzw. Flachleiter bis FL 40
• mit Zwischenplatte
• montiert mit 2 Sechskantschrauben M10 x 30 und 2 Sechskantmuttern M10
Technische Daten
Technische Daten
| Bauform | Anschlussschelle |
|---|---|
| Dimension | 25mm |
| Erderanschluss Durchmesser | 25 mm |
| für Tiefenerder | 25 mm |
| Geeignet für Flachleiterbreite max. | 10 mm |
| Geeignet für Flachleiterbreite min. | 8 mm |
| Geeignet für Rundleiterdurchmesser max | 10 mm |
| Geeignet für Rundleiterdurchmesser min. | 8 mm |
| Klemmbereich max. | 10 mm |
| Klemmbereich min. | 8 mm |
| Passung | Rd 8-10/FL40 mm |
| Werkstoff | Edelstahl, rostfrei 1.4404 |
| Zwischenplatte | ja |

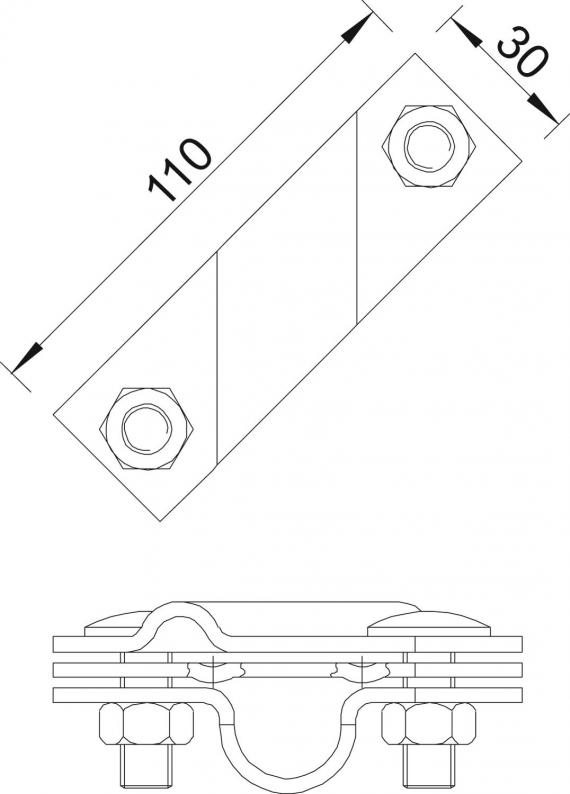

Abmessungen
| Maß A | 110 mm |
|---|
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (3)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
für Tiefenerder
Art.Nr.
2760 20 VA
20 mm
5001617
2760 B-20 VA
20 mm
5001625
2760 20 V4A
20 mm
5001633
2760 25 V4A
25 mm
5001672
für Tiefenerder
2760 20 VA
Art.Nr.
5001617
für Tiefenerder
20 mm
2760 B-20 VA
Art.Nr.
5001625
für Tiefenerder
20 mm
2760 20 V4A
Art.Nr.
5001633
für Tiefenerder
20 mm
2760 25 V4A
Art.Nr.
5001672
für Tiefenerder
25 mm
