Abstandschelle 733 ALU
Abstandschelle 733 ALU
Art.Nr. 1362806 | EAN 4012196600151
Art.Nr. / Typ
Spannbereich D max.
Spannbereich D min.
Werkstoff
Aluminium
Materialstärke
1,5 mm
kl. VKE: 25 Stück
25Stück
Beschreibung

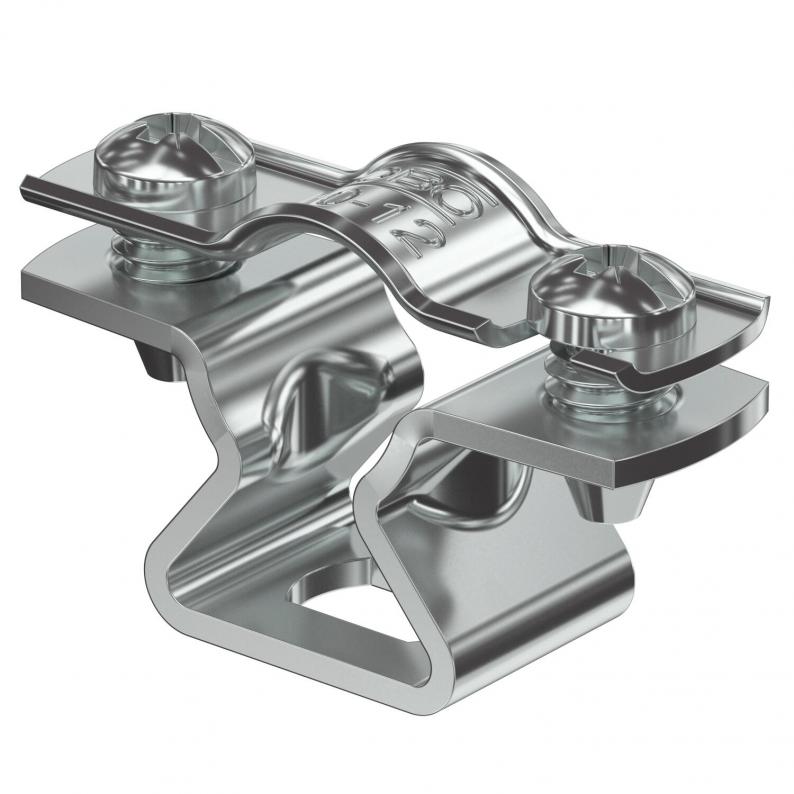

Abstandschelle zur Montage von Rohren und Kabeln an Wand, Decke und Boden. Mit selbstsicherndem Oberteil. Befestigung über Langloch. Ab der Schellengröße 20 geeignet für Montage mit Nagelgerät oder Bolzensetzgerät.
Zugelassen für den Funktionserhalt nach DIN 4102 Teil 12, Funktionserhaltklassen E 30 bis E 90 (außer ALU).
Zugelassen für den Funktionserhalt nach DIN 4102 Teil 12, Funktionserhaltklassen E 30 bis E 90 (außer ALU).
Technische Daten
Technische Daten
| Abstand zur Wand | ja |
|---|---|
| Anzahl der Kabel/Rohre | 1 |
| Ausführung | geschlossen |
| Befestigungsart | Schraubloch |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 0,1341 kg CO₂e / 1 Stück |
| Dimension | 10-12mm |
| für Durchmesser | 10 - 12 |
| Halogenfrei | ja |
| Kunststoffummantelt | nein |
| Materialstärke | 1,5 mm |
| Spannbereich D max. | 12 mm |
| Spannbereich D min. | 10 mm |
| UV-beständig | ja |
| Werkstoff | Aluminium |

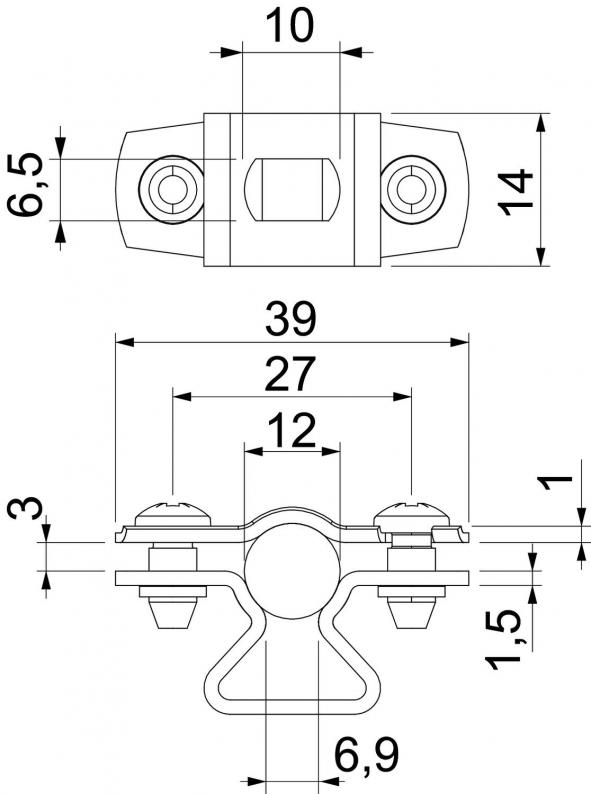

Abmessungen
| Maß A | 39 mm |
|---|---|
| Maß B | 27 mm |
| Maß b | 14 mm |
| Maß D | 12 mm |
| Maß D max. | 12 mm |
| Maß D min. | 10 mm |
| Maß L | 10 mm |
| Maß s | 6,9 mm |
| Maß t1 | 1 |
| Maß t2 | 1,5 |
| Maß x | 3 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (3)
Zertifikate (1)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Spannbereich D max.
Spannbereich D min.
Werkstoff
Materialstärke
Art.Nr.
ASL 733 10 ALU
10 mm
8 mm
Aluminium
1,5 mm
1362804
ASL 733 12 ALU
12 mm
10 mm
Aluminium
1,5 mm
1362806
ASL 733 14 ALU
14 mm
12 mm
Aluminium
1,5 mm
1362808
ASL 733 17 ALU
17 mm
14 mm
Aluminium
1,5 mm
1362812
ASL 733 20 ALU
20 mm
17 mm
Aluminium
1,5 mm
1362814
ASL 733 25 ALU
25 mm
20 mm
Aluminium
1,5 mm
1362818
ASL 733 30 ALU
30 mm
25 mm
Aluminium
1,5 mm
1362822
ASL 733 36 ALU
36 mm
30 mm
Aluminium
1,5 mm
1362826
ASL 733 44 ALU
44 mm
36 mm
Aluminium
1,5 mm
1362830
ASL 733 53 ALU
53 mm
44 mm
Aluminium
1,5 mm
1362834
ASL 733 63 ALU
63 mm
53 mm
Aluminium
1,5 mm
1362838
