Abstandschelle 732 G
Abstandschelle 732 G
Art.Nr. 1362414 | EAN 4012196599639
Art.Nr. / Typ
Spannbereich D max.
Spannbereich D min.
Materialstärke
Oberfläche
galvanisch verzinkt
Werkstoff
Stahl
kl. VKE: 25 Stück
25Stück
Beschreibung

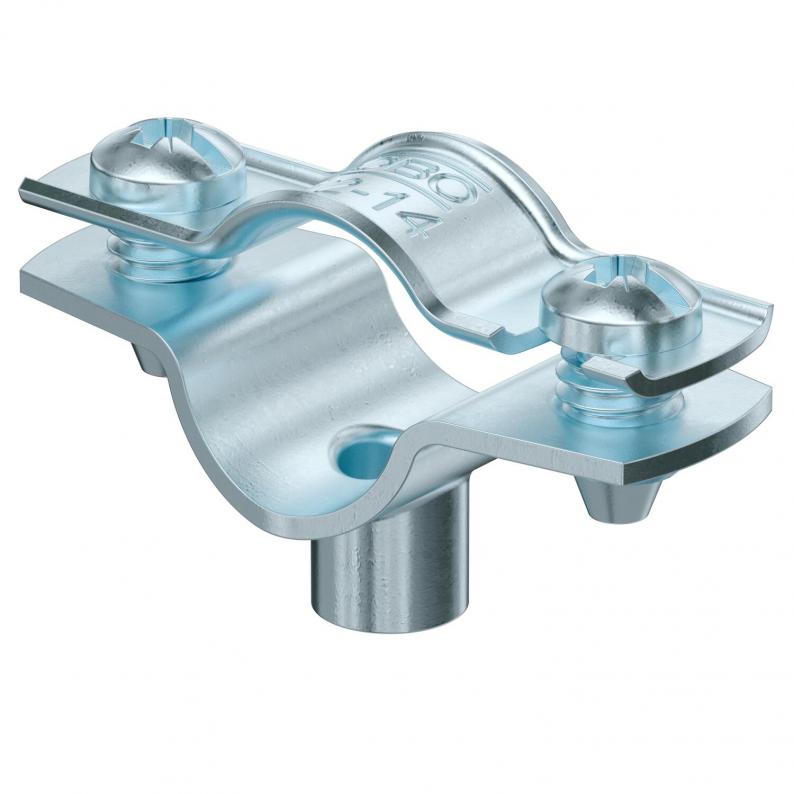

Abstandschelle zur Montage von Rohren und Kabeln an Wand, Decke und Boden. Mit selbstsicherndem Oberteil. Befestigung über Ansatz mit Innengewinde.
Zugelassen für den Funktionserhalt nach DIN 4102 Teil 12, Funktionserhaltklassen E 30 bis E 90.
Zugelassen für den Funktionserhalt nach DIN 4102 Teil 12, Funktionserhaltklassen E 30 bis E 90.
Technische Daten
Technische Daten
| Abstand zur Wand | ja |
|---|---|
| Anzahl der Kabel/Rohre | 1 |
| Ausführung | geschlossen |
| Befestigungsart | Gewindeanschluss |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 0,0566 kg CO₂e / 1 Stück |
| Dimension | 12-14mm |
| für Durchmesser | 12 - 14 |
| Geeignet im Brandschutzbereich | ja |
| Halogenfrei | ja |
| Kunststoffummantelt | nein |
| Materialstärke | 1,25 mm |
| Oberfläche | galvanisch verzinkt |
| Spannbereich D max. | 14 mm |
| Spannbereich D min. | 12 mm |
| UV-beständig | ja |
| Werkstoff | Stahl |

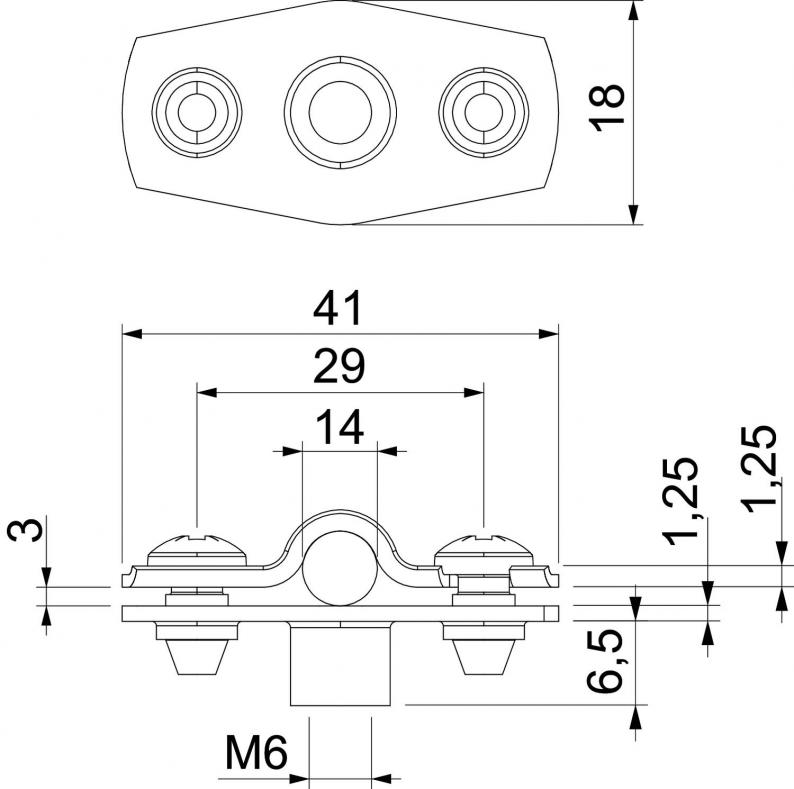

Abmessungen
| Maß A | 41 mm |
|---|---|
| Maß B | 29 mm |
| Maß b | 18 mm |
| Maß D | 14 mm |
| Maß D max. | 14 mm |
| Maß D min. | 12 mm |
| Maß H1 | 6,5 mm |
| Maß t1 | 1,25 |
| Maß t2 | 1,25 |
| Maß x | 3 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (4)
Erklärungen (4)
Zertifikate (5)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Spannbereich D max.
Spannbereich D min.
Oberfläche
Materialstärke
Werkstoff
Art.Nr.
ASG 732 6 G
6 mm
5 mm
galvanisch verzinkt
1,25 mm
Stahl
1362404
ASG 732 7 G
7 mm
6 mm
galvanisch verzinkt
1,25 mm
Stahl
1362406
ASG 732 8 G
8 mm
7 mm
galvanisch verzinkt
1,25 mm
Stahl
1362408
ASG 732 10 G
10 mm
8 mm
galvanisch verzinkt
1,25 mm
Stahl
1362410
ASG 732 12 G
12 mm
10 mm
galvanisch verzinkt
1,25 mm
Stahl
1362412
ASG 732 14 G
14 mm
12 mm
galvanisch verzinkt
1,25 mm
Stahl
1362414
ASG 732 17 G
17 mm
14 mm
galvanisch verzinkt
1,25 mm
Stahl
1362417
ASG 732 20 G
20 mm
17 mm
galvanisch verzinkt
1,25 mm
Stahl
1362420
ASG 732 25 G
25 mm
20 mm
galvanisch verzinkt
1,25 mm
Stahl
1362424
ASG 732 30 G
30 mm
25 mm
galvanisch verzinkt
1,5 mm
Stahl
1362428
ASG 732 36 G
36 mm
30 mm
galvanisch verzinkt
1,5 mm
Stahl
1362432
ASG 732 44 G
44 mm
36 mm
galvanisch verzinkt
1,5 mm
Stahl
1362436
ASG 732 53 G
53 mm
44 mm
galvanisch verzinkt
1,5 mm
Stahl
1362440
ASG 732 63 G
63 mm
53 mm
galvanisch verzinkt
1,5 mm
Stahl
1362444
Spannbereich D max.
Spannbereich D min.
Materialstärke
ASG 732 6 G
Art.Nr.
1362404
Spannbereich D max.
6 mm
Spannbereich D min.
5 mm
Oberfläche
galvanisch verzinkt
Materialstärke
1,25 mm
Werkstoff
Stahl
ASG 732 7 G
Art.Nr.
1362406
Materialstärke
1,25 mm
Werkstoff
Stahl
Oberfläche
galvanisch verzinkt
Spannbereich D min.
6 mm
Spannbereich D max.
7 mm
ASG 732 8 G
Art.Nr.
1362408
Werkstoff
Stahl
Spannbereich D max.
8 mm
Materialstärke
1,25 mm
Oberfläche
galvanisch verzinkt
Spannbereich D min.
7 mm
ASG 732 10 G
Art.Nr.
1362410
Materialstärke
1,25 mm
Oberfläche
galvanisch verzinkt
Spannbereich D max.
10 mm
Werkstoff
Stahl
Spannbereich D min.
8 mm
ASG 732 12 G
Art.Nr.
1362412
Oberfläche
galvanisch verzinkt
Spannbereich D min.
10 mm
Materialstärke
1,25 mm
Werkstoff
Stahl
Spannbereich D max.
12 mm
ASG 732 14 G
Art.Nr.
1362414
Oberfläche
galvanisch verzinkt
Spannbereich D min.
12 mm
Materialstärke
1,25 mm
Spannbereich D max.
14 mm
Werkstoff
Stahl
ASG 732 17 G
Art.Nr.
1362417
Oberfläche
galvanisch verzinkt
Werkstoff
Stahl
Materialstärke
1,25 mm
Spannbereich D min.
14 mm
Spannbereich D max.
17 mm
ASG 732 20 G
Art.Nr.
1362420
Oberfläche
galvanisch verzinkt
Materialstärke
1,25 mm
Spannbereich D max.
20 mm
Spannbereich D min.
17 mm
Werkstoff
Stahl
ASG 732 25 G
Art.Nr.
1362424
Spannbereich D min.
20 mm
Spannbereich D max.
25 mm
Werkstoff
Stahl
Materialstärke
1,25 mm
Oberfläche
galvanisch verzinkt
ASG 732 30 G
Art.Nr.
1362428
Materialstärke
1,5 mm
Werkstoff
Stahl
Spannbereich D max.
30 mm
Oberfläche
galvanisch verzinkt
Spannbereich D min.
25 mm
ASG 732 36 G
Art.Nr.
1362432
Oberfläche
galvanisch verzinkt
Materialstärke
1,5 mm
Spannbereich D min.
30 mm
Werkstoff
Stahl
Spannbereich D max.
36 mm
ASG 732 44 G
Art.Nr.
1362436
Spannbereich D min.
36 mm
Werkstoff
Stahl
Materialstärke
1,5 mm
Oberfläche
galvanisch verzinkt
Spannbereich D max.
44 mm
ASG 732 53 G
Art.Nr.
1362440
Spannbereich D max.
53 mm
Oberfläche
galvanisch verzinkt
Spannbereich D min.
44 mm
Werkstoff
Stahl
Materialstärke
1,5 mm
ASG 732 63 G
Art.Nr.
1362444
Werkstoff
Stahl
Materialstärke
1,5 mm
Spannbereich D max.
63 mm
Spannbereich D min.
53 mm
Oberfläche
galvanisch verzinkt
