Anbaueinheit für GES6, Höhe 40-240 mm
Typ OKA-G A 40240 6
|Art.Nr. 7424342
|EAN 4012195244028
Art.Nr. / Typ
7424342 / OKA-G A 40240 6
Einbauöffnung für Einbaueinheit
rechteckig
kl. VKE: 1 Stück
1Stück
Stück
Beschreibung

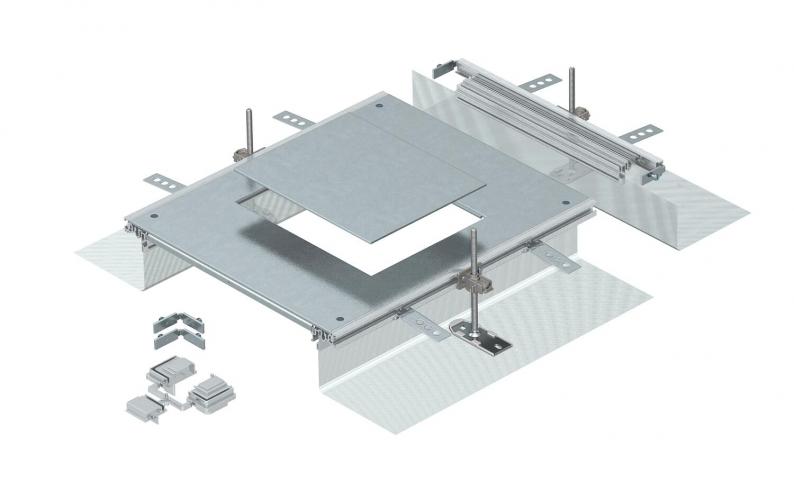

Montagefertige Kanalanbaueinheit mit einem Geräteeinbaudeckel zum Einbau einer Einbaueinheit der Nenngröße 6, bestehend aus Seitenprofilen mit angesetzter flexibler Seitenwand aus Metallgewebe, Bodenbelaganlegeprofilen, Kanaldeckel mit blind verschlossener Montageöffnung und einem Kanalendstück. Im Lieferumfang enthalten sind 3 höhennivellierbare Befestigungswinkel, 3 Estrichanker, 1 Deckelstoßunterstützung (ohne Nivelliereinheit - bitte separat bestellen) und 1 Bausatz für Winkelabzweig.
Größe der Montageöffnung geeignet zum Einbau einer rechteckigen Einbaueinheit der Nenngröße 6.
Technische Daten

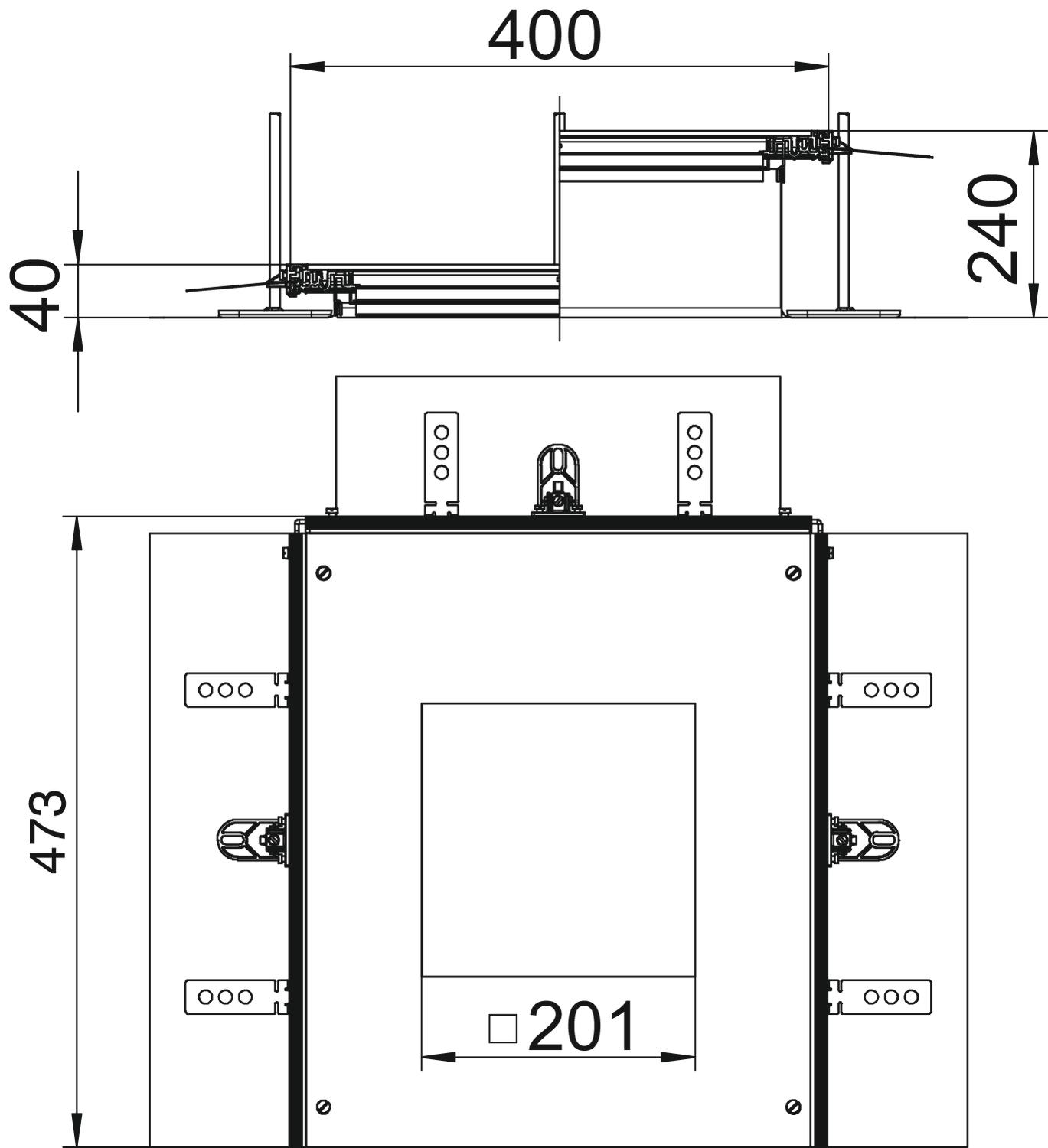

Abmessungen
| Länge | 460 mm |
|---|---|
| Breite | 400 mm |
| Maß A | 400 mm |
| Maß b | 253 mm |
| Maß a | 201 mm |
| Maß h | 40 mm |
Technische Daten
| Abdeckungen | 1 |
|---|---|
| Nivellierbereich min. | 40 mm |
| Nivellierbereich max. | 240 mm |
| Mindestestrichhöhe | 40 |
| Geeignet für estrichüberdeckten Unterflurkanal | nein |
| Geeignet für estrichbündigen geschlossenen Unterflurkanal | nein |
| Einbauöffnung für Aufflurtank | nein |
| Dichtungseinbaumöglichkeit | ja |
| Entkoppelbar | ja |
| Bodenblech | nein |
| Mit Potentialausgleich | nein |
| Oberteil abnehmbar | ja |
| Deckelbefestigung rastend | nein |
| Montageöffnung | für Geräteeinsatz |
| Abdeckung Montageöffnung | ja |
| Mit Trennwand | nein |
| Materialstärke Deckel | 4 |
| Einbauöffnung für Einbaueinheit | rechteckig |
| Geeignet für Dehnungsfuge | nein |
| Mit Überstand | ja |
| Anzahl der Montageöffnungen | 1 |
| Mit Anschlussöffnung | ja |
| Geeignet für estrichbündigen offenen Unterflurkanal | ja |
| Nenngröße für Geräteeinbaueinheiten | 6 |
| Kanalhöhe min. | 40 mm |
| Kanalhöhe max. | 240 mm |
| Oberfläche | bandverzinkt |
| Werkstoff | Stahl |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 43,5184 kg CO2e / 1 Stück |
