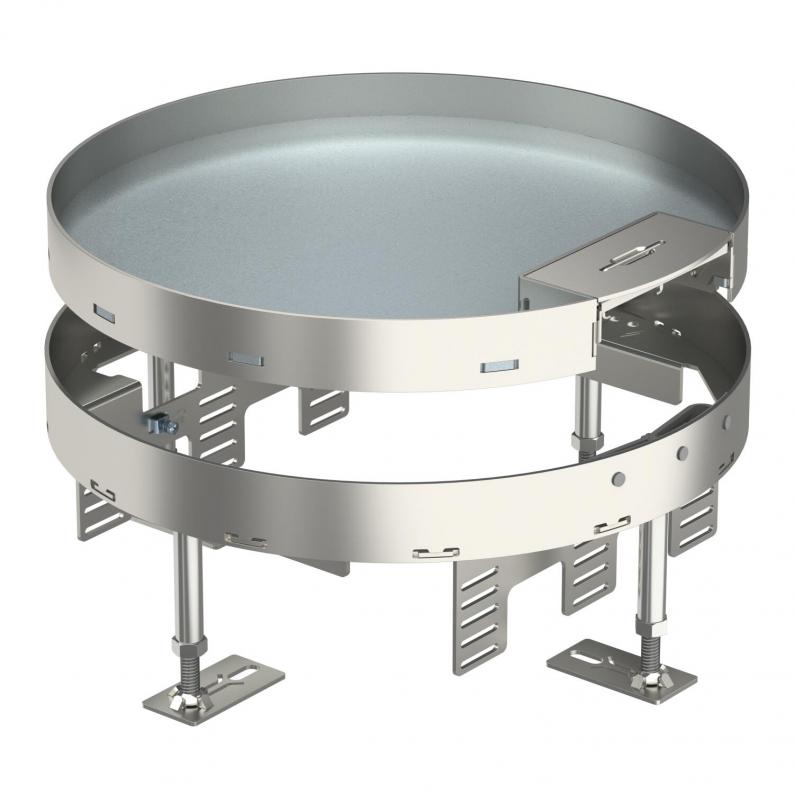

Nivellierbare Kassette mit Schnurauslass, RKSR, Edelstahl
Typ RKS2 R9 V20
|Art.Nr. 7409278
|EAN 4012195867586



Art.Nr. / Typ
Fußbodenhöhe min.
Fußbodenhöhe max.
Bodenbelagdicke
Nenngröße für Geräteeinbaueinheiten
R9
kl. VKE: 1 Stück
1Stück
Stück
Beschreibung
Nivellierbare Kassette der Nenngröße R9 mit Schnurauslass für den Einbau von Installationsgeräten in trocken gepflegten Fußböden im Innenbereich.
Nivellierbare Kassette mit Schnurauslass, 3-zügig. Es können 3 Abdeckplatten APMT5 installiert werden. Für den Einbau von 3 Universalträgern UT4 für 6 Einzel-Installationsgeräte mit Tragering/Tragebügel oder 6 Modul 45-Geräte.
Nivellierbare runde Kassette, 3-zügig, mit Schnurauslass der Nenngröße 9 für den Einbau von Installationsgeräten. Kassette passend zu Nutzung in Kanalsystemen, Doppel- und Hohlböden in trocken gepflegten Fußböden im Innenbereich. Nur passend für glatte Bodenbeläge.
Es können 3 Abdeckplatten APMT5 für installiert werden.
Nivellierbare Kassette mit Schnurauslass, 3-zügig. Es können 3 Abdeckplatten APMT5 installiert werden. Für den Einbau von 3 Universalträgern UT4 für 6 Einzel-Installationsgeräte mit Tragering/Tragebügel oder 6 Modul 45-Geräte.
Nivellierbare runde Kassette, 3-zügig, mit Schnurauslass der Nenngröße 9 für den Einbau von Installationsgeräten. Kassette passend zu Nutzung in Kanalsystemen, Doppel- und Hohlböden in trocken gepflegten Fußböden im Innenbereich. Nur passend für glatte Bodenbeläge.
Es können 3 Abdeckplatten APMT5 für installiert werden.
Technische Daten

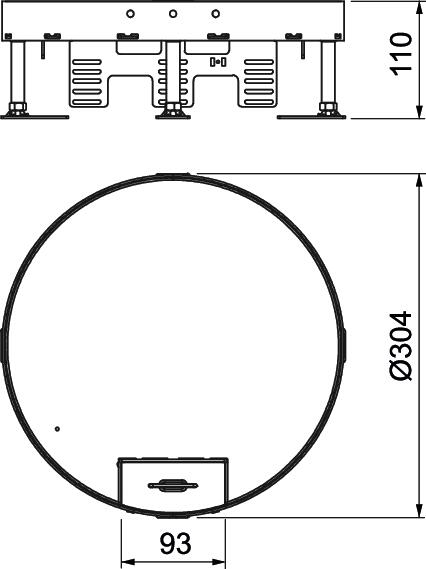

Abmessungen
| Länge | 304 mm |
|---|---|
| Breite | 304 mm |
Technische Daten
| Fußbodenhöhe min. | 110 mm |
|---|---|
| Fußbodenhöhe max. | 155 mm |
| Bodenbelagdicke | 20 mm |
| Nivellierbereich min. | 110 mm |
| Nivellierbereich max. | 155 mm |
| Anzahl der einbaubaren Geräte | 12 |
| Entkoppelbar | nein |
| Einbaudurchmesser | 305 |
| Geeignet für Hohlbodeneinbau | ja |
| Geeignet für Doppelbodeneinbau | ja |
| Bodenpflege | trocken |
| Anzahl der Gerätebecher | 3 |
| Einbautiefe | 110 mm |
| Ausführung Leitungsauslass | Schwenkbarer Schnurauslass |
| Anzahl der Leitungsauslässe | 1 |
| Geräteträger zur Aufnahme von Gerätebechern | ja |
| Schutzgrad IK-Code | IK10 |
| Typ des Einbausystems | UT4 |
| Schwerlastausführung | nein |
| Nenngröße für Geräteeinbaueinheiten | R9 |
| Zulassungen | VDE |
| Schutzart (IP) im genutzten Zustand | IP20 |
| Schutzart (IP) im ungenutzten Zustand | IP40 |
| Vertikale Last, kleine Fläche | bis 3.000 N |
| Vertikale Last, große Fläche | bis 5.000 N |
| Ausführung | rund |
| Dimension | Ø305mm |
| Werkstoff | Edelstahl, rostfrei 1.4301 |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 18,4172 kg CO2e / 1 Stück |
