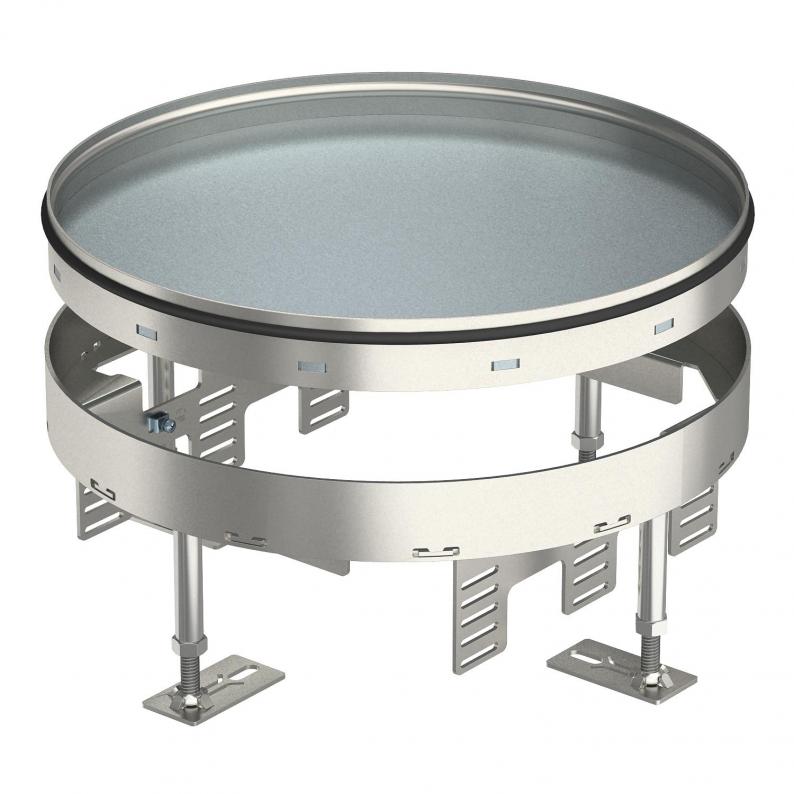

Nivellierbare Schwerlastkassette, blind, RKRSL, Nenngröße R9, Edelstahl
Art.Nr. 7409114 | EAN 4012195868385
- Produktbeschreibung
-
Produktbeschreibung
Runde Kassette Schwerlast "blind" in Nenngröße R9 für die Herstellung einer Revisionsöffnung in Kanalsystemen, Doppel- und Hohlböden, in trocken oder nass gepflegten Fußböden im Innenbereich. Belastungsklasse 2 bis 20 kN. Nur für glatte Bodenbeläge geeignet.
Nivellierbare Schwerlastkassette als Blindkassette mit einer Belastungsklasse von 2-20 kN, 3-zügig. Es können 3 Abdeckplatten APMT5 installiert werden. Für den Einbau von 3 Universalträgern UT4 für 9 Einzel-Installationsgeräte mit Tragering/Tragebügel oder 12 Modul 45-Geräte.
-
- Technische Daten
-
Technische Daten
Ausführung rund Ausführung Leitungsauslass Kein Leitungsauslass Bodenbelagdicke 25 mm Bodenpflege nass Dimension Ø305mm Einbaudurchmesser 305 Einbautiefe 109 mm Entkoppelbar nein Fußbodenhöhe max. 159 mm Fußbodenhöhe min. 109 mm Geeignet für Doppelbodeneinbau ja Geeignet für Hohlbodeneinbau ja Geräteträger zur Aufnahme von Gerätebechern ja Nenngröße für Geräteeinbaueinheiten R9 Nivellierbereich max. 159 mm Nivellierbereich min. 109 mm Schutzart (IP) im genutzten Zustand IP00 Schutzart (IP) im ungenutzten Zustand IP44 Schutzgrad IK-Code IK10 Schwerlastausführung ja Schwerlastklasse 20 kN (OBO SL2) Typ des Einbausystems UT4 Werkstoff Edelstahl, rostfrei 1.4301 Abmessungen

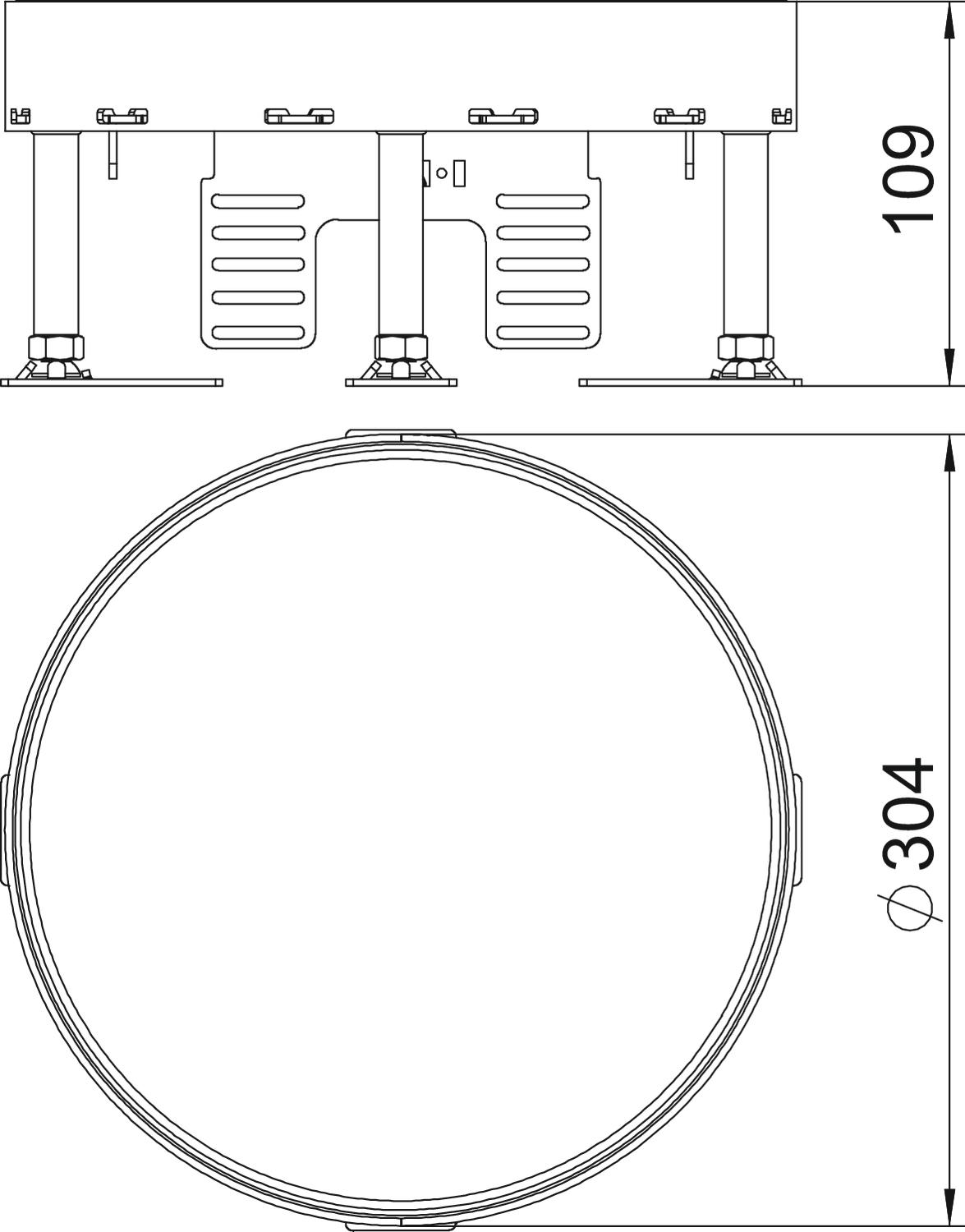

Maß h 109 mm - Alle Typen
-
Alle Typen
