Aufflur-Installationskanal, Kanalhöhe 70 mm
Typ AIKU 25070
|Art.Nr. 7404716
|EAN 4012195100744
Art.Nr. / Typ
Länge
Breite
Höhe
Nutzquerschnitt
kl. VKE: 2,4 m
2,4m
m
Beschreibung

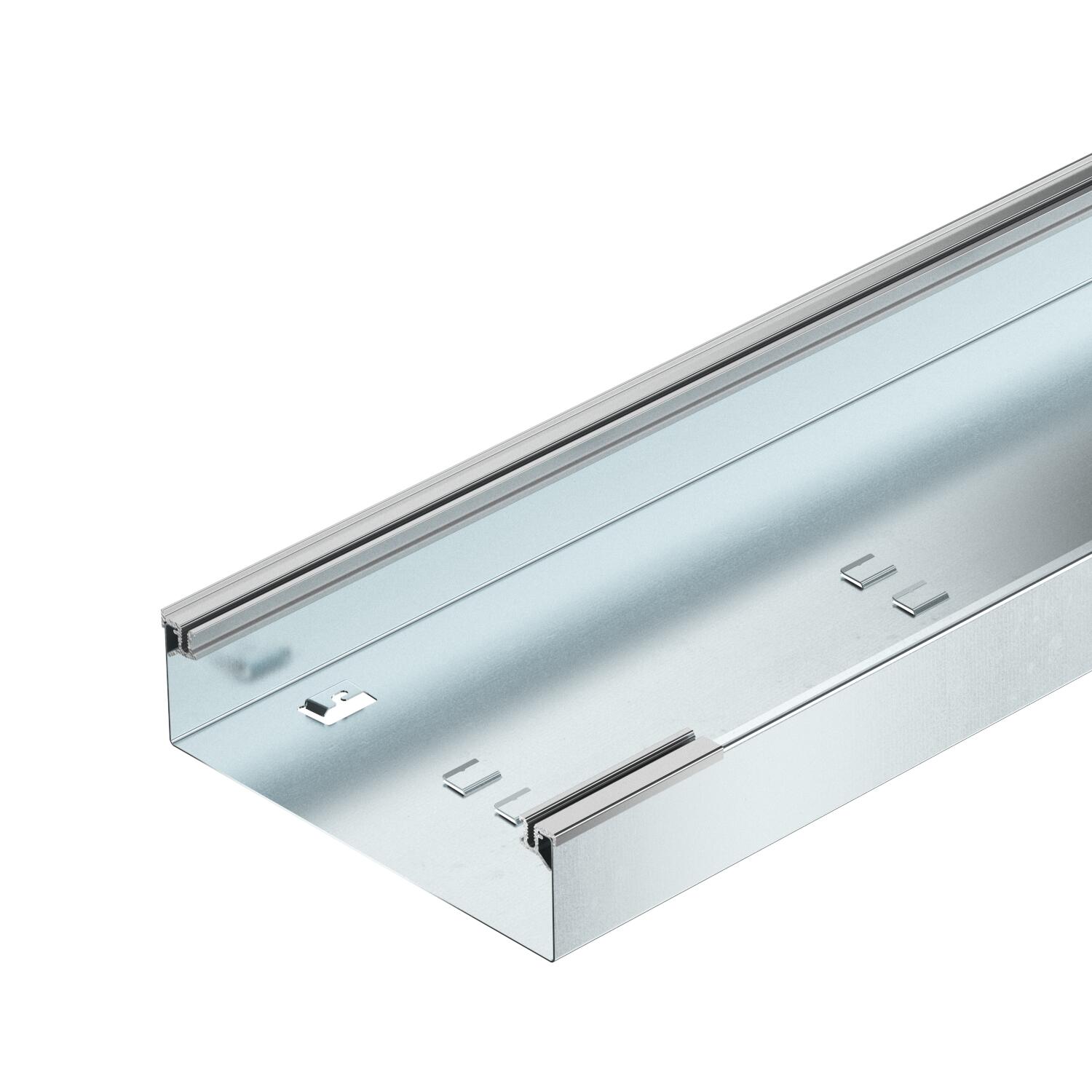

Aufflur-Installationskanal-Unterteil, 1zügig, für Blind-/Montagedeckel mit einseitiger Abschrägung, mit aufsteckbaren Aluminium-Seitenprofilen zum Auflagern und Befestigen der Kanaldeckel, Bodenwanne mit Haltelaschen für max. 2 einsteckbare, selbstkontaktierende Trennstege und Prägung für Schutzleiteranschlusswinkel. Kanalhöhe geeignet zum Einbau von Geräteeinsätzen der Nenngröße 2.
Technische Daten
Abmessungen
| Länge | 2400 mm |
|---|---|
| Breite | 250 mm |
| Höhe | 70 mm |
| Maß B | 250 mm |
| Maß b | 250 mm |
| Maß h | 70 mm |
Technische Daten
| Nutzquerschnitt | 155 cm² |
|---|---|
| Blechstärke Unterteil | 1 mm |
| Anzahl der Züge | 3 St. |
| Anzahl der steckbaren Trennwände | 2 |
| Querschnitt Zug a | 6595 mm² |
| Querschnitt Zug b | 2090 mm² |
| Querschnitt Zug 3 | 6817 mm² |
| Mit Trennwand | nein |
| Geeignet für | Deckel einseitig abgeschrägt |
| Dimension | 2400x250x70 |
| Oberfläche | bandverzinkt |
| Werkstoff | Stahl |
| Trennwandbefestigung | stecken |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 15,7114 kg CO2e / 1 Meter |
Downloads
0 ausgewählt
Datenblatt (1)
Erklärungen (3)
Zertifikate (1)
Artikelbilder (2)
Ausschreibungstexte (2)
Zubehör
Systemzubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Länge
Breite
Höhe
Nutzquerschnitt
Art.Nr.
AIKU 20070
2400
200
70
132
7404708
AIKU 25070
2400
250
70
155
7404716
Breite
Nutzquerschnitt
AIKU 20070
Art.Nr.
7404708
Länge
2400
Breite
200
Höhe
70
Nutzquerschnitt
132
AIKU 25070
Art.Nr.
7404716
Länge
2400
Breite
250
Höhe
70
Nutzquerschnitt
155
