Montagedeckel 250 für Einbaueinheiten der Nenngröße 9
Typ DUG 250-3 9
|Art.Nr. 7400467
|EAN 4012195431275
Art.Nr. / Typ
Montageöffnung
kl. VKE: 1 Stück
1Stück
Stück

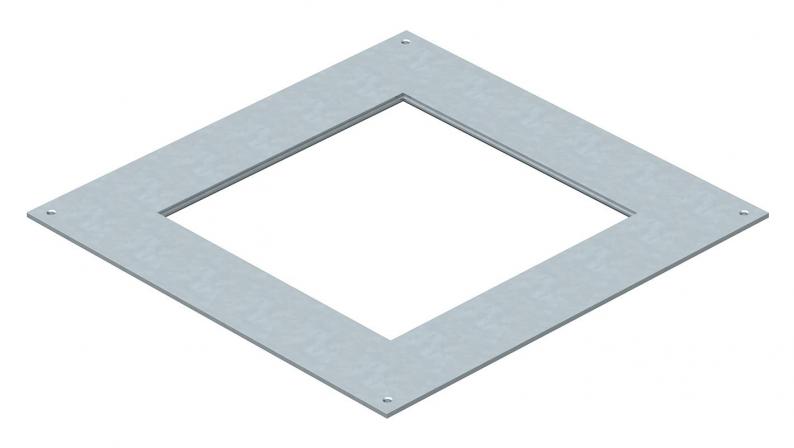

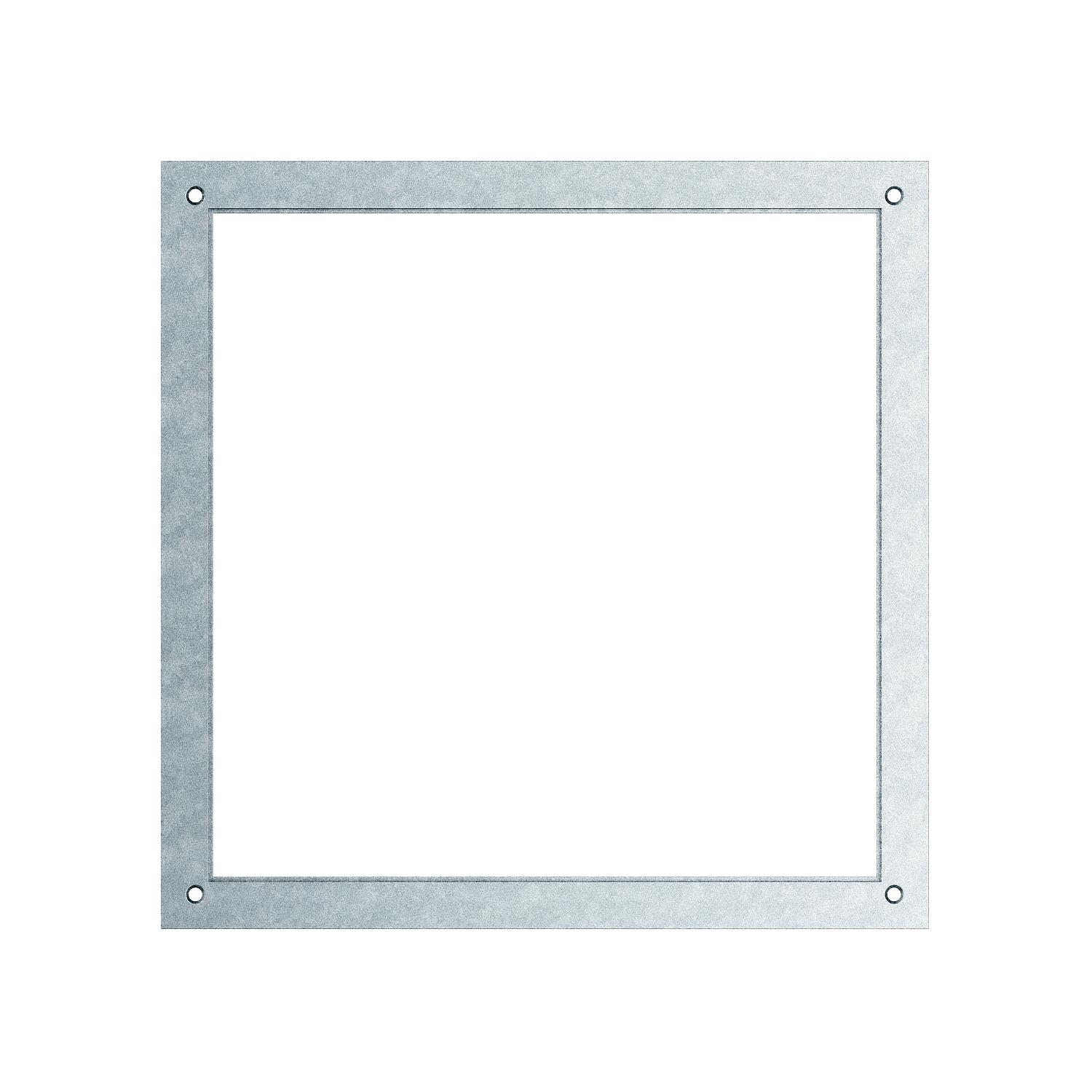

Beschreibung
Montagedeckel für Unterflur-Zug- und -Abzweigdosen vom Typ UZD250-3/4 zum Einbau einer Einbaueinheit der Nenngröße 9. Einbauöffnung 3 mm vertieft zum nachträglichen Blindverschluss mit Deckelblindplatte.
Technische Daten

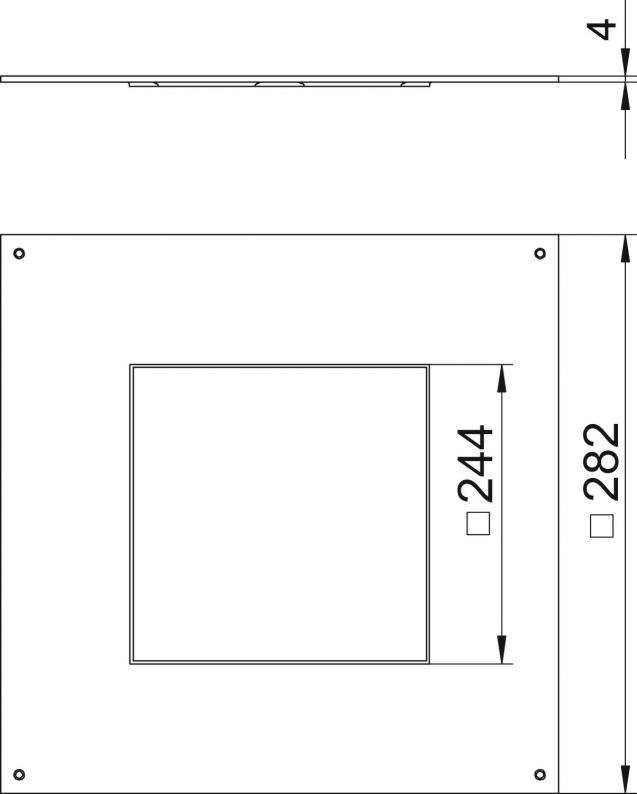

Abmessungen
| Länge | 282 mm |
|---|---|
| Breite | 282 mm |
| Höhe | 4 mm |
| Maß A | 282 mm |
| Maß a | 244 mm |
Technische Daten
| Materialstärke | 4 mm |
|---|---|
| Geeignet für estrichüberdeckten Unterflurkanal | ja |
| Geeignet für estrichbündigen geschlossenen Unterflurkanal | nein |
| Kanalbreite min. | 190 mm |
| Kanalbreite max. | 250 mm |
| Einbauöffnung für Aufflurtank | nein |
| Dichtungseinbaumöglichkeit | nein |
| Bodenpflege | trocken |
| Abdeckung Montageöffnung | nein |
| Schwerlastausführung | nein |
| Nenngröße für Geräteeinbaueinheiten | 9 |
| Nenngröße | 250 mm |
| Montageöffnung | quadratisch |
| Dimension | 282x282x4 |
| Oberfläche | bandverzinkt |
| Werkstoff | Stahl |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 5,6116 kg CO2e / 1 Stück |
