Unterflurkanal, 2-teilig, 2-zügig, Kanalhöhe 58 mm
Typ S2 25058-2
|Art.Nr. 7400271
|EAN 4012197352028
Art.Nr. / Typ
7400271 / S2 25058-2
kl. VKE: 2 m
2m
m
Beschreibung

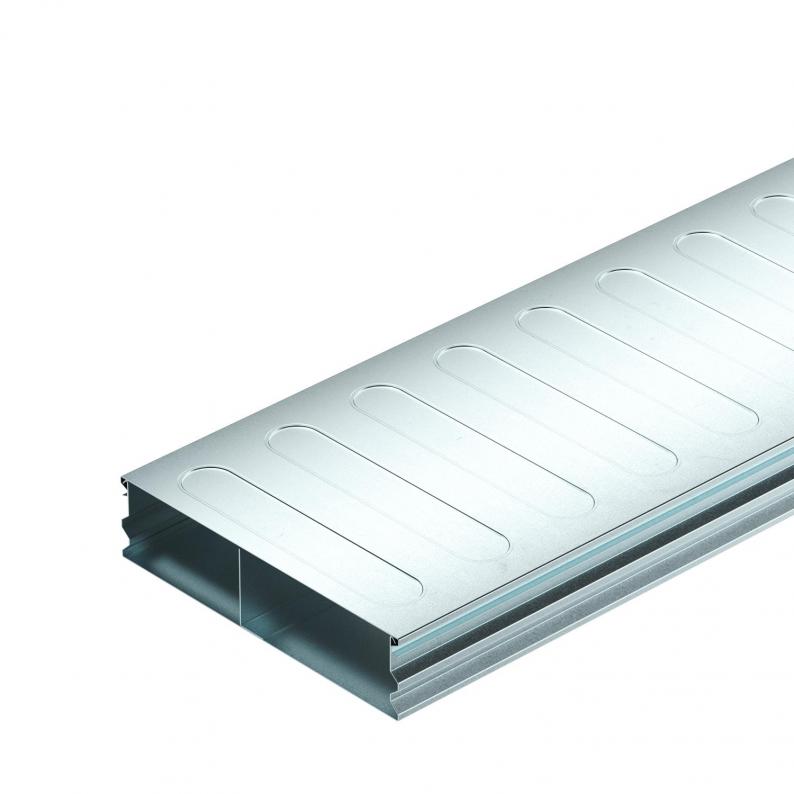

Unterflurkanal (2-teilig) zur Verlegung von Kabeln und Leitungen in estrichüberdeckten Unterflur-Systemen nach EN 50085-2-2. Abnehmbarer und durchgängig aufrastbarer Kanaldeckel. Mit Trennsteg im Kanalunterteil. Maximale Belastbarkeit bis 1,5 kN. Nur mit der UZD250-4/350-4 kompatibel.
Die profilierten Seitenwände bieten eine Rastfunktion, um den Kanaldeckel auf das Kanalunterteil zu rasten. Die Versteifungssicken im Kanaldeckel dienen zur Stabilisierung.
Technische Daten
Abmessungen
| Länge | 2000 mm |
|---|---|
| Breite | 250 mm |
| Höhe | 58 mm |

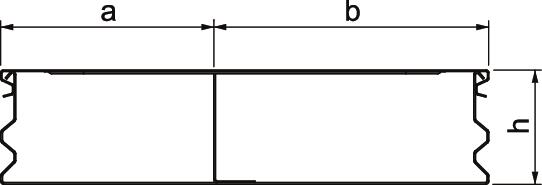

| Maß b | 140 mm |
| Maß a | 110 mm |
| Maß h | 58 mm |
Technische Daten
| Nutzquerschnitt | 13300 mm² |
|---|---|
| Anzahl der Züge | 2 St. |
| Anzahl der festen Trennwände | 1 |
| Querschnitt Zug a | 5800 mm² |
| Querschnitt Zug b | 7500 mm² |
| Kanalbreite min. | 250 mm |
| Entkoppelbar | nein |
| Bodenblech | ja |
| Einsatzbereich | estrichüberdeckt |
| Oberteil abnehmbar | ja |
| Vertikale Last, große Fläche | bis 1.500 N |
| Kanalhöhe min. | 58 mm |
| Dimension | 2000x250x58 |
| Oberfläche | bandverzinkt |
| Werkstoff | Stahl |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 9,5718 kg CO2e / 1 Meter |
