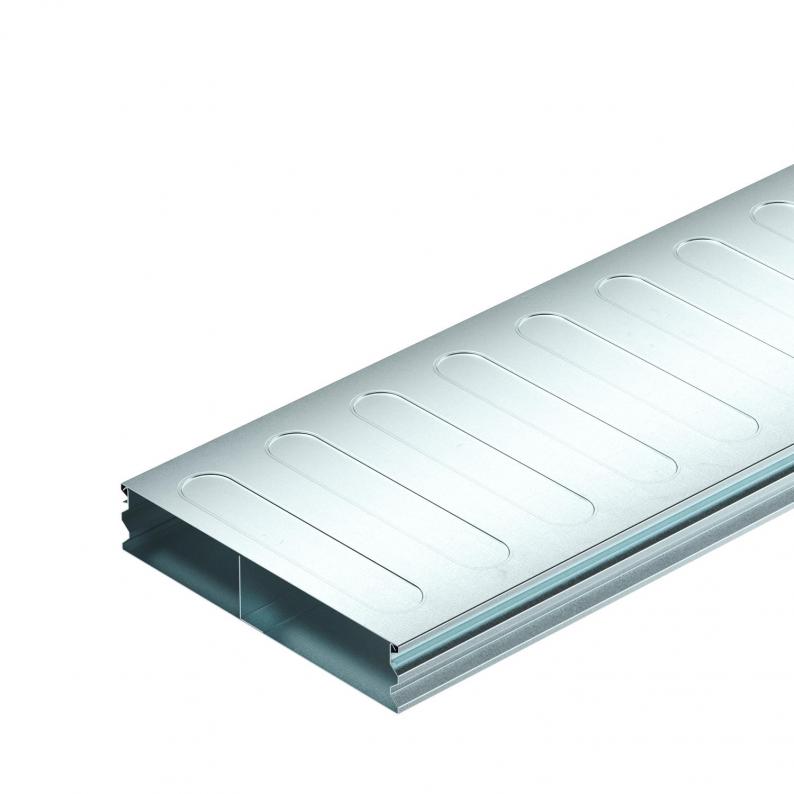

Unterflurkanal, 2-teilig, 2-zügig, Kanalhöhe 48 mm
Typ S2 25048-2
|Art.Nr. 7400269
|EAN 4012197352004
Art.Nr. / Typ
Länge
Breite
Anzahl der Züge
kl. VKE: 2 m
2m
m
Beschreibung
Unterflurkanal (2-teilig) zur Verlegung von Kabeln und Leitungen in estrichüberdeckten Unterflur-Systemen nach EN 50085-2-2. Abnehmbarer und durchgängig aufrastbarer Kanaldeckel. Mit Trennsteg im Kanalunterteil. Maximale Belastbarkeit bis 1,5 kN.
Die profilierten Seitenwände bieten eine Rastfunktion, um den Kanaldeckel auf das Kanalunterteil zu rasten. Die Versteifungssicken im Kanaldeckel dienen zur Stabilisierung.
Technische Daten
Abmessungen
| Länge | 2000 mm |
|---|---|
| Breite | 250 mm |
| Höhe | 48 mm |

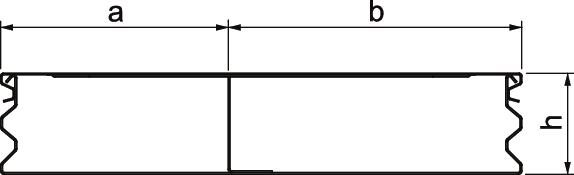

| Maß b | 140 mm |
| Maß a | 110 mm |
| Maß h | 48 mm |
Technische Daten
| Nutzquerschnitt | 10960 mm² |
|---|---|
| Anzahl der Züge | 2 St. |
| Anzahl der festen Trennwände | 1 |
| Querschnitt Zug a | 4784 mm² |
| Querschnitt Zug b | 6176 mm² |
| Kanalbreite min. | 250 mm |
| Entkoppelbar | nein |
| Bodenblech | ja |
| Einsatzbereich | estrichüberdeckt |
| Oberteil abnehmbar | ja |
| Vertikale Last, große Fläche | bis 1.500 N |
| Kanalhöhe min. | 48 mm |
| Dimension | 2000x250x48 |
| Oberfläche | bandverzinkt |
| Werkstoff | Stahl |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 9,1537 kg CO2e / 1 Meter |
