Unterflurkanal, 2-teilig, 2-zügig, Kanalhöhe 48 mm
Typ S2 19048-2
|Art.Nr. 7400261
|EAN 4012197351946
Art.Nr. / Typ
Länge
Breite
Anzahl der Züge
kl. VKE: 2 m
2m
m
Beschreibung

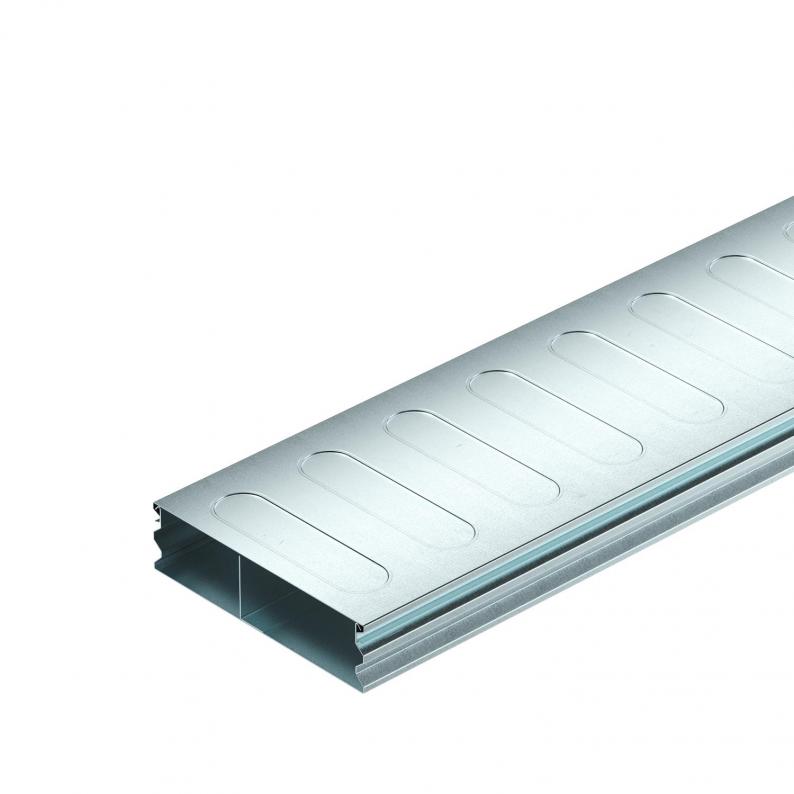

Unterflurkanal (2-teilig) zur Verlegung von Kabeln und Leitungen in estrichüberdeckten Unterflur-Systemen nach EN 50085-2-2. Abnehmbarer und durchgängig aufrastbarer Kanaldeckel. Mit Trennsteg im Kanalunterteil. Maximale Belastbarkeit bis 1,5 kN.
Die profilierten Seitenwände bieten eine Rastfunktion, um den Kanaldeckel auf das Kanalunterteil zu rasten. Die Versteifungssicken im Kanaldeckel dienen zur Stabilisierung.
Technische Daten
Abmessungen
| Länge | 2000 mm |
|---|---|
| Breite | 190 mm |
| Höhe | 48 mm |

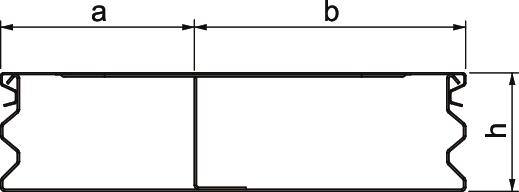

| Maß b | 110 mm |
| Maß a | 80 mm |
| Maß h | 48 mm |
Technische Daten
| Nutzquerschnitt | 8217 mm² |
|---|---|
| Anzahl der Züge | 2 St. |
| Anzahl der festen Trennwände | 1 |
| Querschnitt Zug a | 3413 mm² |
| Querschnitt Zug b | 4804 mm² |
| Kanalbreite min. | 190 mm |
| Entkoppelbar | nein |
| Bodenblech | ja |
| Einsatzbereich | estrichüberdeckt |
| Oberteil abnehmbar | ja |
| Vertikale Last, große Fläche | bis 1.500 N |
| Kanalhöhe min. | 48 mm |
| Dimension | 2000x190x48 |
| Oberfläche | bandverzinkt |
| Werkstoff | Stahl |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 7,6791 kg CO2e / 1 Meter |
