Vertikalbogen fallend, Kanalhöhe 120 mm, FS
Typ PLM BF 1220 FS
|Art.Nr. 7218110
|EAN 4012197332150
Art.Nr. / Typ
7218110 / PLM BF 1220 FS
kl. VKE: 1 Stück
1Stück
Stück
Beschreibung

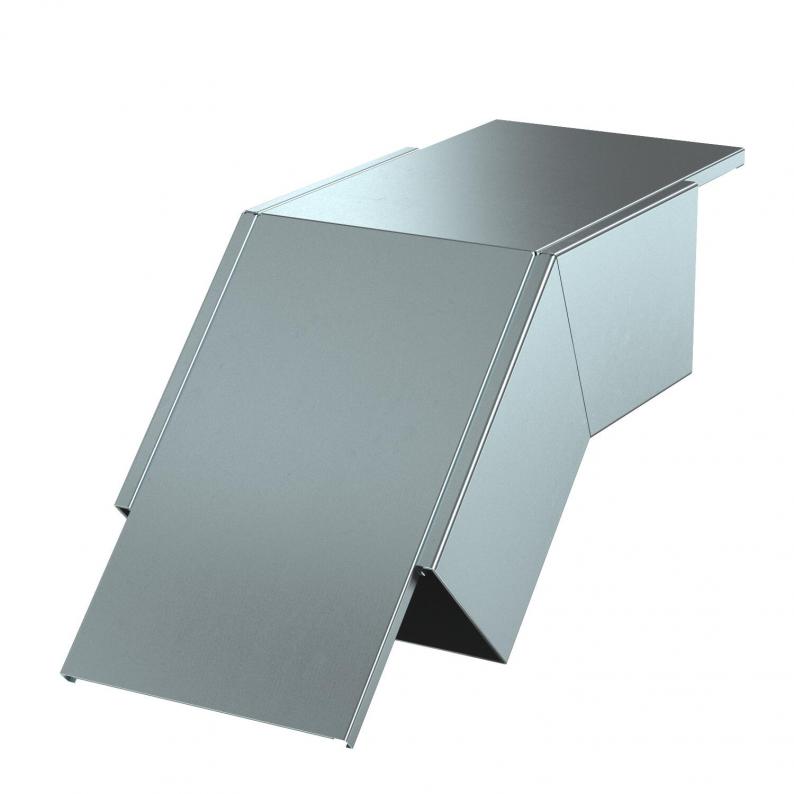

45°-Vertikalbogen in fallender Ausführung mit intumeszierendem Brandschutzgewebe für Installationskanal PYROLINE® Rapid PLM. Geeignet für die direkte Wand- und Deckenmontage, Montage unterhalb von Systemböden und auf Tragsystemen. Werkzeuglose Stoßstellenmontage mit Stoßstellenverbinder PLM SI. Der Deckel wird werkzeuglos aufgerastet und ermöglicht eine schnelle Revision und Nachbelegung. Deckelüberstand ermöglicht versetzte Deckelmontage für durchgängigen Potentialausgleich der gesamten Kanalstrecke.
Kein elektrischer Funktionserhalt nach DIN 4102 Teil 12!
Kein elektrischer Funktionserhalt nach DIN 4102 Teil 12!
Technische Daten
Technische Daten
| Nutzquerschnitt | 18500 mm² |
|---|---|
| Winkel des Bogens | 45 ° |
| Deckelbefestigung | sonstige |
| Mit Lochung | ja |
| Trennwände möglich | nein |
| Ummantelung | Stahl |
| Anzahl der beflammbaren Seiten | 4 |
| Klassifizierung EI - Installationskanal | 90 |
| Dimension | 498x100x215 |
| Oberfläche | bandverzinkt |
| Werkstoff | Stahl |
| Farbe | zink |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 8,02 kg CO2e / 1 Stück |

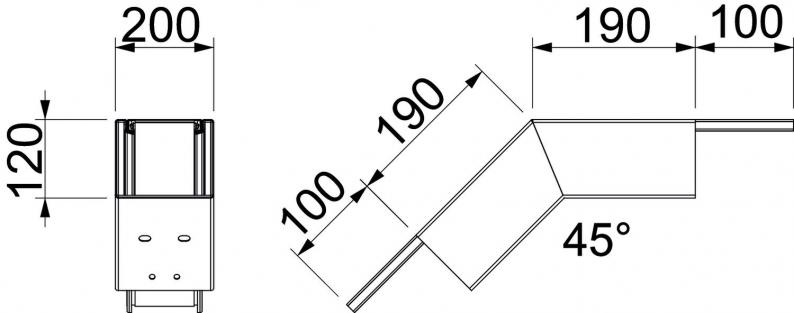

Abmessungen
| Maß A | 190 mm |
|---|---|
| Maß B | 200 mm |
| Maß H | 120 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (2)
Zertifikate (1)
Anleitungen & Hilfen (1)
Artikelbilder (2)
Ausschreibungstexte (2)
Ausführungen
Typ
Maß B
Maß H
Art.Nr.
PLM BF 1220 FS
200
120
7218110
PLM BF 1220 FS
Art.Nr.
7218110
Maß
B
200
Maß H
120
