FireBox T250 mit Einsteckdichtungen, 1 Sicherungshalter
Typ T250ED 16AF
|Art.Nr. 7205756
|EAN 4012196812387
Art.Nr. / Typ
Lichte Innenmaße
Schutzart
IP66
Farbe
pastellorange; RAL 2003
kl. VKE: 1 Stück
1Stück
Stück
Beschreibung

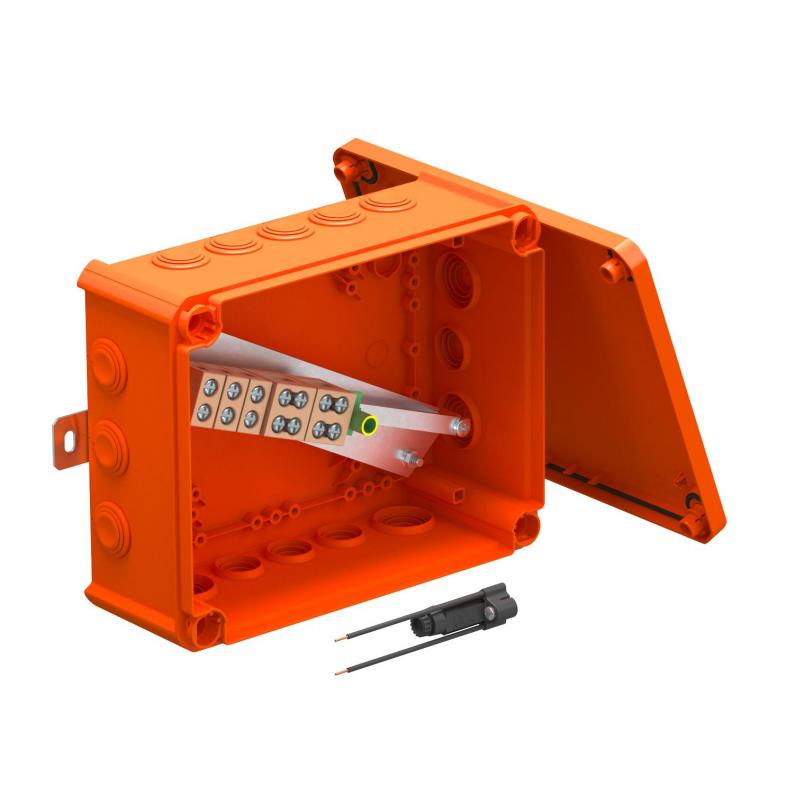

Kabelabzweigkasten mit einem Sicherungshalter und weichen Einsteckdichtungen. Ausreichender Verdrahtungsraum durch diagonal angeordnete Anschlusseinheit mit komplett vormontierten hochtemperaturbeständigen Keramikklemmen. Grün-gelb gekennzeichnete Schutzleiterklemme. Befestigung an gut zugänglichen Außenlaschen. Zugelassen für Kabelanlagen mit elektrischem Funktionserhalt nach DIN 4102 Teil 12 mit den Klassen E30, E60 und E90. Keramikklemmen wurden nach DIN EN 60998-2-1:2004 geprüft.
Inklusive 2 x Schraubankern MMSplus P 6x35.
Inklusive 2 x Schraubankern MMSplus P 6x35.
Technische Daten

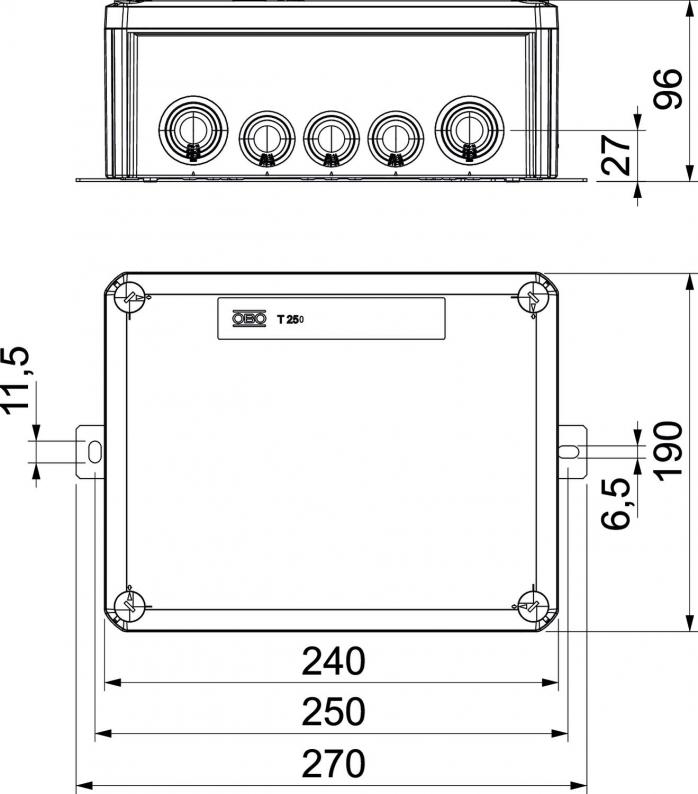

Abmessungen
| Länge | 240 mm |
|---|---|
| Breite | 190 mm |
| Höhe | 95 mm |
| Lichte Innenmaße | 225x173x86 mm |
| Maß L | 240 mm |
| Maß B | 190 mm |
| Maß H | 95 mm |
| Maß L1 | 250 mm |
| Maß L2 | 270 mm |
Technische Daten
| Schlagfest | nein |
|---|---|
| Halogenfrei | ja |
| Anzahl der Klemmen | 6 |
| Einführung von Hinten | nein |
| Transparenter Deckel | nein |
| Schutzart | IP66 |
| Nennspannung | 660 V |
| Anreihbar | nein |
| Mit Deckel | ja |
| Plombierbar | nein |
| für Ex-Zone | ohne |
| Funktionserhalt | E 90 |
| Explosionsgeprüfte Ausführung | nein |
| Art der Gehäusedurchführung | Stufenmembran abschneidbar |
| Mit Abschirmung | nein |
| Witterungsbeständig | nein |
| für Ex-Zone Gas | ohne |
| für Ex-Zone Staub | ohne |
| Nennquerschnitt min. | 6 mm² |
| Nennquerschnitt max. | 16 mm² |
| Form | rechteckig |
| Bestückung | Klemme |
| Deckel | nicht transparent |
| Deckelbefestigung | geschraubt |
| Dimension | 240x190x95 |
| Werkstoff | Polypropylen |
| Farbe | pastellorange; RAL 2003 |
| Einzelklemme | 3 |
| Doppelklemmen | 2 |
| Schutzklemme | 1 |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 3,29 kg CO2e / 1 Stück |
