FireBox T250 mit Einsteckdichtungen, Einzelklemmen
Typ T250ED 16A
|Art.Nr. 7205744
|EAN 4012196812349
Art.Nr. / Typ
Lichte Innenmaße
Schutzart
IP66
Farbe
pastellorange; RAL 2003
kl. VKE: 1 Stück
1Stück
Stück
Beschreibung
Verbindungskasten mit weichen Einsteckdichtungen. Ausreichender Verdrahtungsraum durch diagonal angeordnete Anschlusseinheit mit komplett vormontierten hochtemperaturbeständigen Keramikklemmen. Grün-gelb gekennzeichnete Schutzleiterklemme. Befestigung an gut zugänglichen Außenlaschen. Zugelassen für Kabelanlagen mit elektrischem Funktionserhalt nach DIN 4102 Teil 12 mit den Klassen E30, E60 und E90. Keramikklemmen wurden nach DIN EN 60998-2-1:2004 geprüft.
Inklusive 2 x Schraubankern MMSplus P 6x35.
Inklusive 2 x Schraubankern MMSplus P 6x35.
Technische Daten

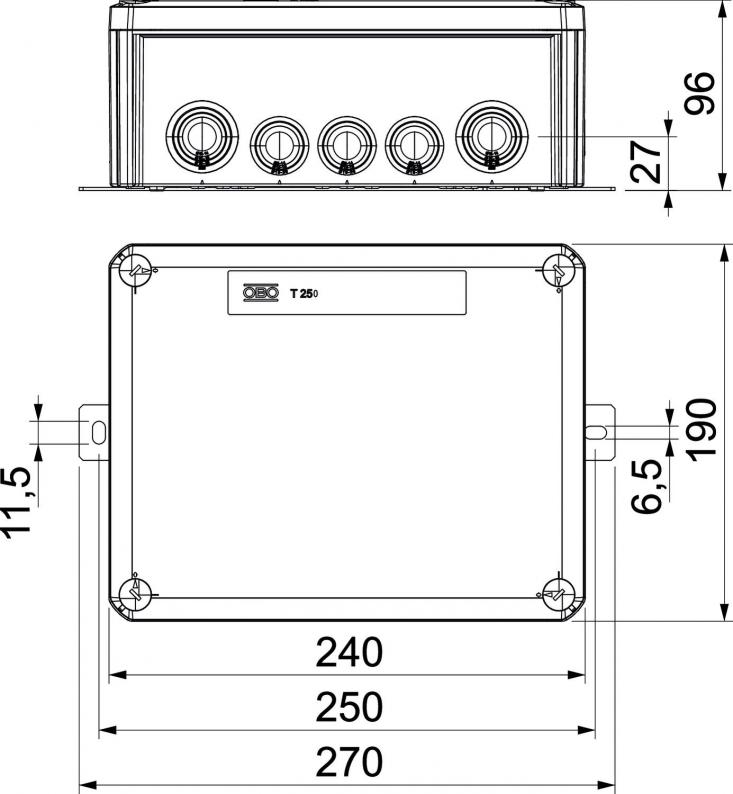

Abmessungen
| Länge | 240 mm |
|---|---|
| Breite | 190 mm |
| Höhe | 95 mm |
| Lichte Innenmaße | 225x173x86 mm |
| Maß L | 240 mm |
| Maß B | 190 mm |
| Maß H | 95 mm |
| Maß L1 | 250 mm |
| Maß L2 | 270 mm |
Technische Daten
| Schlagfest | nein |
|---|---|
| Halogenfrei | ja |
| Anzahl der Klemmen | 5 |
| Einführung von Hinten | nein |
| Transparenter Deckel | nein |
| Schutzart | IP66 |
| Nennspannung | 660 V |
| Anreihbar | nein |
| Mit Deckel | ja |
| Plombierbar | nein |
| für Ex-Zone | ohne |
| Funktionserhalt | E 90 |
| Explosionsgeprüfte Ausführung | nein |
| Art der Gehäusedurchführung | Stufenmembran abschneidbar |
| Mit Abschirmung | nein |
| Witterungsbeständig | nein |
| für Ex-Zone Gas | ohne |
| für Ex-Zone Staub | ohne |
| Nennquerschnitt min. | 6 mm² |
| Nennquerschnitt max. | 16 mm² |
| Form | rechteckig |
| Bestückung | Klemme |
| Deckel | nicht transparent |
| Deckelbefestigung | geschraubt |
| Dimension | 240x190x95 |
| Werkstoff | Polypropylen |
| Farbe | pastellorange; RAL 2003 |
| Einzelklemme | 4 |
| Schutzklemme | 1 |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 3,2209 kg CO2e / 1 Stück |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (5)
Erklärungen (3)
Zertifikate (3)
Anleitungen & Hilfen (1)
Artikelbilder (2)
Ausschreibungstexte (2)
Zubehör
Systemzubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Lichte Innenmaße
Anzahl der Einführungen
Schutzart
Farbe
Art.Nr.
T100ED 06A
136x102x57
10
IP66
pastellorange; RAL 2003
7205740
T160ED 10A
176x135x67
12
IP66
pastellorange; RAL 2003
7205742
T250ED 16A
225x173x86
IP66
pastellorange; RAL 2003
7205744
Lichte Innenmaße
Anzahl der Einführungen
T100ED 06A
Art.Nr.
7205740
Lichte Innenmaße
136x102x57
Anzahl der Einführungen
10
Schutzart
IP66
Farbe
pastellorange; RAL 2003
T160ED 10A
Art.Nr.
7205742
Lichte Innenmaße
176x135x67
Anzahl der Einführungen
12
Schutzart
IP66
Farbe
pastellorange; RAL 2003
T250ED 16A
Art.Nr.
7205744
Lichte Innenmaße
225x173x86
Schutzart
IP66
Farbe
pastellorange; RAL 2003
