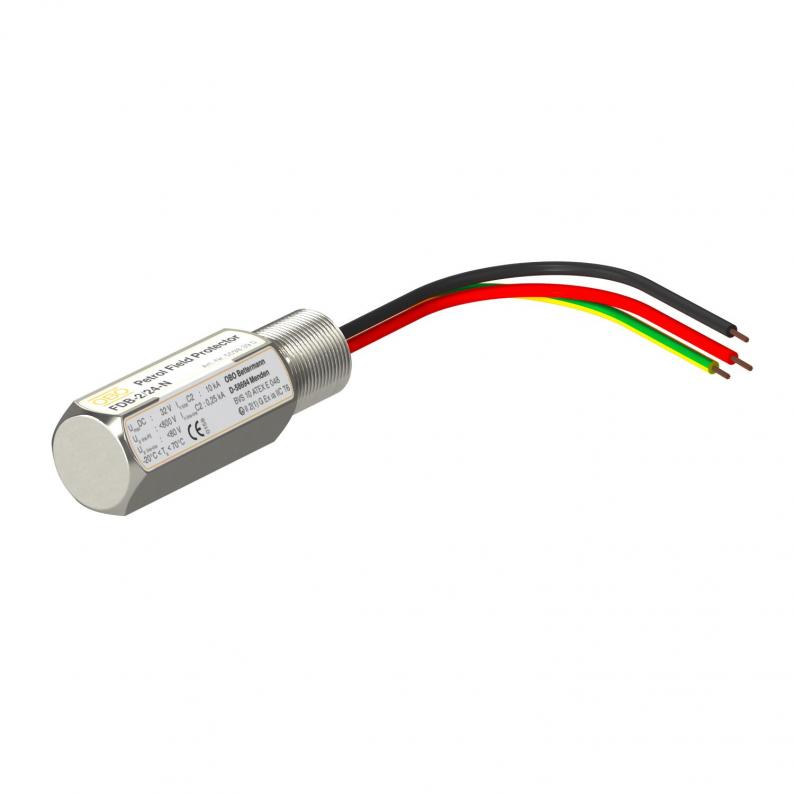

Schutz für Feldgeräte, 2-polig, 24 V, NPT
Typ FDB-2 24-N
|Art.Nr. 5098390
|EAN 4012195683384
Art.Nr. / Typ
Anzahl Pole
Höchste Dauerspannung AC
Höchste Dauerspannung DC
Ausführung
kl. VKE: 1 Stück
1Stück
Stück
Beschreibung
Petrol field protector FDB für eigensichere Messkreise und Bussysteme
• Anschlusstechnik NPT
• geringer Schutzpegel bei hoher Strombelastung
• leichte Montage an Feldgeräten
• vernachlässigbare Eigenkapazität und Induktivität
• Edelstahl Gehäuse mit druckfester Kapselung
• ATEX Zulassung: II 2(1)G Ex ia [ia Ga] IIC T4..T6 Gb (BVS 10 ATEX E 048)
Anwendung: Durchflusssensoren, Temperatursensoren
• Anschlusstechnik NPT
• geringer Schutzpegel bei hoher Strombelastung
• leichte Montage an Feldgeräten
• vernachlässigbare Eigenkapazität und Induktivität
• Edelstahl Gehäuse mit druckfester Kapselung
• ATEX Zulassung: II 2(1)G Ex ia [ia Ga] IIC T4..T6 Gb (BVS 10 ATEX E 048)
Anwendung: Durchflusssensoren, Temperatursensoren
Technische Daten
Technische Daten
| Anzahl Pole | 2 |
|---|---|
| Fernmeldekontakt | nein |
| Signalisierung am Gerät | keine |
| Schutzpegel Ader - Ader | <80 V |
| Schutzpegel Ader - Erde | <800 V |
| Schutzart | IP65/67 |
| Prüfnorm | IEC 61643-21 |
| Kapazität (Ader-Ader) | < 17 pF |
| Kapazität (Ader-Erde) | < 26 pF |
| Gehäusewerkstoff Überspannungsschutzbauteile | V2A |
| Erdung über: | Anschlussleitung |
| Montage Feld- / Geräteseite: | Anschlussleitung 1,5mm² Länge ~ 250mm |
| Montage Eingang / Ausgang | 1/2" NPT |
| Explosionsgeprüfte Ausführung | ja |
| Stoßstromfestigkeit Ader - Ader | C1: 0,5 kV / 0,25 kA (8/20µs) |
| Stoßstromfestigkeit Ader - Erde | C2: 5 kV / 2,5 kA (8/20µs) |
| Gesamt-Ableitstoßstrom (8/20) | 10 kA |
| Ex-Zulassung | II 2(1)G Ex ia [ia Ga] IIC T4..T6 Gb (BVS 10 ATEX E 048) |
| Höchste Dauerspannung AC | 22 V |
| Höchste Dauerspannung DC | 32 V |
| Ausführung | 2-polig; NPT |
| SPD nach IEC 61643-21 | Class II+III / C2+C1 |
| Kategorie | Typ 2+3 / C2+C1 |
| LPZ | 1→3 |
| Temperatureinsatzbereich min. | -20 °C |
| Temperatureinsatzbereich max. | 70 °C |
| Dimension | 32V |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,0039 kg CO2e / 1 Stück |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (4)
Erklärungen (1)
Zertifikate (3)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (1)
Ausschreibungstexte (2)
Ausführungen
Typ
Anzahl Pole
Höchste Dauerspannung AC
Höchste Dauerspannung DC
Ausführung
Art.Nr.
FDB-2 24-M
2
22
32
2-polig; metrisch
5098380
FDB-3 24-M
3
22
32
3-polig; metrisch
5098382
FDB-2 24-N
2
22
32
2-polig; NPT
5098390
FDB-3 24-N
3
22
32
3-polig; NPT
5098392
