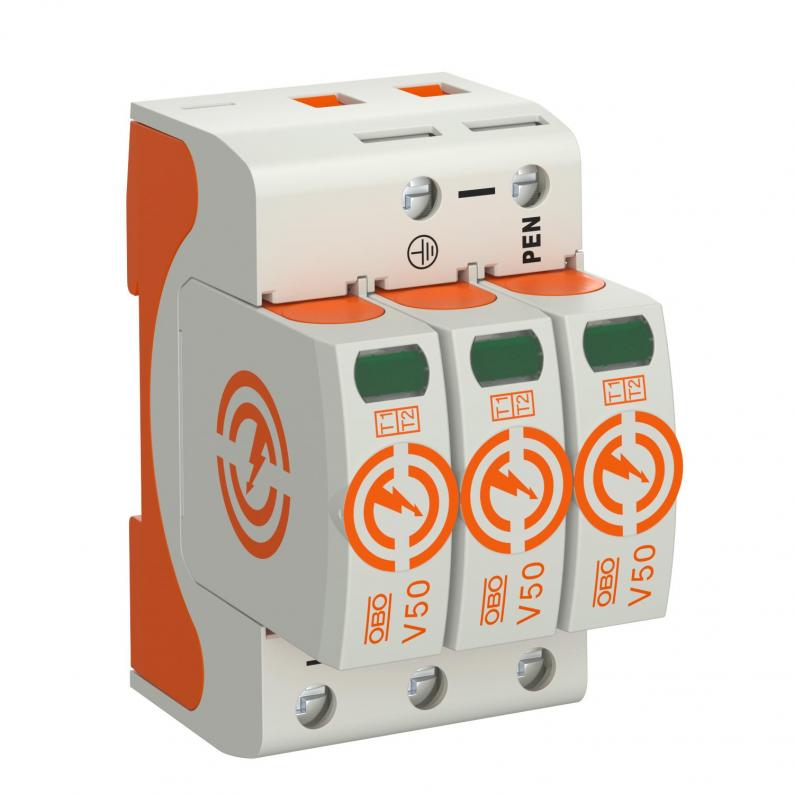

• Zum Blitzschutzpotentialausgleich nach VDE 0185-305 (IEC 62305) • Blitzstromableitvermögen 12,5 kA (10/350) pro Pol und bis zu 50kA (10/350) gesamt • Modularer steckbarer Ableiter mit Abtrennvorrichtung und optischer Statusanzeige • Rastfunktion mit Vibrationsschutz und Spannungskodierung • Kunststoff nach UL 94 V-0 • Die FS Varianten besitzen einen potentialfreien Wechslerkontakt zur Fernsignalisierung
Anwendung: Blitzschutz-Potentialausgleich für Gebäude der Klasse III und IV. * Komplett = Ober- und Unterteil
Technische Daten
Technische Daten
Ansprechzeit
<25
ns
Ausblasend
nein
Ausführung der Pole
3
Betriebstemperatur max.
80
°C
Betriebstemperatur min.
-40
°C
Blitzstoßstrom (10/350 μs)
12,5
kA
Blitzstoßstrom (10/350) [gesamt]
37,5
kA
Dimension
280V
Drehmoment
4
Nm
Fernsignalisierung
nein
Gehäusewerkstoff Überspannungsschutzbauteile
PA UL 94 V-0
Höchste Dauerspannung (L-N)
280
V
Höchste Dauerspannung AC
280
Integrierte Vorsicherung
nein
Leiterquerschnitt flexibel (feindrähtig) max.
2
AWG
Leiterquerschnitt flexibel (feindrähtig) max.
35
mm²
Leiterquerschnitt flexibel (feindrähtig) min.
16
AWG
Leiterquerschnitt flexibel (feindrähtig) min.
1,5
mm²
Leiterquerschnitt starr (ein-/mehrdrähtig) max.
35
mm²
Leiterquerschnitt starr (ein-/mehrdrähtig) max.
2
AWG
Leiterquerschnitt starr (ein-/mehrdrähtig) min.
16
AWG
Leitungsart für Überspannungsschutzgeräte
Energieleitung AC
Maximale Vorsicherung
160
A
Maximaler Ableitstoßstrom (8/20 μs)
50
kA
Maximaler Ableitstoßstrom (8/20 μs) [L-N]
50
kA
Montageart
Hutschiene 35 mm
Nennableitstoßstrom (8/20 µs)
30
kA
Nennableitstoßstrom (8/20 µs) [L-N]
30
kA
Nennspannung AC (50 / 60 Hz)
230
V
Netzform
TN-C
Netzform TN
ja
Netzform TN-C
ja
Netzform TT
nein
Polzahl
3
Restspannung [L-N] @ 12,5 kA
1
kV
Schutzart
IP20
Signalisierung am Gerät
optisch
SPD nach EN 61643-11
Typ 1+2
SPD nach IEC 61643-1
class I+II
Zulassungen
VDE

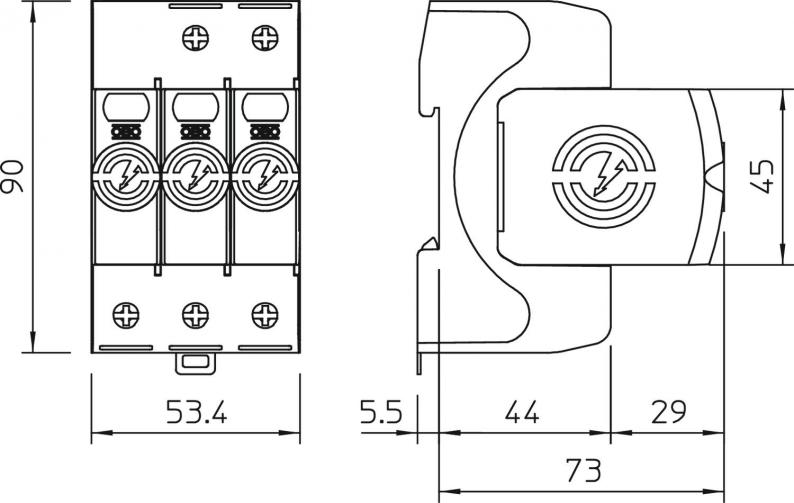

Abmessungen
Mindestabstand
1,5
mm
Anschlussmöglichkeiten
Ableitstoßstrom (8/20 µs) [gesamt]
120
kA
Anschlussquerschnitt FM-Klemmen max.
16
AWG
Anschlussquerschnitt FM-Klemmen max.
1,5
mm²
Anschlussquerschnitt FM-Klemmen min.
21
AWG
Anschlussquerschnitt FM-Klemmen min.
0,5
mm²
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz
