Bügelschelle 2056 H-Fuß, 2-fach, Kunststoffdruckwanne, FT 52 | 58 | 5

Bügelschelle 2056 H-Fuß, 2-fach, Kunststoffdruckwanne, FT

Art.Nr. 1186257 | EAN 4012196847297

Art.Nr. / Typ

Spannbereich D min.

Spannbereich D max.

Max. Anzugsdrehmoment

Finden Sie ihren Fachhändler

Brauchen Sie Hilfe?

Produktbeschreibung

Produktbeschreibung

Bügelschelle mit Hammerkopf-Fuß, Kunststoffdruckwanne aus Polypropylen. Zur vertikalen und horizontalen Montage von 2 Einzelkabeln an C-Profilschiene. Für Schlitzweite 16 - 17 mm. Mit 1-gängiger Schraube an Druckwanne, universeller Sechskant-Schraubenkopf SW10, mit Schlitz und Kreuzschlitz. Geeignet für Montage im Innen- und Außenbereich. Mehrere Kabel sollten durch Doppelwannen getrennt werden. Der Einsatz einer Gegenwanne wird empfohlen.

Technische Daten

Technische Daten

Anzahl der Kabel/Rohre	2
Blechstärke	2,5 mm
Breite	64 mm
Dimension	52-58mm
für Rohrdurchmesser max.	58 mm
für Rohrdurchmesser min.	52 mm
für Schiene mit Schlitzweite (mit Intervall) max.	17 mm
für Schiene mit Schlitzweite (mit Intervall) min.	16 mm
Gewinde	M8
Halogenfrei	ja
Höhe	159 mm
Länge	25 mm
Länge Außenmaß	40 mm

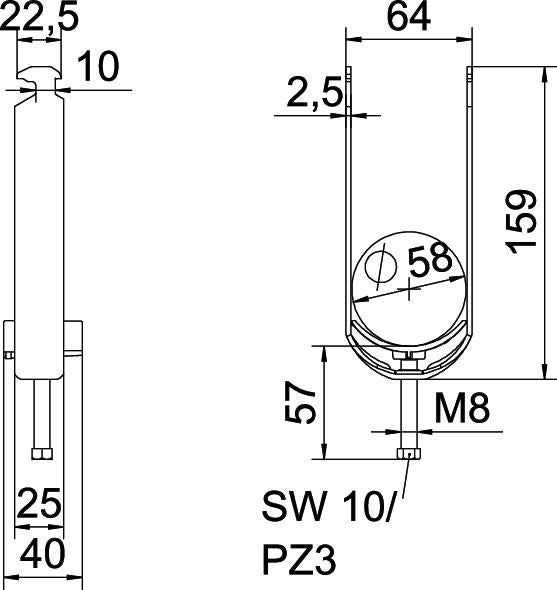

Maß A	25 mm
Maß B	64 mm
Maß C	40 mm
Maß G	M8

Maß H	159 mm
Maß L	58 mm
Maß t	2,5 mm
Max. Anzugsdrehmoment	5 Nm
Mit Gegenwanne	nein
Mit Kunststoffwanne	ja
Montageart	Profilschiene
Oberfläche	tauchfeuerverzinkt
Schlitzweite	10 mm
Spannbereich D max.	58 mm
Spannbereich D min.	52 mm
Werkstoff	Stahl
Werkstoff der Wanne	Kunststoff
Werkstoffgüte der Wanne	Polypropylen
Zusatz Oberfläche	feuerverzinkt
Zusatz Werkstoff	Stahl

Alle Typen

Alle Typen

Typ	Spannbereich D min.	Spannbereich D max.	Max. Anzugsdrehmoment	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
BS-H2-K-12 FT	8 mm	12 mm	3 Nm	1186203	Stück	50 Stück	519,55 € Preis / 100 Stück
BS-H2-K-16 FT	12 mm	16 mm	3 Nm	1186210	Stück	50 Stück	553,55 € Preis / 100 Stück
BS-H2-K-22 FT	16 mm	22 mm	3 Nm	1186217	Stück	50 Stück	579,65 € Preis / 100 Stück
BS-H2-K-28 FT	22 mm	28 mm	3 Nm	1186223	Stück	50 Stück	637,15 € Preis / 100 Stück
BS-H2-K-34 FT	28 mm	34 mm	3 Nm	1186230	Stück	50 Stück	804,10 € Preis / 100 Stück
BS-H2-K-40 FT	34 mm	40 mm	3 Nm	1186237	Stück	50 Stück	962,85 € Preis / 100 Stück
BS-H2-K-46 FT	40 mm	46 mm	5 Nm	1186243	Stück	50 Stück	1.075,85 € Preis / 100 Stück
BS-H2-K-52 FT	46 mm	52 mm	5 Nm	1186250	Stück	50 Stück	1.280,70 € Preis / 100 Stück
BS-H2-K-58 FT	52 mm	58 mm	5 Nm	1186257	Stück	50 Stück	1.324,20 € Preis / 100 Stück
BS-H2-K-64 FT	58 mm	64 mm	5 Nm	1186263	Stück	50 Stück	1.391,60 € Preis / 100 Stück
