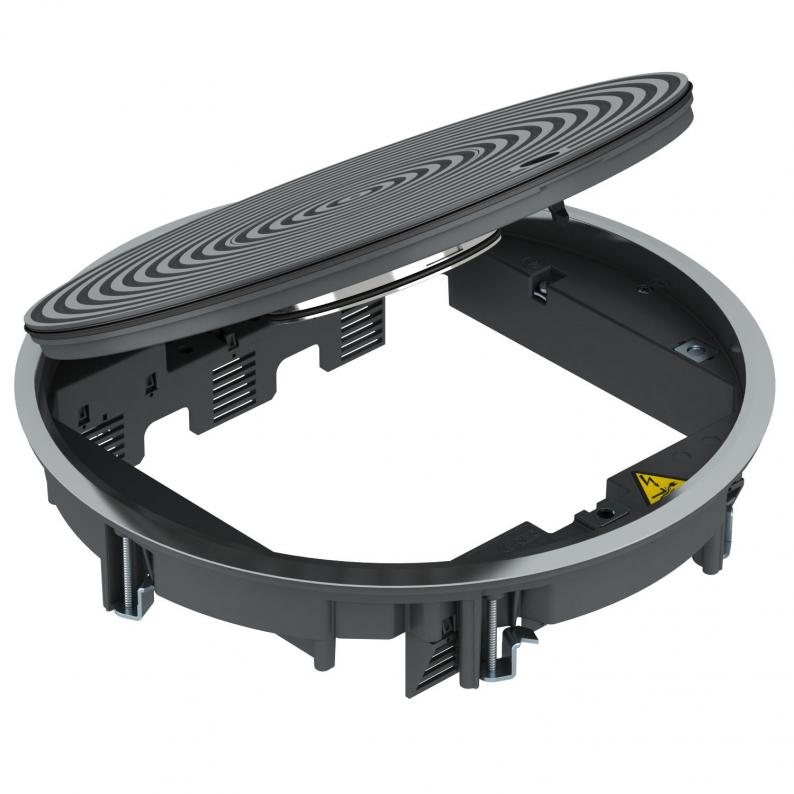

Geräteeinsatz GRAF9 Universal, nass gepflegt mit Strukturdeckel

Typ GRAF9-2 U 9011

Art.Nr. 7405750

EAN 4012195866992

Datenblatt (PDF)

RoHS (PDF)

REACH (PDF)

Alle Ausführungen anzeigen

Art.Nr. / Typ

Farbe

Nenngröße für Geräteeinbaueinheiten

kl. VKE: 1 Stück

Stück

Kontakt Fachhändler finden

Beschreibung Technische Daten Downloads Zubehör Ausführungen

Beschreibung

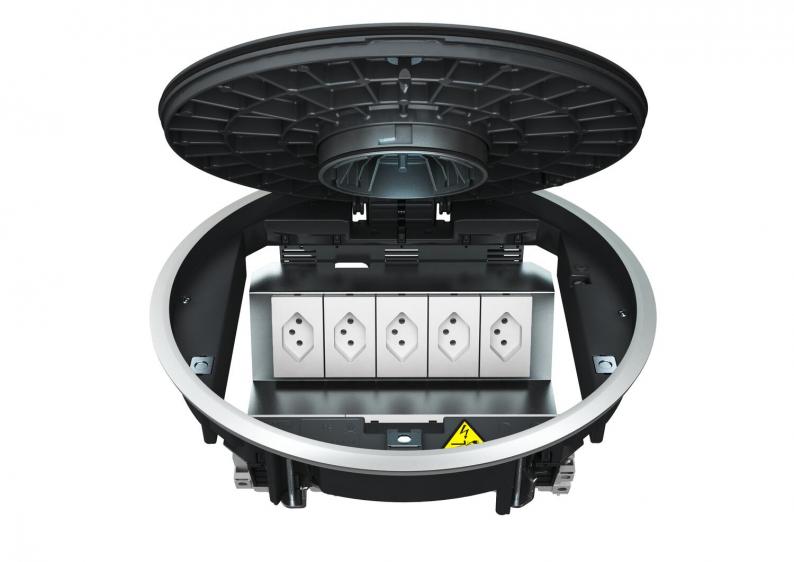

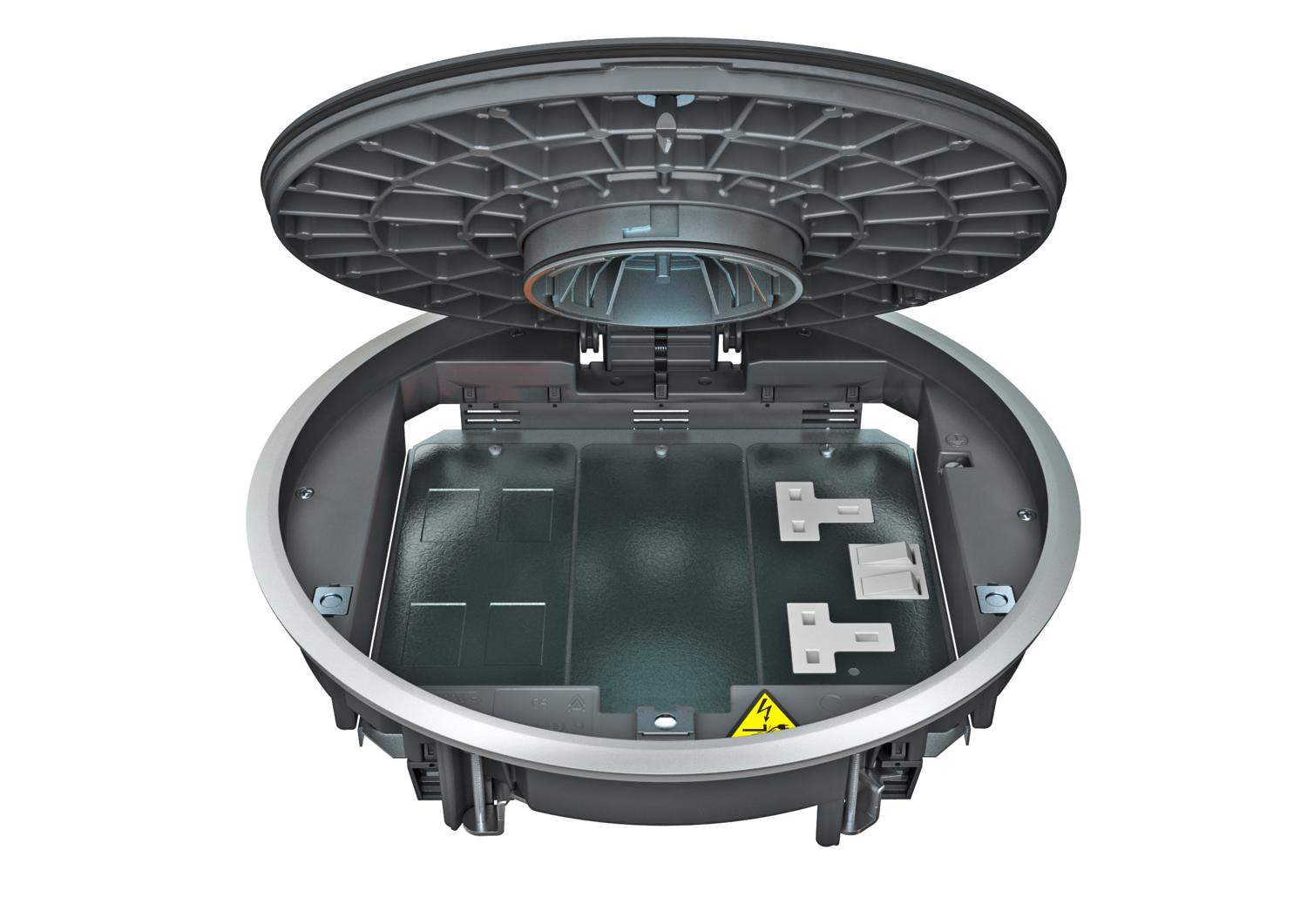

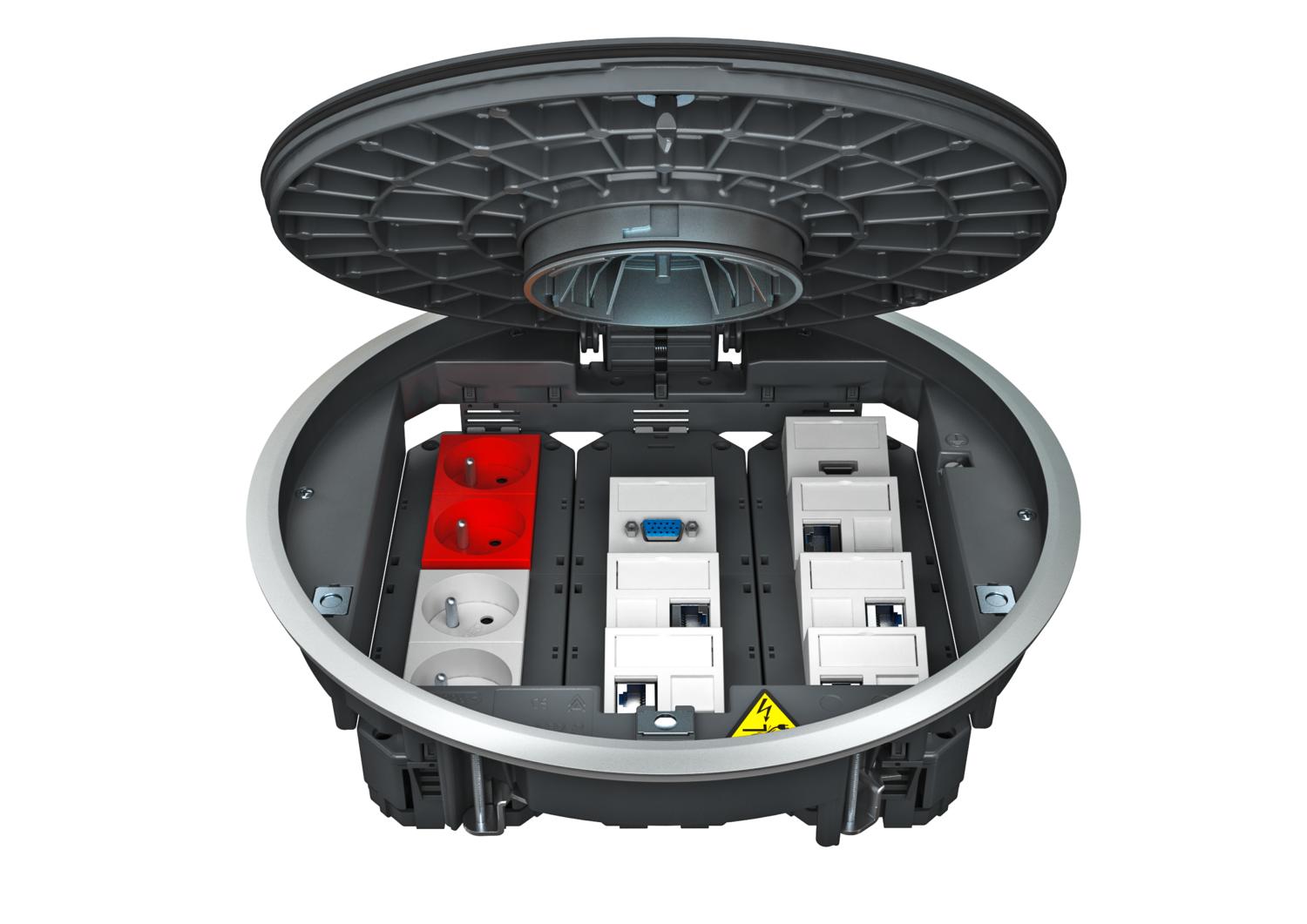

Geräteeinsatz mit Tubus für nass gepflegte Böden für bis zu 12 Modul 45-Einzelgeräte in 3 Universalträger UT4, Einsatz in Kanalsystemen und Systemböden im Innenbereich.
Geräteeinsatz mit Tubus für nass gepflegte Böden, 3-zügig, für den Einbau des Montageträger MT9. Es können 3 Abdeckplatten der Bauform APMT5 installiert werden.

Bis zu 9 Installationsgeräte mit 50er-Zentralplatte einsetzbar.

Technische Daten

Fußbodenhöhe min.	80 mm
Geeignet für estrichüberdeckten Unterflurkanal	ja
Geeignet für estrichbündigen geschlossenen Unterflurkanal	ja
Anzahl der einbaubaren Geräte	12
Dichtungseinbaumöglichkeit	ja
Einbaudurchmesser	305
Geeignet für Unterflurkanal	ja
Geeignet für Hohlbodeneinbau	ja
Geeignet für Doppelbodeneinbau	ja
Bodenpflege	nass
Rahmenausführung	Teppichschutzrahmen
Anzahl der Gerätebecher	3
Geeignet für Nasspflege	ja
Einbautiefe	80 mm
Außendurchmesser	325 mm
Mit Bodenbelagsaussparung	nein
Bodenbelagsschutzrahmen	ja
Ausführung Leitungsauslass	Versenkbarer Tubus
Schutzgrad IK-Code	IK10
Typ des Einbausystems	UT4
Schwerlastausführung	ja
Nenngröße für Geräteeinbaueinheiten	R9
Zulassungen	VDE
Schutzart (IP) im genutzten Zustand	IP20
Schutzart (IP) im ungenutzten Zustand	IP45
Vertikale Last, kleine Fläche	bis 3.000 N
Vertikale Last, große Fläche	bis 10.000 N
Ausführung	rund
Öffnungsmechanismus	Drehriegel
Spannbereich D min.	4 mm
Spannbereich D max.	73 mm
Dimension	Ø325x74
Werkstoff	Aluminiumdruckguss
Farbe	graphitschwarz; RAL 9011
CO2 Fußabdruck (GWP) Cradle-to-Gate	3,9255 kg CO2e / 1 Stück
