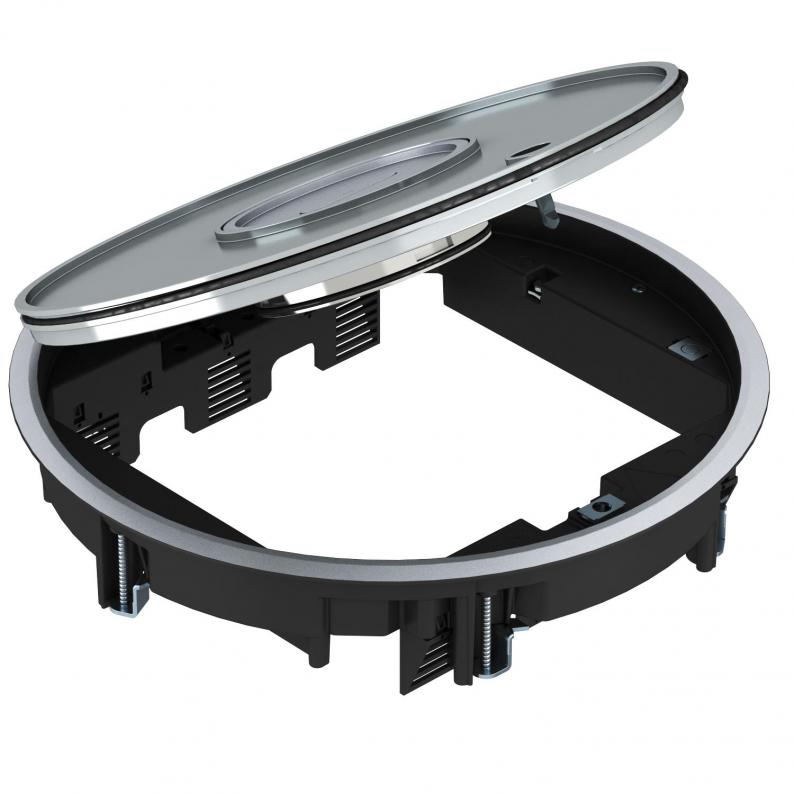

Geräteeinsatz GRAF9-2 BA3, nass gepflegt mit Bodenbelagsaussparung

Art.Nr. 7405743 | EAN 4012196581634

7405743 / GRAF9-2 BA3
3 mm
R9
Produktbeschreibung

Produktbeschreibung

Geräteeinsatz mit Tubus für nass gepflegte Böden für bis zu 12 Modul 45-Einzelgeräte in 3 Universalträger UT4, Einsatz in Kanalsystemen und Systemböden im Innenbereich.Oberfläche Aluminium glanzgedreht mit einer Bodenbelagsaussparung von 3 mm. Für eine Einbautiefe von 65 mm.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Deutschland
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
Technische Daten

Technische Daten

Anzahl der einbaubaren Geräte 12
Anzahl der Gerätebecher 3
Außendurchmesser 325 mm
Ausführung rund
Ausführung Leitungsauslass Versenkbarer Tubus
Bodenbelagdicke 3 mm
Bodenbelagsschutzrahmen ja
Bodenpflege nass
Dichtungseinbaumöglichkeit ja
Dimension Ø325x73
Einbaudurchmesser 305
Fußbodenhöhe min. 80 mm
Geeignet für Doppelbodeneinbau ja
Geeignet für estrichbündigen geschlossenen Unterflurkanal ja
Geeignet für estrichüberdeckten Unterflurkanal ja
Geeignet für Hohlbodeneinbau ja
Geeignet für Nasspflege ja
Geeignet für Unterflurkanal ja
Mit Bodenbelagsaussparung ja
Nenngröße für Geräteeinbaueinheiten R9
Öffnungsmechanismus Drehriegel
Rahmenausführung Teppichschutzrahmen
Schutzart (IP) im genutzten Zustand IP20
Schutzart (IP) im ungenutzten Zustand IP45
Schutzgrad IK-Code IK10
Schwerlastausführung ja
Typ des Einbausystems UT4
Vertikale Last, große Fläche bis 10.000 N
Vertikale Last, kleine Fläche bis 3.000 N
Werkstoff Aluminiumdruckguss
Zulassungen VDE
Alle Typen

Alle Typen

Typ Bodenbelagdicke Nenngröße für Geräteeinbaueinheiten Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
GRAF9-2 BA3 3 mm R9 7405743
1 Stück 941,30 € Preis / 1 Stück
Zubehör

Systemzubehör

Produkte Typ Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
Rastleiterverlängerung Rastleiterverlängerung GES RV 7407536
2 Stück 3,70 € Preis / 1 Stück
Universalträger UT4, mit Abdeckplatte für Modul 45®-Geräte, Systemlänge 208 mm Universalträger UT4, mit Abdeckplatte für Modul 45®-Geräte, Systemlänge 208 mm UT4 45 4 7408727
1 Stück 18,20 € Preis / 1 Stück
Montageträger für Anschlussbuchsen der Datentechnik, Systemlänge 208 mm Montageträger für Anschlussbuchsen der Datentechnik, Systemlänge 208 mm MTU 3 7407840
1 Stück 68,30 € Preis / 1 Stück
Trägerplatte 2 x Typ C für Montageträger Trägerplatte 2 x Typ C für Montageträger MTM 2C 7407788
1 Stück 18,20 € Preis / 1 Stück
