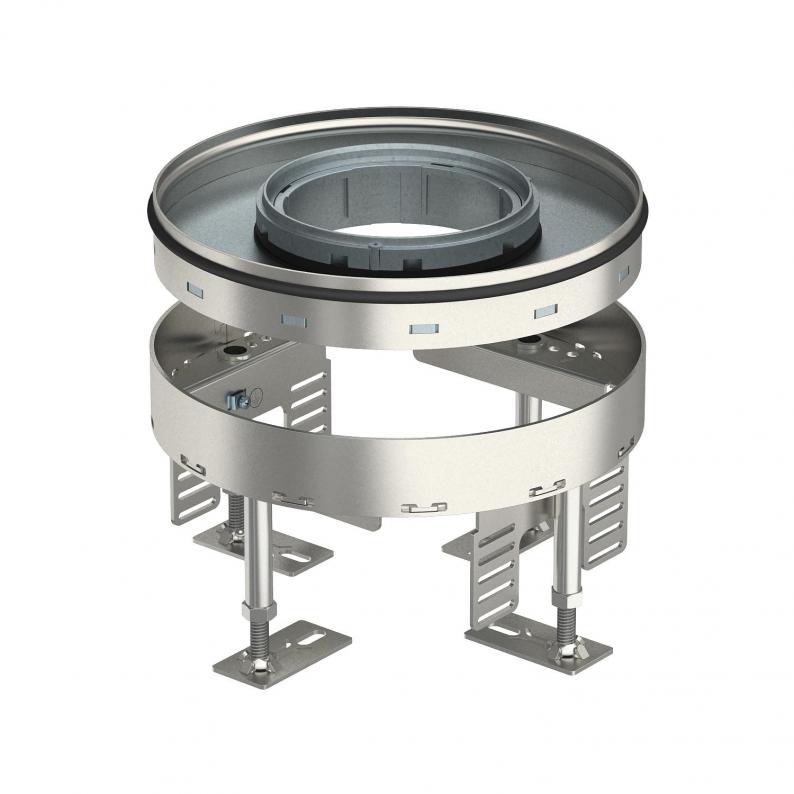

Nivellierbare Schwerlastkassette für Tubus, RKFRSL, Nenngröße R4, Edelstahl
Art.Nr. 7409464 | EAN 4012195869702
- Produktbeschreibung
-
Produktbeschreibung
Runde Kassette Schwerlast für Tubus in Nenngröße R4 für den Einbau von Installationsgeräten in Kanalsystemen, Doppel- und Hohlböden, in trocken oder nass gepflegten Fußböden im Innenbereich. Belastungsklasse 2 bis 20 kN.
Nivellierbare Schwerlastkassette mit Tubus mit einer Belastungsklasse von 2-20 kN, 2-zügig. Es können 2 Abdeckplatten APMT2 installiert werden. Für den Einbau von 2 Universalträgern UT3 für 4 Einzel-Installationsgeräte mit Tragering/Tragebügel oder 6 Modul 45-Geräte.
-
- Technische Daten
-
Technische Daten
Anzahl der einbaubaren Geräte 6 Anzahl der Gerätebecher 2 Anzahl der Leitungsauslässe 1 Ausführung rund Ausführung Leitungsauslass Versenkbarer Tubus Bodenbelagdicke 25 mm Bodenpflege nass Dimension Ø215mm Einbaudurchmesser 215 Einbautiefe 114 mm Entkoppelbar nein Fußbodenhöhe max. 159 mm Fußbodenhöhe min. 114 mm Geeignet für Doppelbodeneinbau ja Geeignet für Hohlbodeneinbau ja Geräteträger zur Aufnahme von Gerätebechern ja Nenngröße für Geräteeinbaueinheiten R4 Nivellierbereich max. 159 mm Nivellierbereich min. 114 mm Schutzart (IP) im genutzten Zustand IP20 Schutzart (IP) im ungenutzten Zustand IP44 Schutzgrad IK-Code IK10 Schwerlastausführung ja Schwerlastklasse 20 kN (OBO SL2) Typ des Einbausystems UT3 Werkstoff Edelstahl, rostfrei 1.4301 Abmessungen

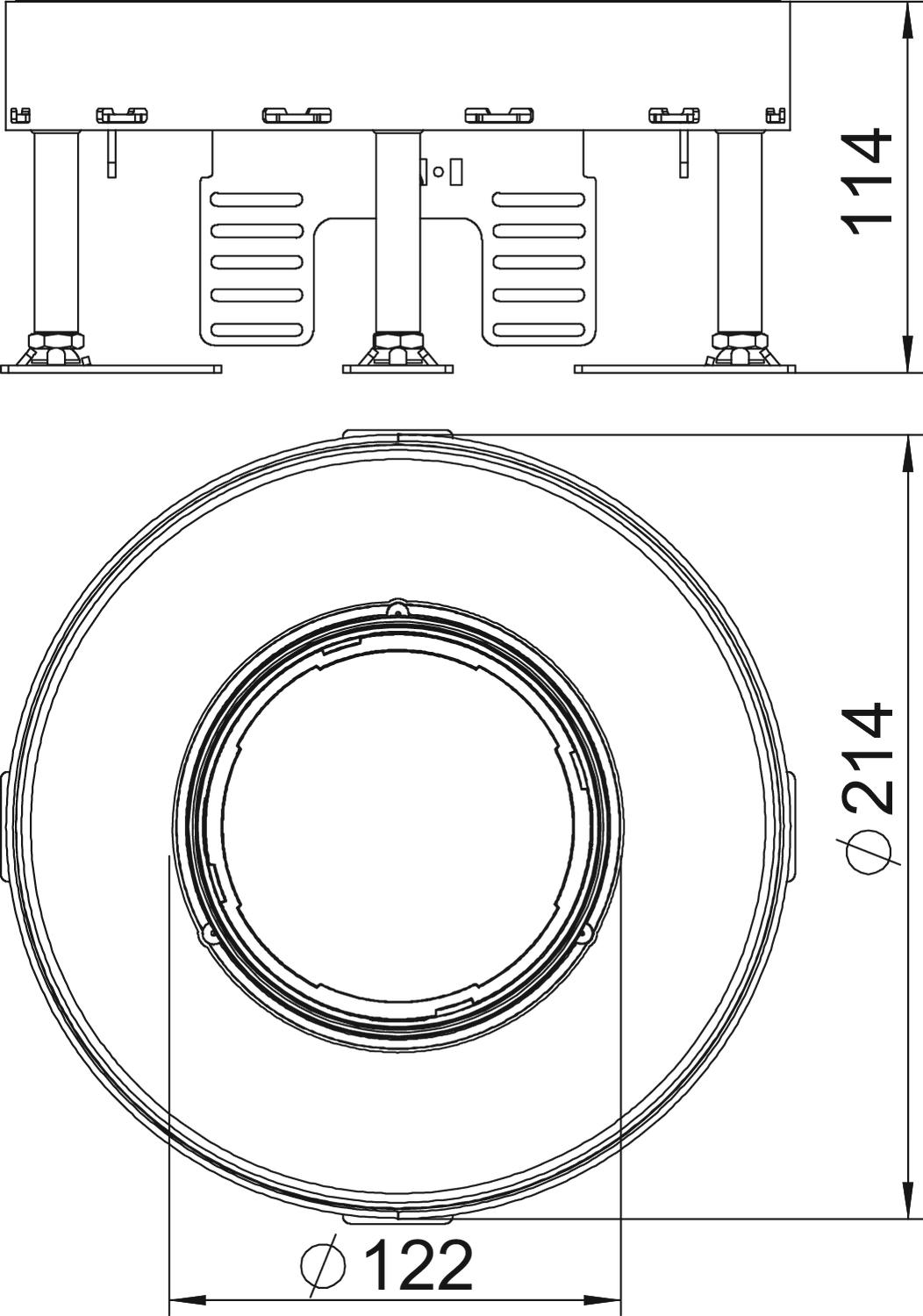

Maß h 114 mm - Alle Typen
-
Alle Typen
