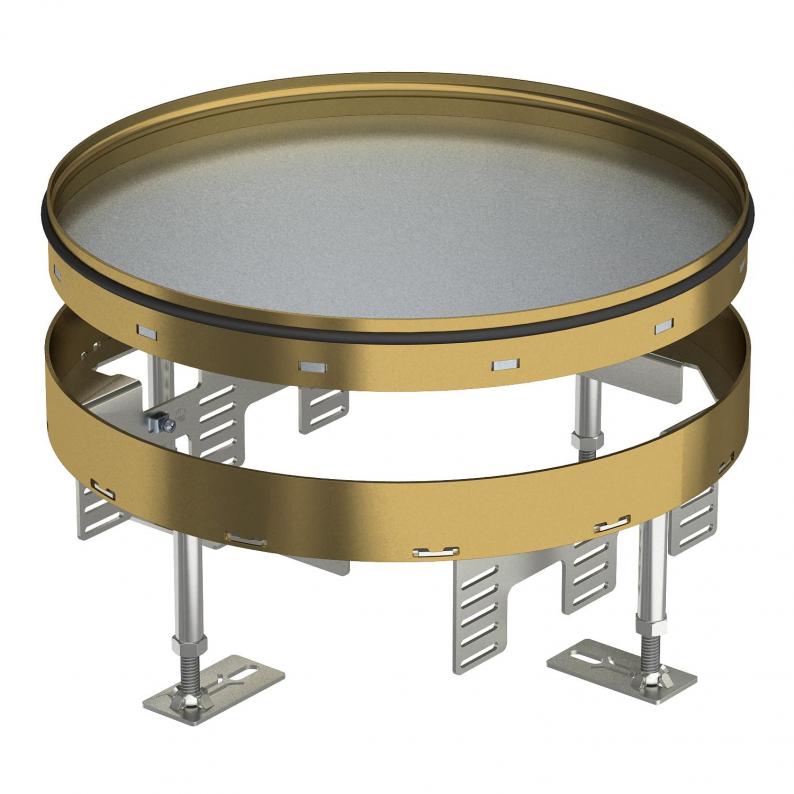

Nivellierbare Kassette für Revisionsöffnung, RKR, Messing

Art.Nr. 7409124 | EAN 4012195868439

7409124 / RKR2 9M 25
105 mm
155 mm
25 mm
R9
Produktbeschreibung

Produktbeschreibung

Nivellierbare Kassette "blind" für die Herstellung einer Revisionsöffnung der Nenngröße R9 in trocken oder nass gepflegten Fußböden im Innenbereich. Nur für glatte Bodenbeläge geeignet.
Nivellierbare Kassette als Blindkassette, 3-zügig. Es können 3 Abdeckplatten APMT5 installiert werden. Für den Einbau von 3 Universalträgern UT4 für 9 Einzel-Installationsgeräte mit Tragering/Tragebügel oder 12 Modul 45-Geräte.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Deutschland
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
Technische Daten

Technische Daten

Anzahl der Gerätebecher 3
Ausführung rund
Ausführung Leitungsauslass Kein Leitungsauslass
Bodenbelagdicke 25 mm
Bodenpflege nass
Dimension Ø305mm
Einbaudurchmesser 305
Einbautiefe 105 mm
Entkoppelbar nein
Fußbodenhöhe max. 155 mm
Fußbodenhöhe min. 105 mm
Geeignet für Doppelbodeneinbau ja
Geeignet für Hohlbodeneinbau ja
Geräteträger zur Aufnahme von Gerätebechern nein
Nenngröße für Geräteeinbaueinheiten R9
Nivellierbereich max. 155 mm
Nivellierbereich min. 105 mm
Schutzart (IP) im genutzten Zustand IP00
Schutzart (IP) im ungenutzten Zustand IP44
Schutzgrad IK-Code IK10
Schwerlastausführung nein
Typ des Einbausystems UT4
Vertikale Last, große Fläche bis 5.000 N
Vertikale Last, kleine Fläche bis 3.000 N
Werkstoff Messing
Zulassungen VDE

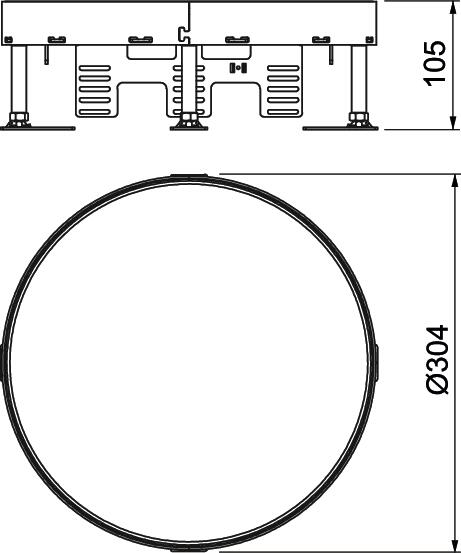

Abmessungen

Breite 304 mm
Länge 304 mm
Maß h 105 mm
Alle Typen

Alle Typen

Typ Fußbodenhöhe min. Fußbodenhöhe max. Bodenbelagdicke Nenngröße für Geräteeinbaueinheiten Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
RKR2 9M 25 105 mm 155 mm 25 mm R9 7409124
1 Stück 931,50 € Preis / 1 Stück
Zubehör

Systemzubehör

Produkte Typ Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
Nivelliereinheit RKNEV2 Nivelliereinheit RKNEV2 RK NEV2 110 7405815
1 VPE 60,45 € Preis / 1 VPE
Trägerplatte 2 x Typ C für Montageträger Trägerplatte 2 x Typ C für Montageträger MTM 2C 7407788
1 Stück 18,20 € Preis / 1 Stück
Montageträger für Anschlussbuchsen der Datentechnik, Systemlänge 208 mm Montageträger für Anschlussbuchsen der Datentechnik, Systemlänge 208 mm MTU 3 7407840
1 Stück 68,30 € Preis / 1 Stück
Universalträger UT4, mit Abdeckplatte für Modul 45®-Geräte, Systemlänge 208 mm Universalträger UT4, mit Abdeckplatte für Modul 45®-Geräte, Systemlänge 208 mm UT4 45 4 7408727
1 Stück 18,20 € Preis / 1 Stück

Montagezubehör

Produkte Typ Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
Saugheber, 300 N Saugheber, 300 N WZ 1029 7408634
1 Stück 337,05 € Preis / 1 Stück
