90°-Bogen 60 FS 400 | Stahl | bandverzinkt

morepic-1

morepic-2

90°-Bogen 60 FS

Art.Nr. 7001290 | EAN 4012196211630

Art.Nr. / Typ

Breite

Werkstoff	Stahl

Oberfläche	bandverzinkt

Finden Sie ihren Fachhändler

Brauchen Sie Hilfe?

Produktbeschreibung

Produktbeschreibung

Bogen 90°, horizontal, für alle Kabelrinnentypen mit der Seitenhöhe 60 mm.

Technische Daten

Technische Daten

Abbiegung (Winkel)	90°
Art des Verbinders Kabeltragsystem	geschraubt
Ausführung Verbinder	ohne Verbinder
Blechstärke	1,5 mm
Dimension	60x400
Funktionserhalt	nein
Montagelochung im Boden	nein

NATO Lochbild	nein
Oberfläche	bandverzinkt
Richtungsänderung	horizontal
Rostfreier Stahl, gebeizt	nein
Seitenlochung	nein
Weitspann-Ausführung	nein
Werkstoff	Stahl

Abmessungen

Breite	16 in
Breite	400 mm
Höhe	60 mm

Höhe	2 in
Maß B	400 mm
Maß R	150 mm

Alle Typen

Alle Typen

Typ	Breite	Werkstoff	Oberfläche	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
RB 90 640 FS	400 mm	Stahl	bandverzinkt	7001290	Stück	1 Stück	148,70 € Preis / 1 Stück
RB 90 650 FS	500 mm	Stahl	bandverzinkt	7001304	Stück	1 Stück	186,95 € Preis / 1 Stück
RB 90 660 FS	600 mm	Stahl	bandverzinkt	7001312	Stück	1 Stück	217,05 € Preis / 1 Stück

Downloads

Datenblatt RB 90 640 FS / 7001290 , 0.37MB , pdf

Leitfaden Brandschutz in der Elektrotechnik – ein Leitfaden für die brandsichere Gebäudeinstallation , 12.90MB , pdf

Leitfaden Kabeltragsysteme , 1.65MB , pdf

Broschüre Zwischendeckeninstallationen , 2.78MB , pdf

Katalog Kabeltragsysteme , 45.05MB , pdf

Konformitätserklärung RB 90 640 FS / 7001290 , 0.16MB , pdf

REACH RB 90 640 FS / 7001290 , 0.12MB , pdf

Download

RoHS RB 90 640 FS / 7001290 , 0.12MB , pdf

Download

Montageanleitung KTS Montageanleitung Version 1.1 Verwendbar für alle OBO-Kabeltragsysteme , 2.00MB , pdf

Produktgrafik RB 90 640 FS / 7001290, 55.85 kB, jpg

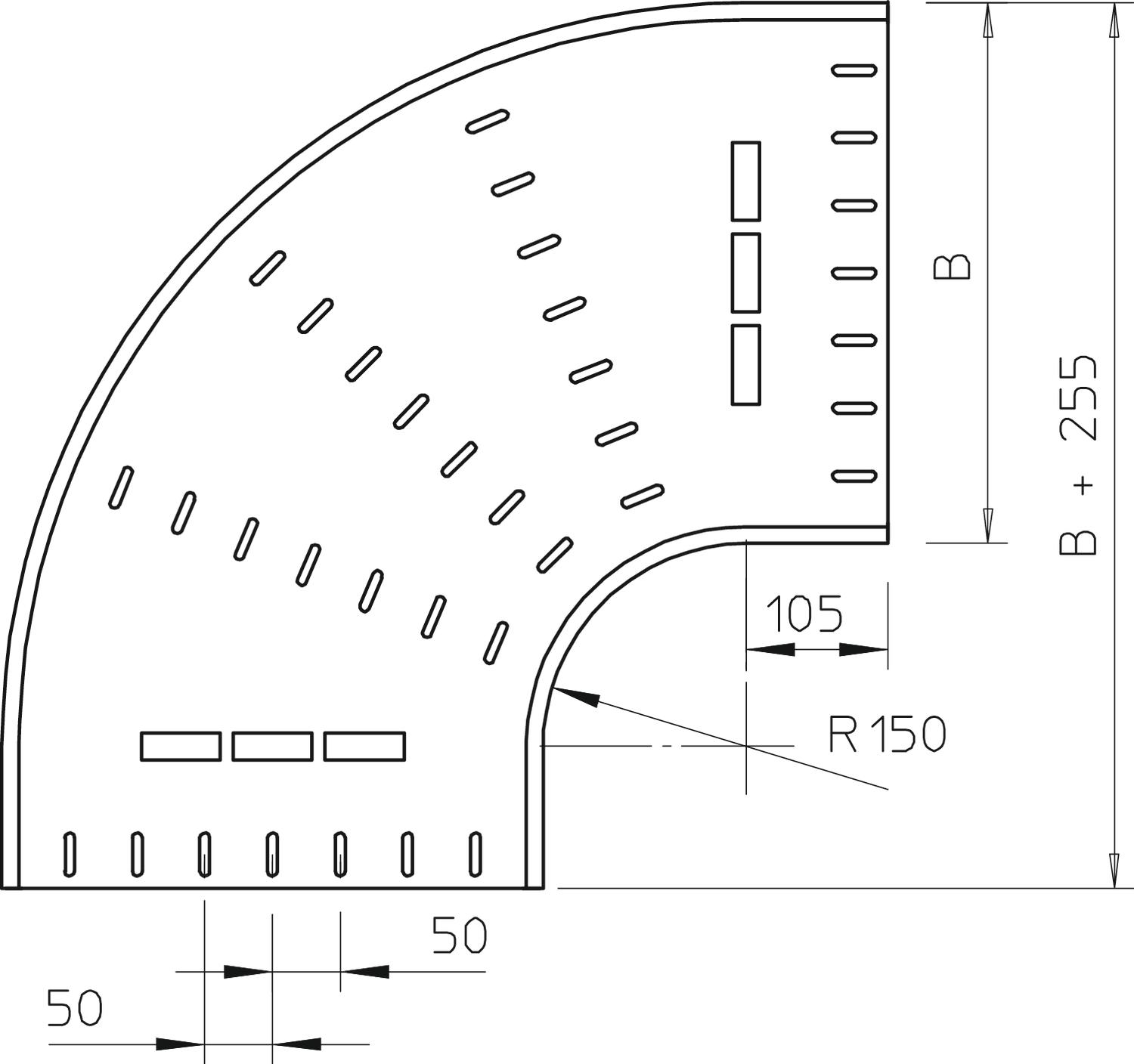

Maßzeichnung RB 90 640 FS / 7001290, 91.59 kB, jpg

RB 90 640 FS / 7001290

7001290_KSTP1.stp, 184.36 kB
