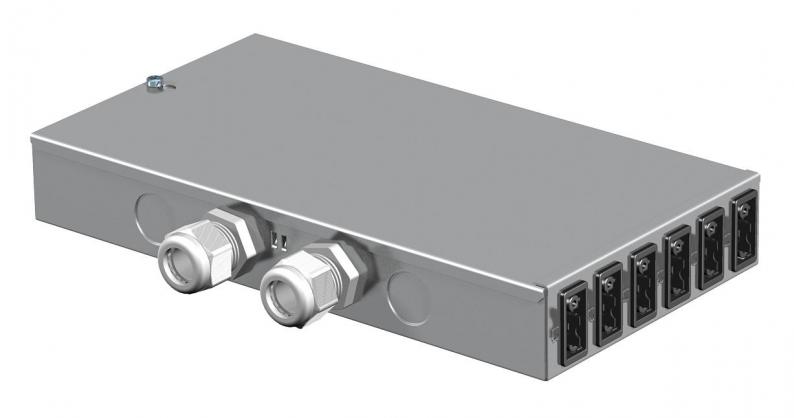

Energieverteiler UVS mit Festanschluss, Normal- und Sonderstromkreis
Art.Nr. 6108010 | EAN 4012195122289
- Produktbeschreibung
-
Produktbeschreibung
Energieverteiler für Starkstromtechnik mit Festanschluss, bestückt und vorverdrahtet.
Eingang: 2x Dreiphasen-Stromkreis über schraubenlosen Steckklemmblock 5-polig für Leitungsquerschnitte 0,5 - 4 mm².
Ausgang: 12 selbstverriegelnde Steckverbinder 3-polig in weiß (6x) und schwarz (6x), 16 A, Typ GST18i (Buchsenteil: je Drehstromkreis 2 x L1, 2 x L2, 2 x L3).
Verdrahtung intern: PVC-Aderleitung H07V-U2,5.
-
- Technische Daten
-
Technische Daten
Anschlussart Klemmblock Anzahl Abgriffe 12 Anzahl der Eingangsstromkreise 2 Eingang 5-polig Farbe des Steckverbindersystems schwarz/weiß Querschnitt der Anschlussleitung 4 mm² Steckverbindersystem systemgebunden ja Werkstoff Stahl - Alle Typen
