Zwischenklemme für PV-Modulmontage, Freifläche

Zwischenklemme für PV-Modulmontage, Freifläche

Art.Nr. 5901054 | EAN 4012197394417

Alle Ausführungen anzeigen
Art.Nr. / Typ
Für Rahmenhöhe min.
Höhe
LIEFERZEIT AUF ANFRAGE

kl. VKE: 50 Stück

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsZubehörAusführungen

Beschreibung

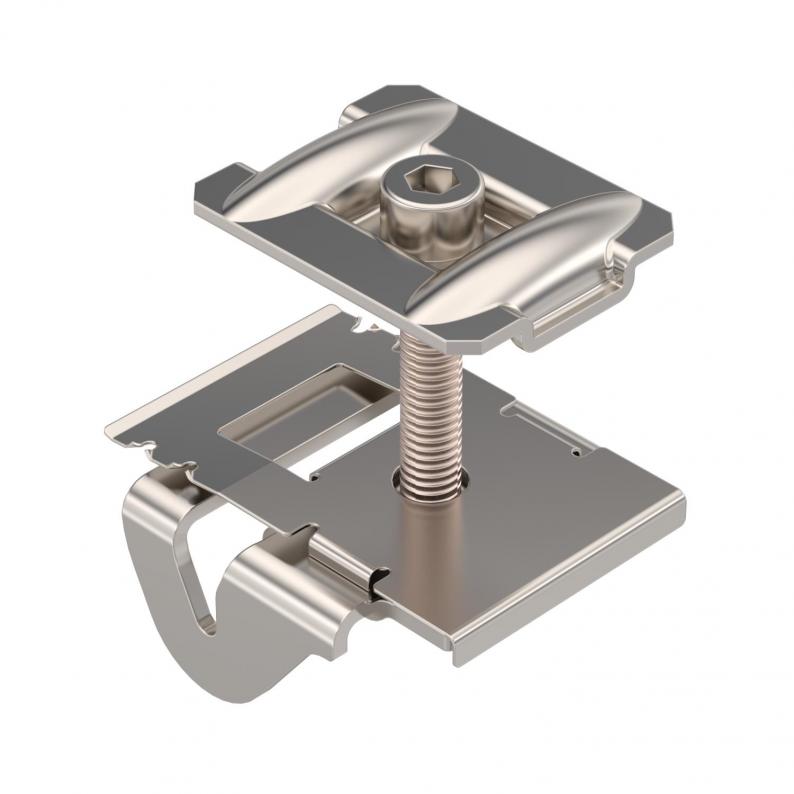

Zwischenklemme zum Befestigen von Photovoltaik-Modulen auf Trägerprofilen von Freiflächensystemen. Rastbare Vorbefestigung der Modulrahmen an Trägerpofil. Geeignet für Schlitzweite 10 mm. Schraubbare Befestigung des PV-Moduls mit Innenssechskant-Schlüssel Größe 6.
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien

Technische Daten

Technische Daten

Ausführung Photovoltaik-Verbindungs- und BefestigungselementMittelklemme
CO2 Fußabdruck (GWP) Cradle-to-Gate0,7298 kg CO2e / 1 Stück
Dimension73x54x66
Farbeedelstahl
Für Rahmenhöhe max.40 mm
Für Rahmenhöhe min.30 mm
Mit Modulerdungnein
Tiefe66 mm
Verstellbarja
WerkstoffEdelstahl, rostfrei 1.4301

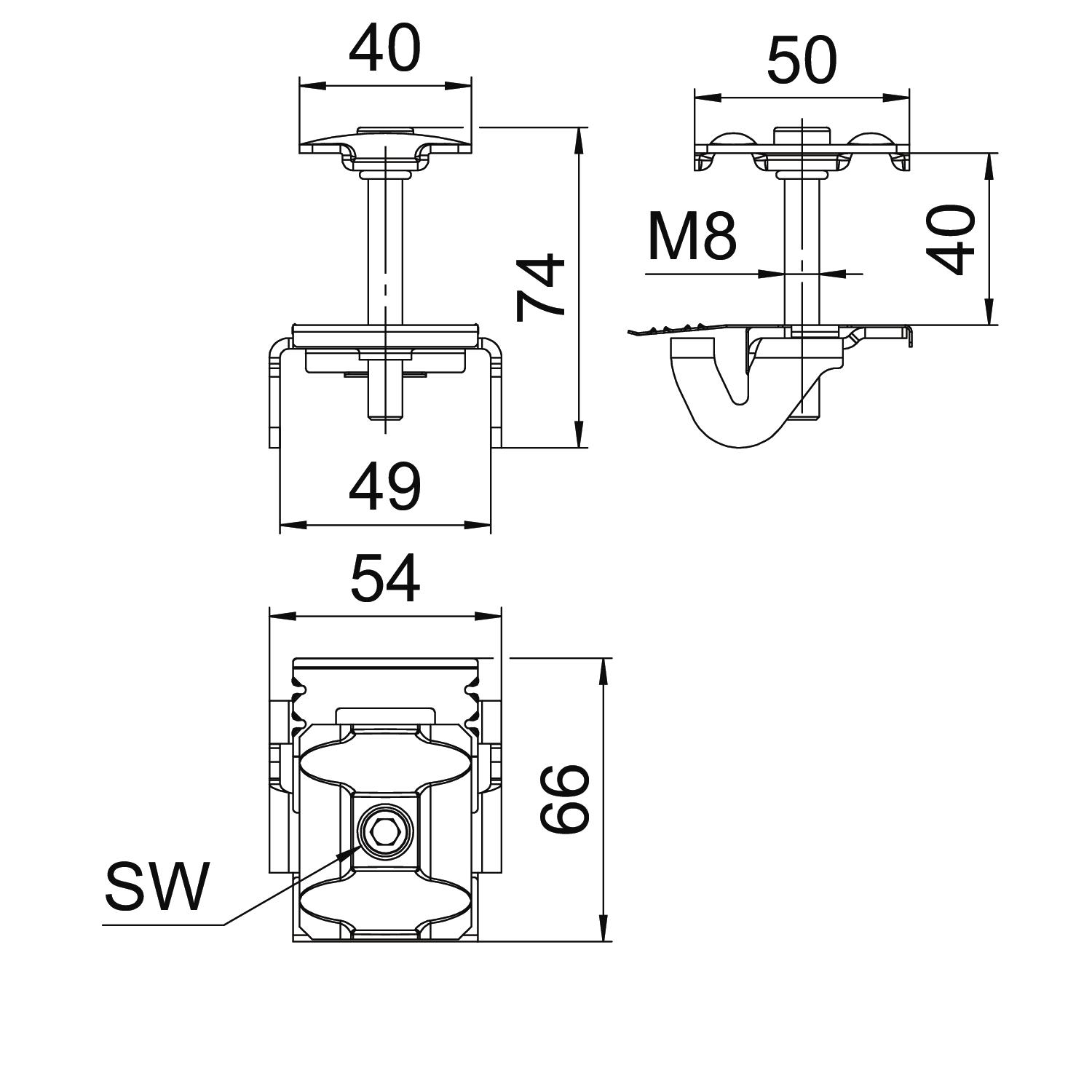

Abmessungen

Breite54 mm
Höhe74,5 mm

Downloads

0 ausgewählt

Datenblatt (1)
Kataloge & Broschüren (1)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (1)

Zubehör

Systemzubehör
Typ
TP 1000 FT

kl. VKE: 1 Stück

Typ
TP 1010 FT

kl. VKE: 1 Stück

Typ
TP 1020 FT

kl. VKE: 1 Stück

Ausführungen

Für Rahmenhöhe min.
Höhe
KLZ 2030 A2
Art.Nr.
5901050
Für Rahmenhöhe min.
20 mm
Höhe
65,5 mm
KLZ 3040 A2
Art.Nr.
5901054
Für Rahmenhöhe min.
30 mm
Höhe
74,5 mm
KLZ 4050 A2
Art.Nr.
5901058
Für Rahmenhöhe min.
40 mm
Höhe
84,5 mm
