Schwere Gitterrinne SGR 155 G
Schwere Gitterrinne SGR 155 G
Art.Nr. 6003687 | EAN 4012195380191
Art.Nr. / Typ
Breite
Nutzquerschnitt
Funktionserhalt
nein
Länge
3000 mm
Höhe
155 mm
Draht-Durchmesser
6 mm
kl. VKE: 3 m
3m
Beschreibung

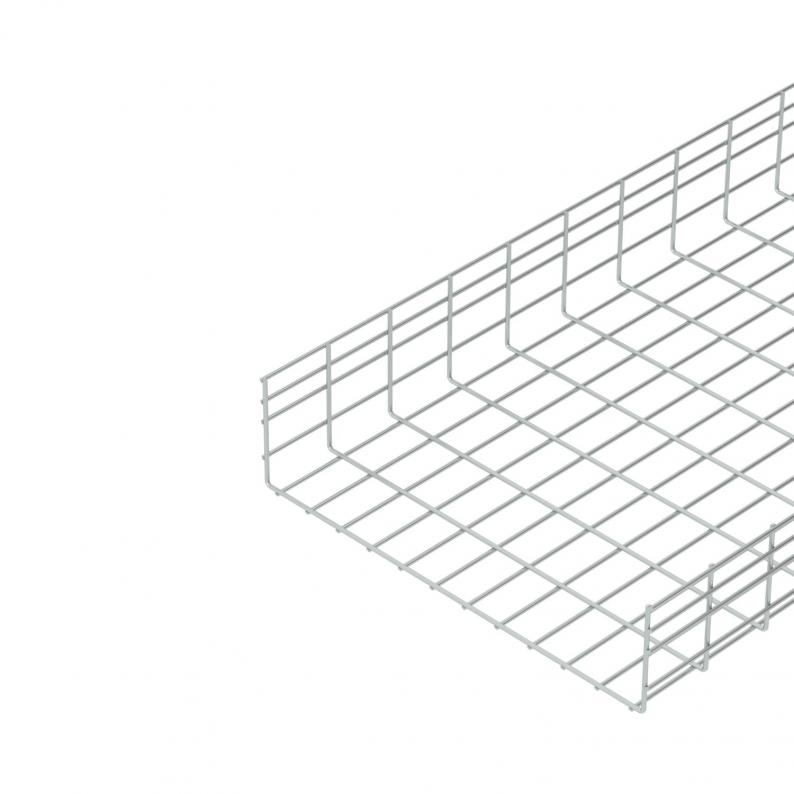

Gitterrinne aus punktgeschweißten Stahldrähten mit der Seitenhöhe 155 mm.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Technische Daten
Technische Daten
| Art des Verbinders Kabeltragsystem | geschraubt |
|---|---|
| Ausführung Verbinder | ohne Verbinder |
| Belastungstesttyp nach IEC 61537 | Typ II |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 11,7704 kg CO₂e / 1 Meter |
| Dimension | 155x600x3000 |
| Draht-Durchmesser | 6 mm |
| Farbe | zink |
| Funktionserhalt | nein |
| Integrierte Trennwand | ohne |
| Nutzquerschnitt | 88800 mm² |
| Nutzquerschnitt | 888 cm² |
| Oberfläche | galvanisch verzinkt |
| Profilform | U-Form |
| Rostfreier Stahl, gebeizt | nein |
| Schraublose Verbinder | nein |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |

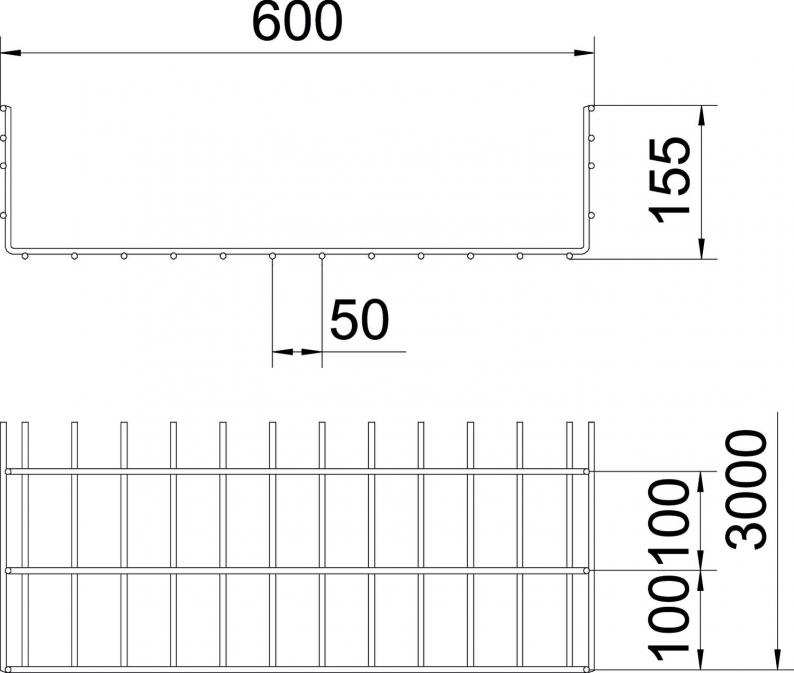

Abmessungen
| Breite | 600 mm |
|---|---|
| Höhe | 155 mm |
| Länge | 3000 mm |
| Maß B | 600 mm |
Belastungen
| Stützabstand 1,0m | 4,9 kN/m |
|---|---|
| Stützabstand 1,5m | 3,2 kN/m |
| Stützabstand 2,0m | 2,2 kN/m |
| Stützabstand 2,5m | 1,6 kN/m |
| Stützabstand 3,0m | 1,25 kN/m |
| Stützabstand 3,5m | 1,03 kN/m |
| Stützabstand 4,0m | 0,8 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (4)
Erklärungen (4)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (2)
Zubehör
Systemzubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Funktionserhalt
Länge
Höhe
Breite
Draht-Durchmesser
Nutzquerschnitt
Art.Nr.
SGR 155 300 G
nein
3000 mm
155 mm
300 mm
6 mm
438 cm²
6003681
SGR 155 500 G
nein
3000 mm
155 mm
500 mm
6 mm
738 cm²
6003685
SGR 155 600 G
nein
3000 mm
155 mm
600 mm
6 mm
888 cm²
6003687
Breite
Nutzquerschnitt
SGR 155 300 G
Art.Nr.
6003681
Funktionserhalt
nein
Länge
3000 mm
Höhe
155 mm
Breite
300 mm
Draht-Durchmesser
6 mm
Nutzquerschnitt
438 cm²
SGR 155 500 G
Art.Nr.
6003685
Nutzquerschnitt
738 cm²
Breite
500 mm
Draht-Durchmesser
6 mm
Funktionserhalt
nein
Höhe
155 mm
Länge
3000 mm
SGR 155 600 G
Art.Nr.
6003687
Funktionserhalt
nein
Nutzquerschnitt
888 cm²
Höhe
155 mm
Draht-Durchmesser
6 mm
Breite
600 mm
Länge
3000 mm
