Schwere Gitterrinne SGR 155 FT
Schwere Gitterrinne SGR 155 FT
Art.Nr. 6003696 | EAN 4012195382553
Art.Nr. / Typ
Nutzquerschnitt
Breite
Höhe
155 mm
Funktionserhalt
nein
Länge
3000 mm
Draht-Durchmesser
6 mm
kl. VKE: 3 m
3m
Beschreibung

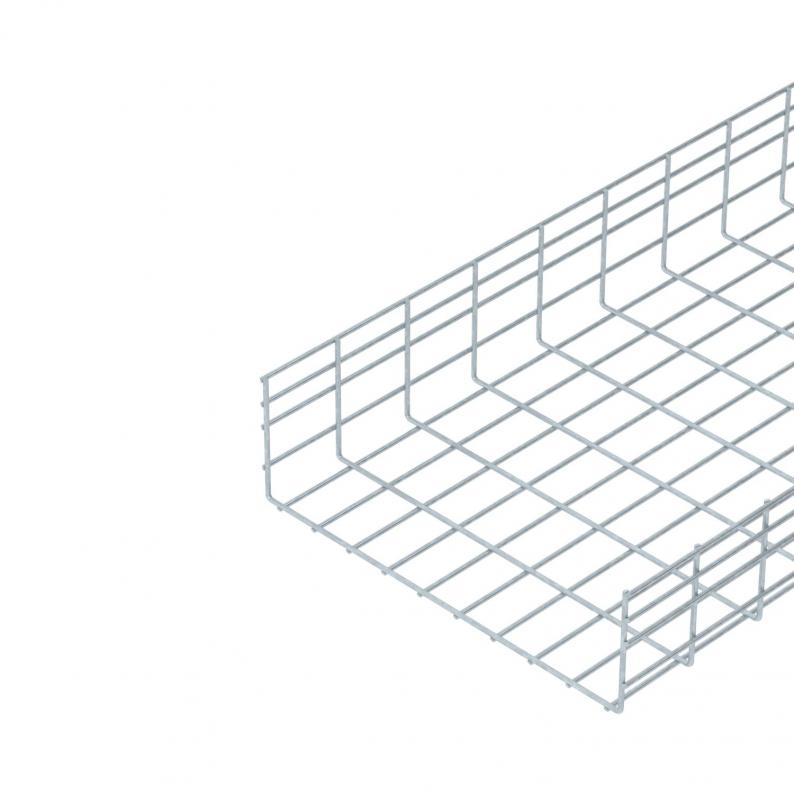

Gitterrinne aus punktgeschweißten Stahldrähten mit der Seitenhöhe 155 mm.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Technische Daten
Technische Daten
| Art des Verbinders Kabeltragsystem | geschraubt |
|---|---|
| Ausführung Verbinder | ohne Verbinder |
| Belastungstesttyp nach IEC 61537 | Typ II |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 11,786 kg CO₂e / 1 Meter |
| Dimension | 155x500x3000 |
| Draht-Durchmesser | 6 mm |
| Farbe | zink |
| Funktionserhalt | nein |
| Integrierte Trennwand | ohne |
| Nutzquerschnitt | 738 cm² |
| Nutzquerschnitt | 73800 mm² |
| Oberfläche | tauchfeuerverzinkt |
| Profilform | U-Form |
| Rostfreier Stahl, gebeizt | nein |
| Schraublose Verbinder | nein |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |

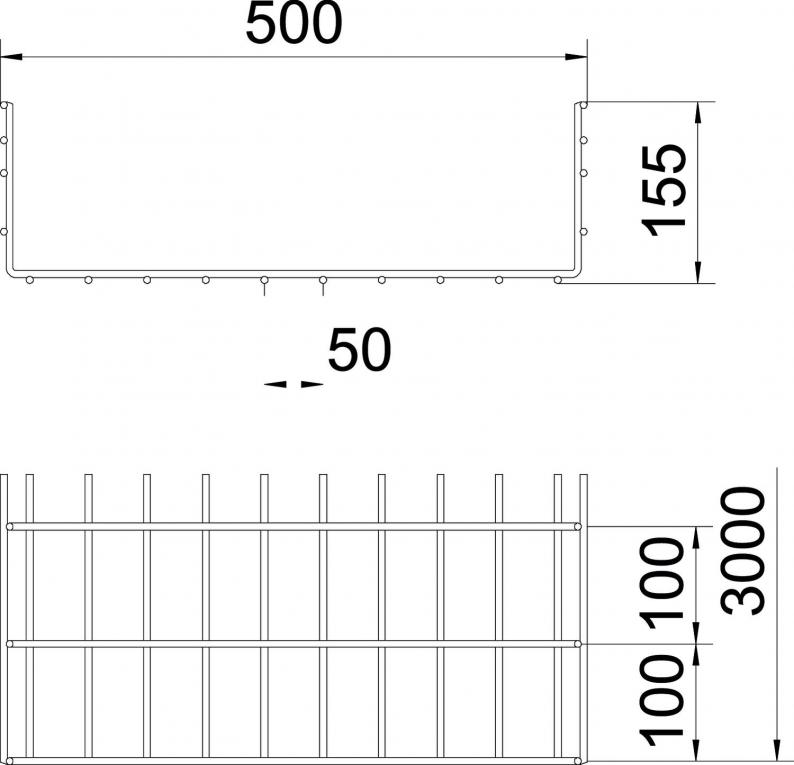

Abmessungen
| Breite | 500 mm |
|---|---|
| Höhe | 155 mm |
| Länge | 3000 mm |
| Maß B | 500 mm |
Belastungen
| Stützabstand 1,0m | 4,5 kN/m |
|---|---|
| Stützabstand 1,5m | 2,6 kN/m |
| Stützabstand 2,0m | 1,6 kN/m |
| Stützabstand 2,5m | 1,15 kN/m |
| Stützabstand 3,0m | 1 kN/m |
| Stützabstand 3,5m | 0,92 kN/m |
| Stützabstand 4,0m | 0,65 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (4)
Erklärungen (4)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (2)
Zubehör
Montagezubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Höhe
Funktionserhalt
Nutzquerschnitt
Breite
Länge
Draht-Durchmesser
Art.Nr.
SGR 155 300 FT
155 mm
nein
438 cm²
300 mm
3000 mm
6 mm
6003692
SGR 155 500 FT
155 mm
nein
738 cm²
500 mm
3000 mm
6 mm
6003696
SGR 155 600 FT
155 mm
nein
888 cm²
600 mm
3000 mm
6 mm
6003698
Nutzquerschnitt
Breite
SGR 155 300 FT
Art.Nr.
6003692
Höhe
155 mm
Funktionserhalt
nein
Nutzquerschnitt
438 cm²
Breite
300 mm
Länge
3000 mm
Draht-Durchmesser
6 mm
SGR 155 500 FT
Art.Nr.
6003696
Länge
3000 mm
Nutzquerschnitt
738 cm²
Funktionserhalt
nein
Breite
500 mm
Höhe
155 mm
Draht-Durchmesser
6 mm
SGR 155 600 FT
Art.Nr.
6003698
Nutzquerschnitt
888 cm²
Breite
600 mm
Länge
3000 mm
Höhe
155 mm
Funktionserhalt
nein
Draht-Durchmesser
6 mm
