Potentialausgleichsschiene 1804 für Aufputzmontage
Potentialausgleichsschiene 1804 für Aufputzmontage
Art.Nr. 5015557 | EAN 4012195477839
Art.Nr. / Typ
5015557 / 1804 AP
Farbe
lichtgrau; RAL 7035
Höhe
39,3 mm
Breite
90,5 mm
Länge
90,5 mm
kl. VKE: 10 Stück
10Stück
Beschreibung

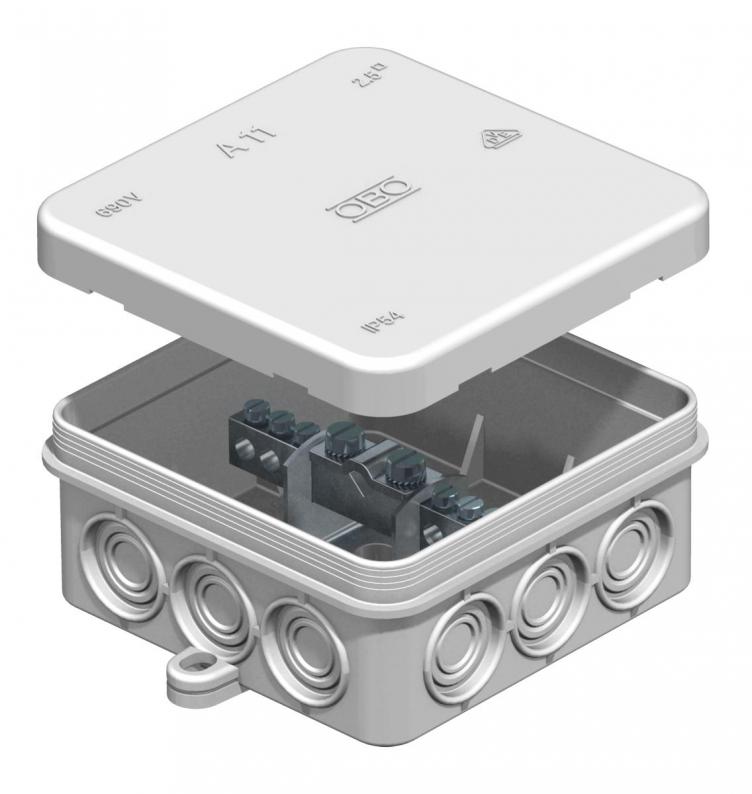

• montierte Potentialausgleichsschiene 1804 im Kabelabzweigkasten
• Kabelabzweigkasten mit Vorprägung zum Einführen der erforderlichen Leitungen und Deckel
• Kontaktleiste aus Messing, vernickelt
• Schrauben und Klemmbügel aus Stahl, galvanisch verzinkt
Anschlussmöglichkeiten:
• 6 Leitungen 1,5-10 mm²
• 1 Leitung 6-16 mm²
• Kabelabzweigkasten mit Vorprägung zum Einführen der erforderlichen Leitungen und Deckel
• Kontaktleiste aus Messing, vernickelt
• Schrauben und Klemmbügel aus Stahl, galvanisch verzinkt
Anschlussmöglichkeiten:
• 6 Leitungen 1,5-10 mm²
• 1 Leitung 6-16 mm²
Technische Daten
Technische Daten
| Anzahl Anschluss Leitung bis 16 mm² starr | 1 |
|---|---|
| Anzahl Anschluss Leitung bis 6 mm² starr | 6 |
| Anzahl Anschluss Rundleiter gesamt | 7 |
| Ausführung | im Gehäuse |
| Bauform | Aufbau fix |
| Dimension | 90,5x90,5x39 |
| Farbe | lichtgrau; RAL 7035 |
| Isolator | ja |
| Oberfläche der Klemme | galvanisch verzinkt |
| Oberfläche der Kontaktschiene | vernickelt |
| Werkstoff | Polyethylen |
| Werkstoff der Klemme | Stahl |
| Werkstoff der Kontaktschiene | Messing |

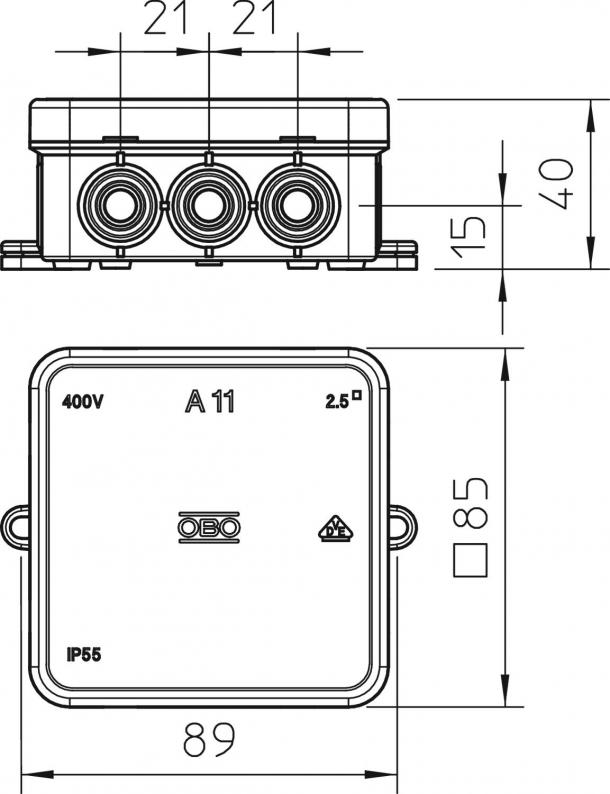

Abmessungen
| Breite | 90,5 mm |
|---|---|
| Höhe | 39,3 mm |
| Länge | 90,5 mm |
