Montageschiene MS5030, Schlitz 22 mm,FT, ungelocht

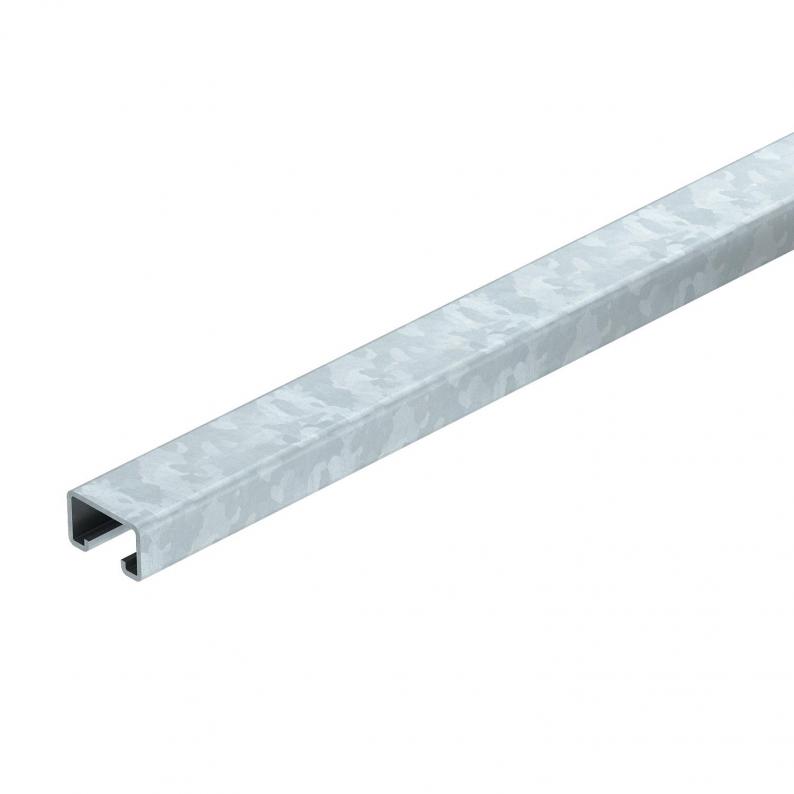

Montageschiene MS5030, Schlitz 22 mm,FT, ungelocht
Art.Nr. 1121529 | EAN 4012195049517
Art.Nr. / Typ
Länge
Breite
50 mm
Materialstärke
3 mm
Höhe
30 mm
Oberfläche
tauchfeuerverzinkt
kl. VKE: 6 m
6m
Beschreibung
Schwere C-Profilschiene zur individuellen Installation von Tragekonstruktionen für z.B. Kabelrinnen oder als Konsole für Schaltschränke. Auch verwendbar zur Kabelverlegung, in Verbindung mit Bügelschellen mit U-Fuß.
Technische Daten
Technische Daten
| Abbrechbar | nein |
|---|---|
| Art der Lochung | ohne |
| Ausführung | Einfachprofil |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 6,2817 kg CO₂e / 1 Meter |
| Dimension | 6000x50x30 |
| Funktionserhalt | nein |
| Materialstärke | 3 mm |
| Mit Lochung | nein |
| Mit Zahnung | nein |
| Oberfläche | tauchfeuerverzinkt |
| Profilform | C-Profil |
| Schlitzweite | 22 mm |
| Statischer Wert A | 1,74 cm² |
| Statischer Wert ly | 1,19 cm |
| Statischer Wert lz | 4,46 cm |
| Statischer Wert Wy | 1,05 cm² |
| Statischer Wert Wz | 2,23 cm² |
| Werkstoff | Stahl |

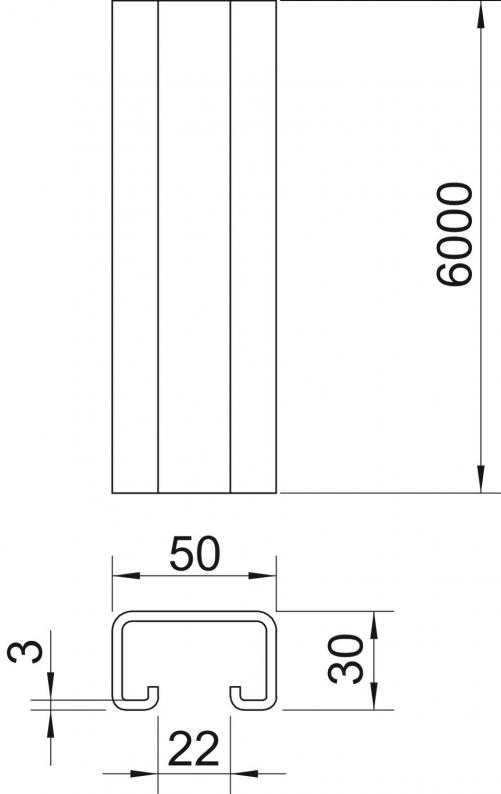

Abmessungen
| Breite | 50 mm |
|---|---|
| Höhe | 30 mm |
| Länge | 6000 mm |
| Maß L | 6000 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (2)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Breite
Materialstärke
Länge
Höhe
Oberfläche
Art.Nr.
MS5030UP2000FT
50 mm
3 mm
2000 mm
30 mm
tauchfeuerverzinkt
1121524
MS5030UP6000FT
50 mm
3 mm
6000 mm
30 mm
tauchfeuerverzinkt
1121529
Länge
MS5030UP2000FT
Art.Nr.
1121524
Breite
50 mm
Materialstärke
3 mm
Länge
2000 mm
Höhe
30 mm
Oberfläche
tauchfeuerverzinkt
MS5030UP6000FT
Art.Nr.
1121529
Oberfläche
tauchfeuerverzinkt
Materialstärke
3 mm
Länge
6000 mm
Breite
50 mm
Höhe
30 mm
