Montageschiene MS5030, Schlitz 22 mm,FT, ungelocht
Montageschiene MS5030, Schlitz 22 mm,FT, ungelocht
Art.Nr. 1121524 | EAN 4012196471065
Art.Nr. / Typ
Länge
Materialstärke
3 mm
Oberfläche
tauchfeuerverzinkt
Höhe
30 mm
Breite
50 mm
kl. VKE: 20 m
20m
Beschreibung

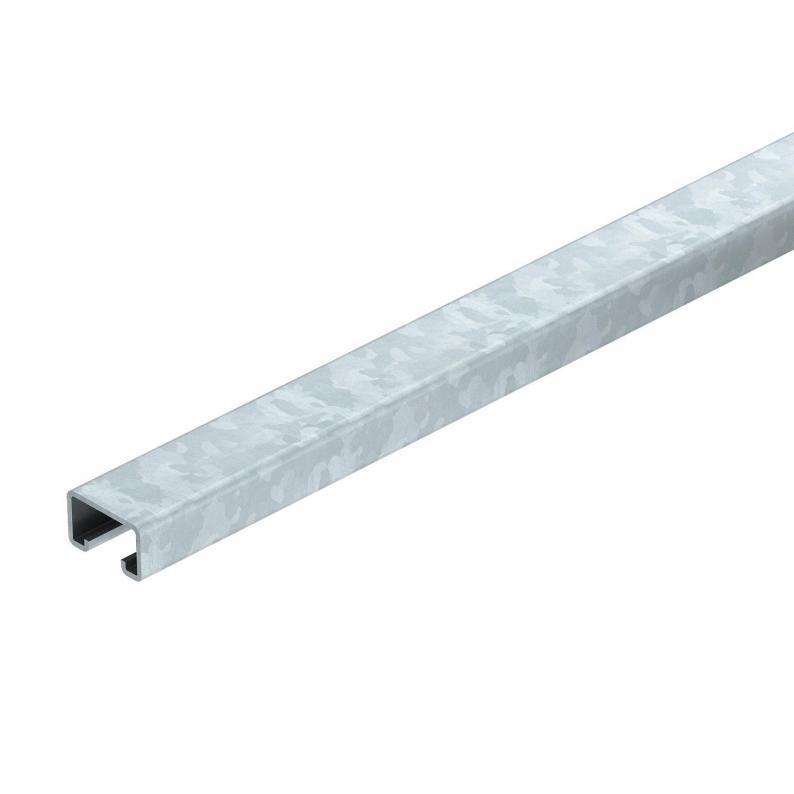

Schwere C-Profilschiene zur individuellen Installation von Tragekonstruktionen für z.B. Kabelrinnen oder als Konsole für Schaltschränke. Auch verwendbar zur Kabelverlegung, in Verbindung mit Bügelschellen mit U-Fuß.
Technische Daten
Technische Daten
| Abbrechbar | nein |
|---|---|
| Art der Lochung | ohne |
| Ausführung | Einfachprofil |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 6,1135 kg CO₂e / 1 Meter |
| Dimension | 2000x50x30 |
| Funktionserhalt | nein |
| Materialstärke | 3 mm |
| Mit Lochung | nein |
| Mit Zahnung | nein |
| Oberfläche | tauchfeuerverzinkt |
| Profilform | C-Profil |
| Schlitzweite | 22 mm |
| Statischer Wert A | 1,74 cm² |
| Statischer Wert ly | 1,19 cm |
| Statischer Wert lz | 4,46 cm |
| Statischer Wert Wy | 1,05 cm² |
| Statischer Wert Wz | 2,23 cm² |
| Werkstoff | Stahl |

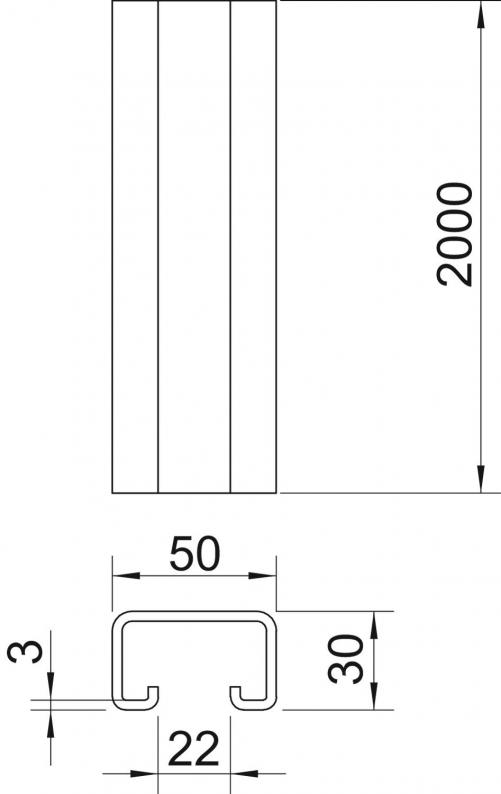

Abmessungen
| Breite | 50 mm |
|---|---|
| Höhe | 30 mm |
| Länge | 2000 mm |
| Maß L | 2000 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (2)
Artikelbilder (3)
3D Daten Downloads (1)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Materialstärke
Länge
Oberfläche
Höhe
Breite
Art.Nr.
MS5030UP2000FT
3 mm
2000 mm
tauchfeuerverzinkt
30 mm
50 mm
1121524
MS5030UP6000FT
3 mm
6000 mm
tauchfeuerverzinkt
30 mm
50 mm
1121529
Länge
MS5030UP2000FT
Art.Nr.
1121524
Materialstärke
3 mm
Länge
2000 mm
Oberfläche
tauchfeuerverzinkt
Höhe
30 mm
Breite
50 mm
MS5030UP6000FT
Art.Nr.
1121529
Höhe
30 mm
Länge
6000 mm
Breite
50 mm
Materialstärke
3 mm
Oberfläche
tauchfeuerverzinkt
