Montageschiene MS5030, Schlitz 22 mm, FT, gelocht

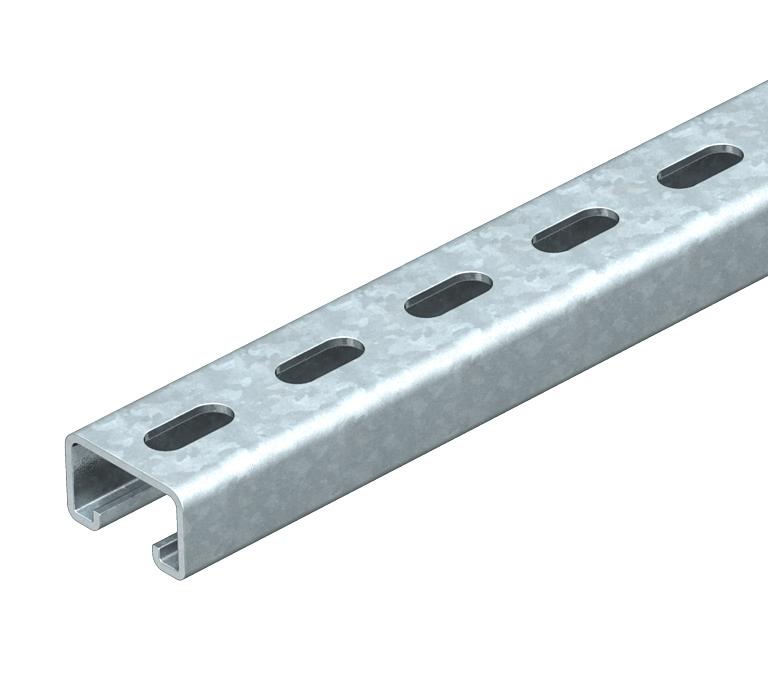

Montageschiene MS5030, Schlitz 22 mm, FT, gelocht
Art.Nr. 1121243 | EAN 4012195672975
Art.Nr. / Typ
Länge
Breite
50 mm
Höhe
30 mm
Materialstärke
3 mm
Oberfläche
tauchfeuerverzinkt
kl. VKE: 1 Stück
1Stück
Beschreibung
Schwere C-Profilschiene zur individuellen Installation von Tragekonstruktionen für z.B. Kabelrinnen oder als Konsole für Schaltschränke. Auch verwendbar zur Kabelverlegung, in Verbindung mit Bügelschellen mit U-Fuß.
Technische Daten
Technische Daten
| Abbrechbar | nein |
|---|---|
| Art der Lochung | Rücken gelocht |
| Ausführung | Einfachprofil |
| Bohrlochabstand mittig | 50 mm |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 1,9324 kg CO₂e / 1 Stück |
| Dimension | 300x50x30 |
| Funktionserhalt | ja |
| Materialstärke | 3 mm |
| Mit Lochung | ja |
| Mit Zahnung | nein |
| Oberfläche | tauchfeuerverzinkt |
| Profilform | C-Profil |
| Schlitzweite | 22 mm |
| Statischer Wert A | 3,39 cm² |
| Statischer Wert ly | 3,99 cm |
| Statischer Wert lz | 13,11 cm |
| Statischer Wert Wy | 3,95 cm² |
| Statischer Wert Wz | 6,38 cm² |
| Werkstoff | Stahl |

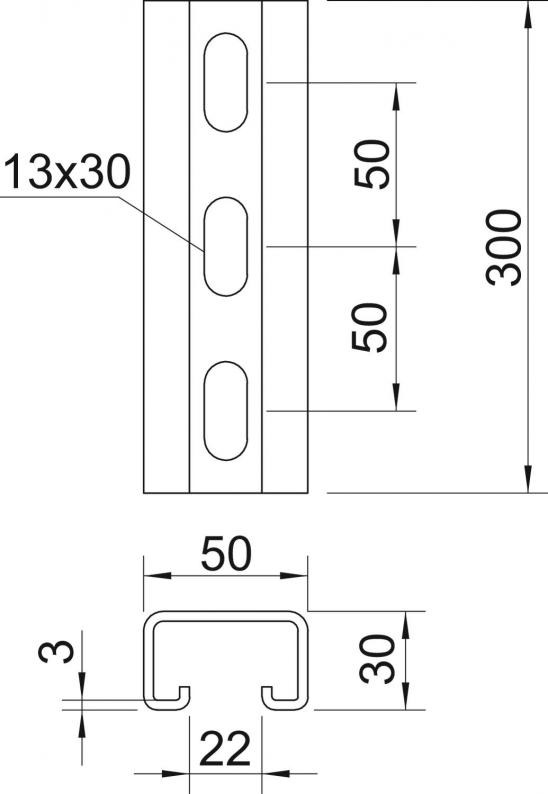

Abmessungen
| Breite | 50 mm |
|---|---|
| Höhe | 30 mm |
| Länge | 300 mm |
| Maß L | 300 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (5)
Artikelbilder (2)
3D Daten Downloads (2)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Breite
Höhe
Länge
Materialstärke
Oberfläche
Art.Nr.
MS5030P0300FT
50 mm
30 mm
300 mm
3 mm
tauchfeuerverzinkt
1121243
MS5030P0400FT
50 mm
30 mm
400 mm
3 mm
tauchfeuerverzinkt
1121278
MS5030P0600FT
50 mm
30 mm
600 mm
3 mm
tauchfeuerverzinkt
1121294
MS5030P0800FT
50 mm
30 mm
800 mm
3 mm
tauchfeuerverzinkt
1121308
MS5030P0700FT
50 mm
30 mm
700 mm
3 mm
tauchfeuerverzinkt
1121332
MS5030P0900FT
50 mm
30 mm
900 mm
3 mm
tauchfeuerverzinkt
1121336
MS5030P1500FT
50 mm
30 mm
1500 mm
3 mm
tauchfeuerverzinkt
1121363
MS5030P0200FT
50 mm
30 mm
200 mm
3 mm
tauchfeuerverzinkt
1121391
MS5030P0500FT
50 mm
30 mm
500 mm
3 mm
tauchfeuerverzinkt
1121405
Länge
MS5030P0300FT
Art.Nr.
1121243
Breite
50 mm
Höhe
30 mm
Länge
300 mm
Materialstärke
3 mm
Oberfläche
tauchfeuerverzinkt
MS5030P0400FT
Art.Nr.
1121278
Oberfläche
tauchfeuerverzinkt
Materialstärke
3 mm
Höhe
30 mm
Länge
400 mm
Breite
50 mm
MS5030P0600FT
Art.Nr.
1121294
Oberfläche
tauchfeuerverzinkt
Materialstärke
3 mm
Länge
600 mm
Breite
50 mm
Höhe
30 mm
MS5030P0800FT
Art.Nr.
1121308
Materialstärke
3 mm
Breite
50 mm
Höhe
30 mm
Oberfläche
tauchfeuerverzinkt
Länge
800 mm
MS5030P0700FT
Art.Nr.
1121332
Oberfläche
tauchfeuerverzinkt
Breite
50 mm
Materialstärke
3 mm
Länge
700 mm
Höhe
30 mm
MS5030P0900FT
Art.Nr.
1121336
Materialstärke
3 mm
Länge
900 mm
Breite
50 mm
Oberfläche
tauchfeuerverzinkt
Höhe
30 mm
MS5030P1500FT
Art.Nr.
1121363
Länge
1500 mm
Breite
50 mm
Materialstärke
3 mm
Oberfläche
tauchfeuerverzinkt
Höhe
30 mm
MS5030P0200FT
Art.Nr.
1121391
Höhe
30 mm
Breite
50 mm
Länge
200 mm
Materialstärke
3 mm
Oberfläche
tauchfeuerverzinkt
MS5030P0500FT
Art.Nr.
1121405
Höhe
30 mm
Länge
500 mm
Breite
50 mm
Oberfläche
tauchfeuerverzinkt
Materialstärke
3 mm
