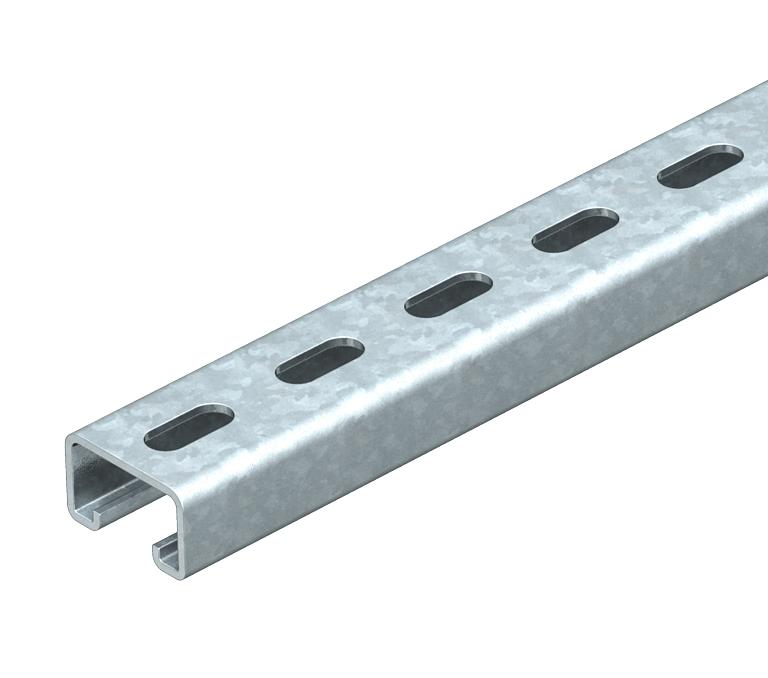

Montageschiene MS5030, Schlitz 22 mm, FT, gelocht

Montageschiene MS5030, Schlitz 22 mm, FT, gelocht

Art.Nr. 1121448 | EAN 4012195886211

Alle Ausführungen anzeigen
Art.Nr. / Typ
Länge
Breite
50 mm
Oberfläche
tauchfeuerverzinkt
Höhe
30 mm
Materialstärke
3 mm

kl. VKE: 1 m

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsZubehörAusführungen

Beschreibung

Schwere C-Profilschiene zur individuellen Installation von Tragekonstruktionen für z.B. Kabelrinnen oder als Konsole für Schaltschränke. Auch verwendbar zur Kabelverlegung, in Verbindung mit Bügelschellen mit U-Fuß.
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung
  • Schlitzweite 22 mm
  • Bügelschelle f. C-Profilschiene, Schlitzweite 18-22 mm
  • Funktionserhaltklasse E30
  • Funktionserhaltklasse E90

Technische Daten

Technische Daten

Abbrechbarnein
Art der LochungRücken gelocht
AusführungEinfachprofil
Bohrlochabstand mittig50 mm
CO₂ Fußabdruck (GWP) Cradle-to-Gate6,4201 kg CO₂e / 1 Meter

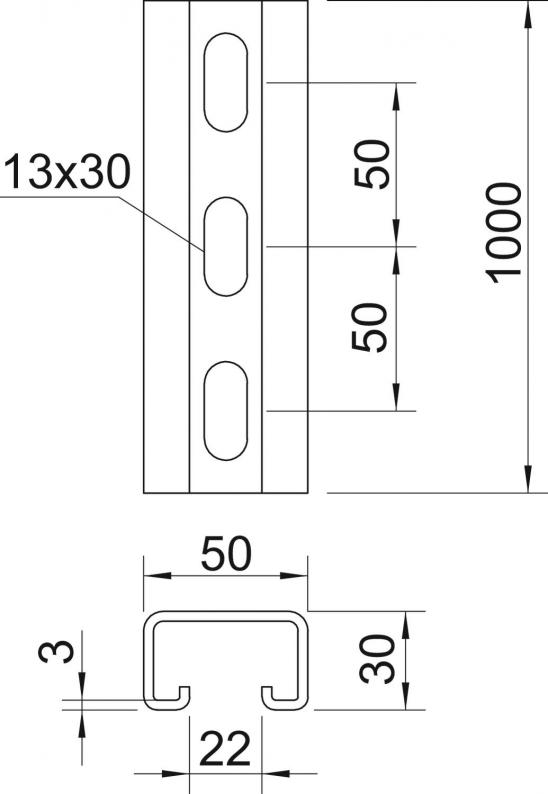

Dimension1000x50x30
Funktionserhaltja
Materialstärke3 mm
Mit Lochungja
Mit Zahnungnein
Oberflächetauchfeuerverzinkt
ProfilformC-Profil
Schlitzweite22 mm
Statischer Wert A3,39 cm²
Statischer Wert ly3,99 cm
Statischer Wert lz13,11 cm
Statischer Wert Wy3,95 cm²
Statischer Wert Wz6,38 cm²
WerkstoffStahl

Abmessungen

Breite50 mm
Höhe30 mm
Länge1000 mm
Maß L1000 mm

Downloads

0 ausgewählt

Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (4)
Artikelbilder (2)
3D Daten Downloads (1)

Zubehör

Systemzubehör

Art.Nr. 1147164

Gleitmutter ZL
Typ
MS50SN M10 ZL

kl. VKE: 50 Stück

Art.Nr. 1148218

Hakenkopfschraube ZL
Typ
MS50HB M10x30 ZL

kl. VKE: 50 Stück

Typ
2056U 22 FT

kl. VKE: 100 Stück

Ausführungen

Länge
MS5030P1000FT
Art.Nr.
1121448
Länge
1000 mm
Breite
50 mm
Oberfläche
tauchfeuerverzinkt
Höhe
30 mm
Materialstärke
3 mm
MS5030P2000FT
Art.Nr.
1121464
Materialstärke
3 mm
Breite
50 mm
Höhe
30 mm
Länge
2000 mm
Oberfläche
tauchfeuerverzinkt
MS5030P3000FT
Art.Nr.
1121466
Länge
3000 mm
Höhe
30 mm
Breite
50 mm
Oberfläche
tauchfeuerverzinkt
Materialstärke
3 mm
MS5030P6000FT
Art.Nr.
1121472
Höhe
30 mm
Länge
6000 mm
Breite
50 mm
Oberfläche
tauchfeuerverzinkt
Materialstärke
3 mm
