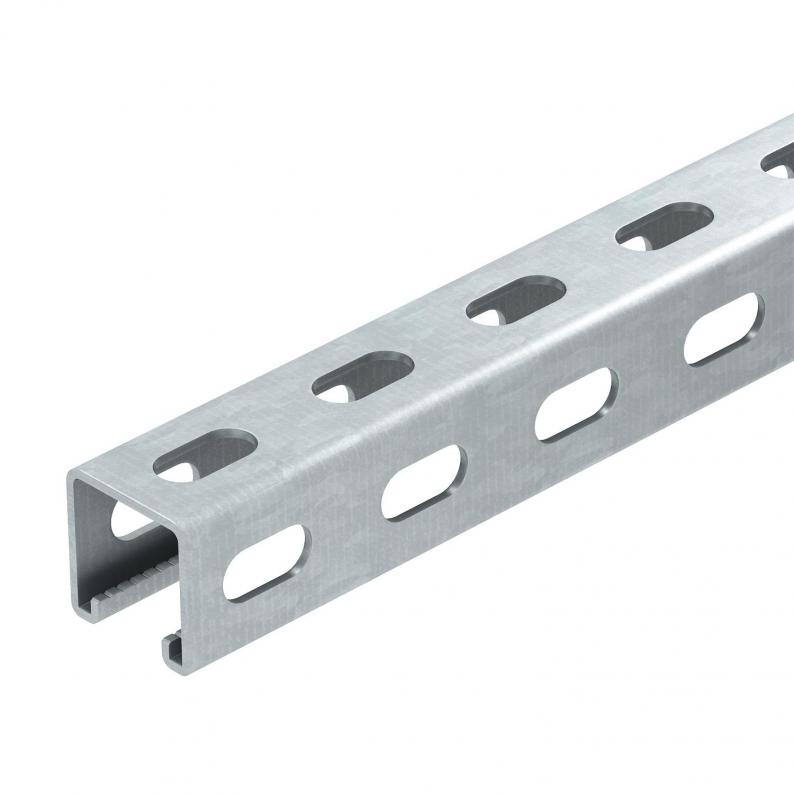

Montageschiene MS4141, Schlitzweite 22mm, FT, Seitenlochung
Montageschiene MS4141, Schlitzweite 22mm, FT, Seitenlochung
Art.Nr. 1122487 | EAN 4012195050742



Art.Nr. / Typ
Länge
Materialstärke
2,5 mm
Höhe
41 mm
Oberfläche
tauchfeuerverzinkt
Breite
41 mm
kl. VKE: 6 m
6m
Beschreibung
Schwere C-Profilschiene zur individuellen Installation von Tragekonstruktionen für z.B. Kabelrinnen oder als Konsole für Schaltschränke. Auch verwendbar zur Kabelverlegung, in Verbindung mit Bügelschellen mit U-Fuß.
Technische Daten
Technische Daten
Abbrechbar | nein |
---|---|
Art der Lochung | 3 Seiten gelocht |
Ausführung | Einfachprofil |
Bohrlochabstand mittig | 50 mm |
CO₂ Fußabdruck (GWP) Cradle-to-Gate | 5,4677 kg CO₂e / 1 Meter |
Dimension | 6000x41x41 |
Funktionserhalt | ja |
Lochgröße | 11x25 mm |
Materialstärke | 2,5 mm |
Mit Lochung | ja |
Mit Zahnung | ja |
Oberfläche | tauchfeuerverzinkt |
Profilform | C-Profil |
Schlitzweite | 22 mm |
Statischer Wert A | 2,42 cm² |
Statischer Wert ly | 6 cm |
Statischer Wert lz | 6,97 cm |
Statischer Wert Wy | 2,49 cm² |
Statischer Wert Wz | 2,88 cm² |
Werkstoff | Stahl |
Abmessungen
Breite | 41 mm |
---|---|
Höhe | 41 mm |
Länge | 6000 mm |
Maß L | 6000 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (4)
Artikelbilder (2)
3D Daten Downloads (2)
Ausführungen
Typ
Materialstärke
Höhe
Oberfläche
Breite
Länge
Art.Nr.
MS4141PP1000FT
2,5 mm
41 mm
tauchfeuerverzinkt
41 mm
1000 mm
1122479
MS4141PP3000FT
2,5 mm
41 mm
tauchfeuerverzinkt
41 mm
3000 mm
1122483
MS4141PP6000FT
2,5 mm
41 mm
tauchfeuerverzinkt
41 mm
6000 mm
1122487
Länge
MS4141PP1000FT
Art.Nr.
1122479
Materialstärke
2,5 mm
Höhe
41 mm
Oberfläche
tauchfeuerverzinkt
Breite
41 mm
Länge
1000 mm
MS4141PP3000FT
Art.Nr.
1122483
Höhe
41 mm
Materialstärke
2,5 mm
Länge
3000 mm
Oberfläche
tauchfeuerverzinkt
Breite
41 mm
MS4141PP6000FT
Art.Nr.
1122487
Breite
41 mm
Länge
6000 mm
Oberfläche
tauchfeuerverzinkt
Materialstärke
2,5 mm
Höhe
41 mm
