Montageschiene MS4141, Schlitzweite 22mm, FT, Seitenlochung

Montageschiene MS4141, Schlitzweite 22mm, FT, Seitenlochung

Art.Nr. 1122483 | EAN 4012195050735

Alle Ausführungen anzeigen
Art.Nr. / Typ
Länge
Oberfläche
tauchfeuerverzinkt
Breite
41 mm
Materialstärke
2,5 mm
Höhe
41 mm

kl. VKE: 3 m

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsAusführungen

Beschreibung

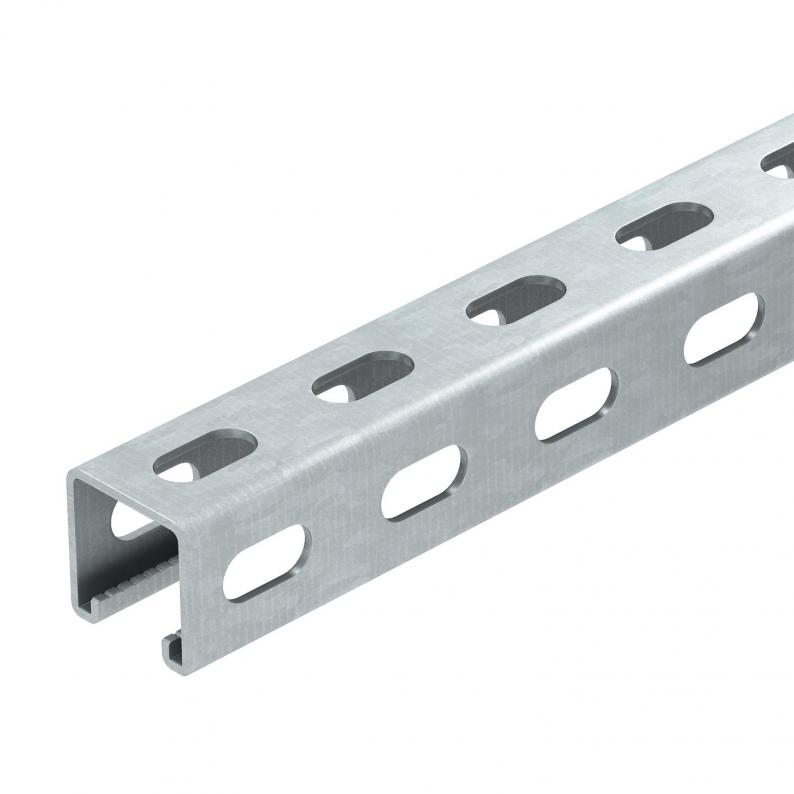

Schwere C-Profilschiene zur individuellen Installation von Tragekonstruktionen für z.B. Kabelrinnen oder als Konsole für Schaltschränke. Auch verwendbar zur Kabelverlegung, in Verbindung mit Bügelschellen mit U-Fuß.
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung
  • Bügelschelle f. C-Profilschiene, Schlitzweite 18-22 mm
  • Schlitzweite 22 mm
  • Funktionserhaltklasse E30
  • Funktionserhaltklasse E90

Technische Daten

Technische Daten

Abbrechbarnein
Art der Lochung3 Seiten gelocht
AusführungEinfachprofil
Bohrlochabstand mittig50 mm
CO2 Fußabdruck (GWP) Cradle-to-Gate5,2739 kg CO₂e / 1 Meter
Dimension3000x41x41
Funktionserhaltja
Lochgröße11x25 mm
Materialstärke2,5 mm
Mit Lochungja
Mit Zahnungja
Oberflächetauchfeuerverzinkt
ProfilformC-Profil
Schlitzweite22 mm
Statischer Wert A2,42 cm²
Statischer Wert ly6 cm
Statischer Wert lz6,97 cm
Statischer Wert Wy2,49 cm²
Statischer Wert Wz2,88 cm²
WerkstoffStahl

Abmessungen

Breite41 mm
Höhe41 mm
Länge3000 mm
Maß L3000 mm

Downloads

0 ausgewählt

Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (4)
Artikelbilder (2)
3D Daten Downloads (2)

Ausführungen

Länge
MS4141PP1000FT
Art.Nr.
1122479
Oberfläche
tauchfeuerverzinkt
Breite
41 mm
Länge
1000 mm
Materialstärke
2,5 mm
Höhe
41 mm
MS4141PP3000FT
Art.Nr.
1122483
Länge
3000 mm
Oberfläche
tauchfeuerverzinkt
Höhe
41 mm
Breite
41 mm
Materialstärke
2,5 mm
MS4141PP6000FT
Art.Nr.
1122487
Materialstärke
2,5 mm
Länge
6000 mm
Breite
41 mm
Oberfläche
tauchfeuerverzinkt
Höhe
41 mm
