Montageschiene MS4141, Schlitz 22 mm, FT, gelocht

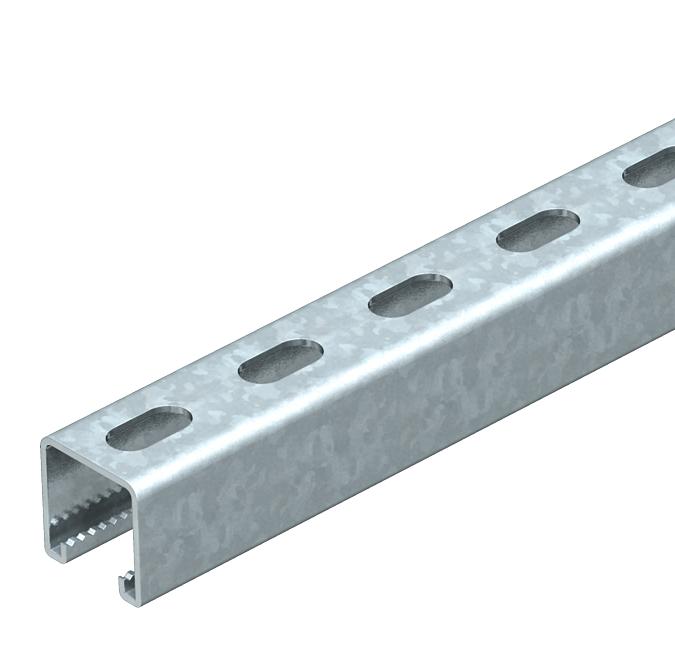

Montageschiene MS4141, Schlitz 22 mm, FT, gelocht
Art.Nr. 1122576 | EAN 4012195487098
Art.Nr. / Typ
Länge
Höhe
41 mm
Oberfläche
tauchfeuerverzinkt
Breite
41 mm
Materialstärke
2,5 mm
kl. VKE: 1 Stück
1Stück
Beschreibung
Schwere C-Profilschiene zur individuellen Installation von Tragekonstruktionen für z.B. Kabelrinnen oder als Konsole für Schaltschränke. Auch verwendbar zur Kabelverlegung, in Verbindung mit Bügelschellen mit U-Fuß.
Technische Daten
Technische Daten
| Abbrechbar | nein |
|---|---|
| Art der Lochung | Rücken gelocht |
| Ausführung | Einfachprofil |
| Bohrlochabstand mittig | 50 mm |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 4,7486 kg CO₂e / 1 Stück |
| Dimension | 800x41x41 |
| Funktionserhalt | ja |
| Lochgröße | 14x28 mm |
| Materialstärke | 2,5 mm |
| Mit Lochung | ja |
| Mit Zahnung | ja |
| Oberfläche | tauchfeuerverzinkt |
| Profilform | C-Profil |
| Schlitzweite | 22 mm |
| Statischer Wert A | 2,97 cm² |
| Statischer Wert ly | 6,05 cm |
| Statischer Wert lz | 9,01 cm |
| Statischer Wert Wy | 2,91 cm² |
| Statischer Wert Wz | 4,4 cm² |
| Werkstoff | Stahl |

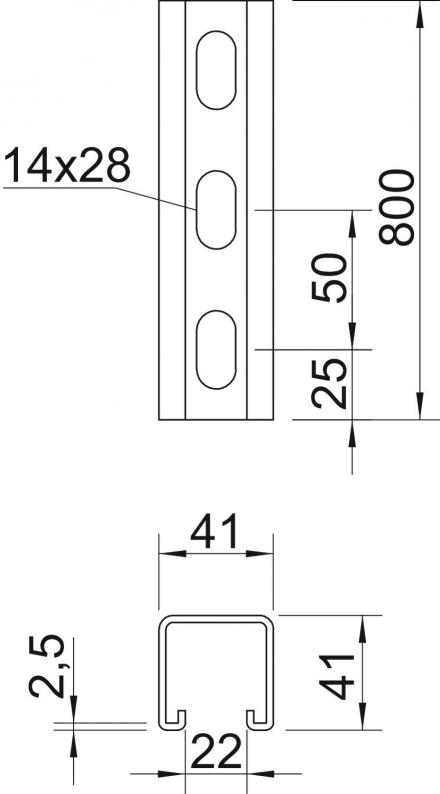

Abmessungen
| Breite | 41 mm |
|---|---|
| Höhe | 41 mm |
| Länge | 800 mm |
| Maß L | 800 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (5)
Artikelbilder (2)
3D Daten Downloads (2)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Höhe
Oberfläche
Breite
Länge
Materialstärke
Art.Nr.
MS4141P0200FT
41 mm
tauchfeuerverzinkt
41 mm
200 mm
2,5 mm
1122509
MS4141P0300FT
41 mm
tauchfeuerverzinkt
41 mm
300 mm
2,5 mm
1122517
MS4141P0400FT
41 mm
tauchfeuerverzinkt
41 mm
400 mm
2,5 mm
1122525
MS4141P0500FT
41 mm
tauchfeuerverzinkt
41 mm
500 mm
2,5 mm
1122533
MS4141P0600FT
41 mm
tauchfeuerverzinkt
41 mm
600 mm
2,5 mm
1122541
MS4141P0700FT
41 mm
tauchfeuerverzinkt
41 mm
700 mm
2,5 mm
1122568
MS4141P0800FT
41 mm
tauchfeuerverzinkt
41 mm
800 mm
2,5 mm
1122576
MS4141P0900FT
41 mm
tauchfeuerverzinkt
41 mm
900 mm
2,5 mm
1122584
Länge
MS4141P0200FT
Art.Nr.
1122509
Höhe
41 mm
Oberfläche
tauchfeuerverzinkt
Breite
41 mm
Länge
200 mm
Materialstärke
2,5 mm
MS4141P0300FT
Art.Nr.
1122517
Länge
300 mm
Materialstärke
2,5 mm
Breite
41 mm
Höhe
41 mm
Oberfläche
tauchfeuerverzinkt
MS4141P0400FT
Art.Nr.
1122525
Höhe
41 mm
Materialstärke
2,5 mm
Breite
41 mm
Länge
400 mm
Oberfläche
tauchfeuerverzinkt
MS4141P0500FT
Art.Nr.
1122533
Oberfläche
tauchfeuerverzinkt
Materialstärke
2,5 mm
Länge
500 mm
Höhe
41 mm
Breite
41 mm
MS4141P0600FT
Art.Nr.
1122541
Oberfläche
tauchfeuerverzinkt
Breite
41 mm
Länge
600 mm
Höhe
41 mm
Materialstärke
2,5 mm
MS4141P0700FT
Art.Nr.
1122568
Höhe
41 mm
Oberfläche
tauchfeuerverzinkt
Länge
700 mm
Materialstärke
2,5 mm
Breite
41 mm
MS4141P0800FT
Art.Nr.
1122576
Oberfläche
tauchfeuerverzinkt
Höhe
41 mm
Breite
41 mm
Materialstärke
2,5 mm
Länge
800 mm
MS4141P0900FT
Art.Nr.
1122584
Oberfläche
tauchfeuerverzinkt
Länge
900 mm
Breite
41 mm
Höhe
41 mm
Materialstärke
2,5 mm
