Montageschiene MS4141, Schlitz 22 mm, FT, gelocht

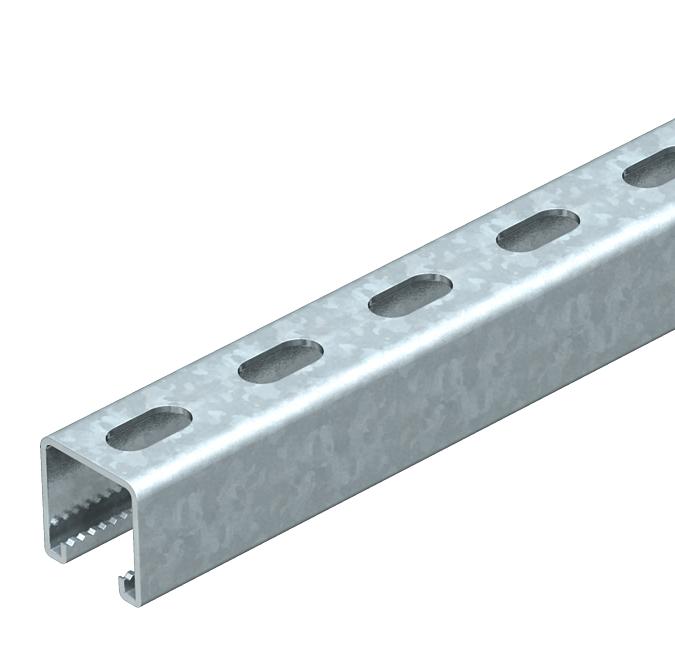

Montageschiene MS4141, Schlitz 22 mm, FT, gelocht
Art.Nr. 1122533 | EAN 4012195486794
Art.Nr. / Typ
Länge
Breite
41 mm
Höhe
41 mm
Materialstärke
2,5 mm
Oberfläche
tauchfeuerverzinkt
kl. VKE: 1 Stück
1Stück
Beschreibung
Schwere C-Profilschiene zur individuellen Installation von Tragekonstruktionen für z.B. Kabelrinnen oder als Konsole für Schaltschränke. Auch verwendbar zur Kabelverlegung, in Verbindung mit Bügelschellen mit U-Fuß.
Technische Daten
Technische Daten
| Abbrechbar | nein |
|---|---|
| Art der Lochung | Rücken gelocht |
| Ausführung | Einfachprofil |
| Bohrlochabstand mittig | 50 mm |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 3,0415 kg CO₂e / 1 Stück |
| Dimension | 500x41x41 |
| Funktionserhalt | ja |
| Lochgröße | 14x28 mm |
| Materialstärke | 2,5 mm |
| Mit Lochung | ja |
| Mit Zahnung | ja |
| Oberfläche | tauchfeuerverzinkt |
| Profilform | C-Profil |
| Schlitzweite | 22 mm |
| Statischer Wert A | 2,97 cm² |
| Statischer Wert ly | 6,05 cm |
| Statischer Wert lz | 9,01 cm |
| Statischer Wert Wy | 2,91 cm² |
| Statischer Wert Wz | 4,4 cm² |
| Werkstoff | Stahl |

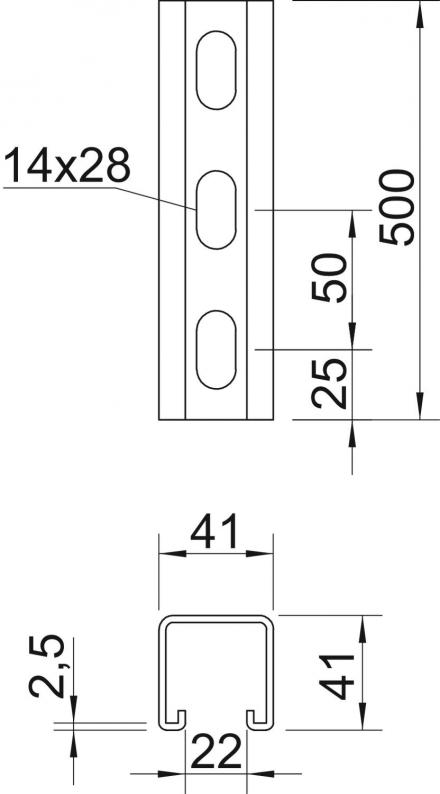

Abmessungen
| Breite | 41 mm |
|---|---|
| Höhe | 41 mm |
| Länge | 500 mm |
| Maß L | 500 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (5)
Artikelbilder (2)
3D Daten Downloads (2)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Breite
Länge
Höhe
Materialstärke
Oberfläche
Art.Nr.
MS4141P0200FT
41 mm
200 mm
41 mm
2,5 mm
tauchfeuerverzinkt
1122509
MS4141P0300FT
41 mm
300 mm
41 mm
2,5 mm
tauchfeuerverzinkt
1122517
MS4141P0400FT
41 mm
400 mm
41 mm
2,5 mm
tauchfeuerverzinkt
1122525
MS4141P0500FT
41 mm
500 mm
41 mm
2,5 mm
tauchfeuerverzinkt
1122533
MS4141P0600FT
41 mm
600 mm
41 mm
2,5 mm
tauchfeuerverzinkt
1122541
MS4141P0700FT
41 mm
700 mm
41 mm
2,5 mm
tauchfeuerverzinkt
1122568
MS4141P0800FT
41 mm
800 mm
41 mm
2,5 mm
tauchfeuerverzinkt
1122576
MS4141P0900FT
41 mm
900 mm
41 mm
2,5 mm
tauchfeuerverzinkt
1122584
