Montageschiene MS4141, Schlitz 22 mm, FT, gelocht

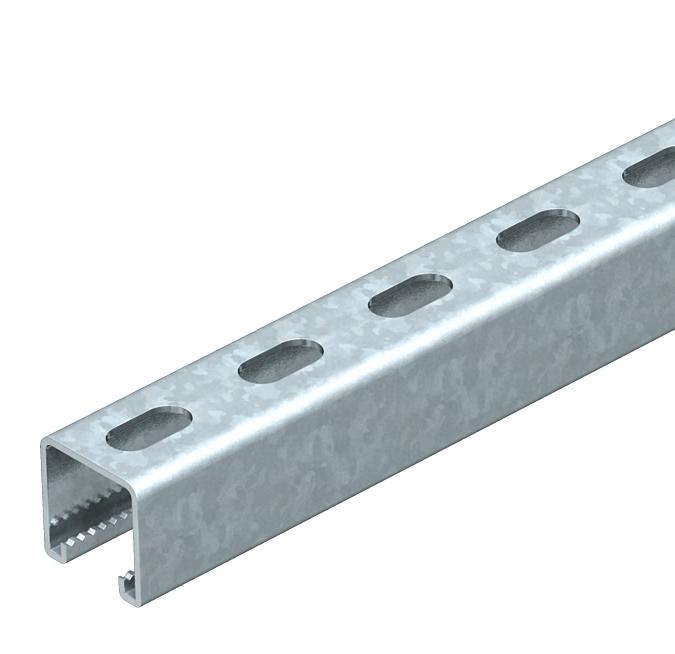

Montageschiene MS4141, Schlitz 22 mm, FT, gelocht
Art.Nr. 1122525 | EAN 4012195486251
Art.Nr. / Typ
Länge
Höhe
41 mm
Oberfläche
tauchfeuerverzinkt
Materialstärke
2,5 mm
Breite
41 mm
kl. VKE: 1 Stück
1Stück
Beschreibung
Schwere C-Profilschiene zur individuellen Installation von Tragekonstruktionen für z.B. Kabelrinnen oder als Konsole für Schaltschränke. Auch verwendbar zur Kabelverlegung, in Verbindung mit Bügelschellen mit U-Fuß.
Technische Daten
Technische Daten
| Abbrechbar | nein |
|---|---|
| Art der Lochung | Rücken gelocht |
| Ausführung | Einfachprofil |
| Bohrlochabstand mittig | 50 mm |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 2,3799 kg CO₂e / 1 Stück |
| Dimension | 400x41x41 |
| Funktionserhalt | ja |
| Lochgröße | 14x28 mm |
| Materialstärke | 2,5 mm |
| Mit Lochung | ja |
| Mit Zahnung | ja |
| Oberfläche | tauchfeuerverzinkt |
| Profilform | C-Profil |
| Schlitzweite | 22 mm |
| Statischer Wert A | 2,97 cm² |
| Statischer Wert ly | 6,05 cm |
| Statischer Wert lz | 9,01 cm |
| Statischer Wert Wy | 2,91 cm² |
| Statischer Wert Wz | 4,4 cm² |
| Werkstoff | Stahl |

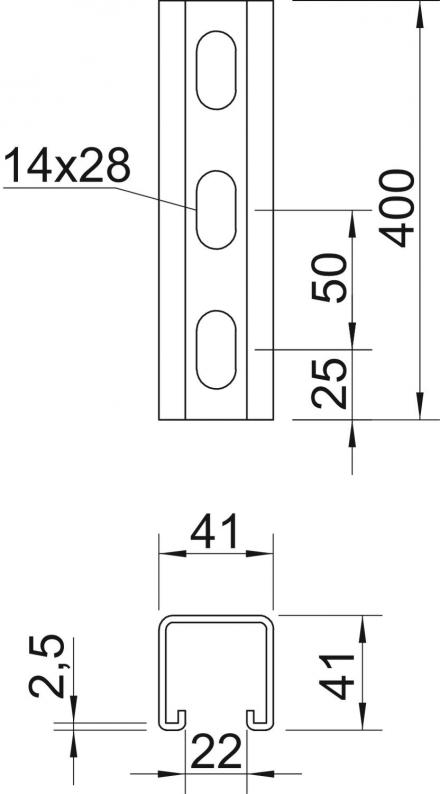

Abmessungen
| Breite | 41 mm |
|---|---|
| Höhe | 41 mm |
| Länge | 400 mm |
| Maß L | 400 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (5)
Artikelbilder (2)
3D Daten Downloads (2)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Höhe
Länge
Oberfläche
Materialstärke
Breite
Art.Nr.
MS4141P0200FT
41 mm
200 mm
tauchfeuerverzinkt
2,5 mm
41 mm
1122509
MS4141P0300FT
41 mm
300 mm
tauchfeuerverzinkt
2,5 mm
41 mm
1122517
MS4141P0400FT
41 mm
400 mm
tauchfeuerverzinkt
2,5 mm
41 mm
1122525
MS4141P0500FT
41 mm
500 mm
tauchfeuerverzinkt
2,5 mm
41 mm
1122533
MS4141P0600FT
41 mm
600 mm
tauchfeuerverzinkt
2,5 mm
41 mm
1122541
MS4141P0700FT
41 mm
700 mm
tauchfeuerverzinkt
2,5 mm
41 mm
1122568
MS4141P0800FT
41 mm
800 mm
tauchfeuerverzinkt
2,5 mm
41 mm
1122576
MS4141P0900FT
41 mm
900 mm
tauchfeuerverzinkt
2,5 mm
41 mm
1122584
