Montageschiene MS4141, Schlitz 22 mm, FT, gelocht

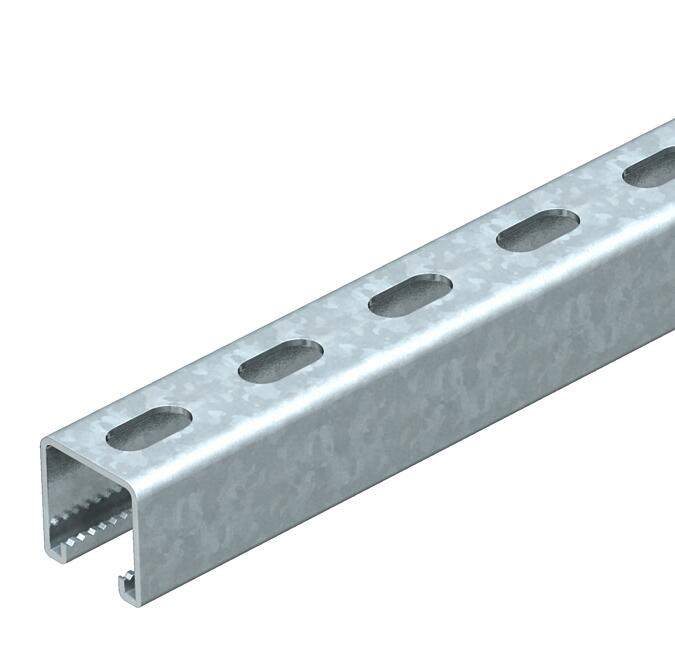

Montageschiene MS4141, Schlitz 22 mm, FT, gelocht
Art.Nr. 1122509 | EAN 4012195484516
Art.Nr. / Typ
Länge
Materialstärke
2,5 mm
Höhe
41 mm
Oberfläche
tauchfeuerverzinkt
Breite
41 mm
kl. VKE: 1 Stück
1Stück
Beschreibung
Schwere C-Profilschiene zur individuellen Installation von Tragekonstruktionen für z.B. Kabelrinnen oder als Konsole für Schaltschränke. Auch verwendbar zur Kabelverlegung, in Verbindung mit Bügelschellen mit U-Fuß.
Technische Daten
Technische Daten
| Abbrechbar | nein |
|---|---|
| Art der Lochung | Rücken gelocht |
| Ausführung | Einfachprofil |
| Bohrlochabstand mittig | 50 mm |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 6,0423 kg CO₂e / 1 Stück |
| Dimension | 200x41x41 |
| Funktionserhalt | ja |
| Lochgröße | 14x28 mm |
| Materialstärke | 2,5 mm |
| Mit Lochung | ja |
| Mit Zahnung | ja |
| Oberfläche | tauchfeuerverzinkt |
| Profilform | C-Profil |
| Schlitzweite | 22 mm |
| Statischer Wert A | 2,97 cm² |
| Statischer Wert ly | 6,05 cm |
| Statischer Wert lz | 9,01 cm |
| Statischer Wert Wy | 2,91 cm² |
| Statischer Wert Wz | 4,4 cm² |
| Werkstoff | Stahl |

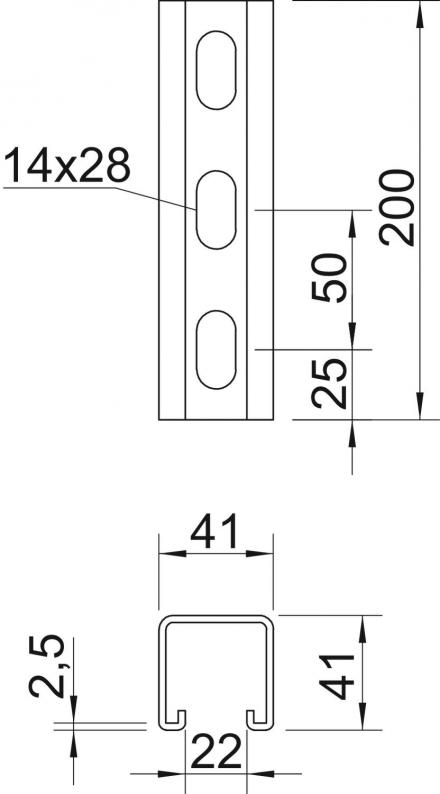

Abmessungen
| Breite | 41 mm |
|---|---|
| Höhe | 41 mm |
| Länge | 200 mm |
| Maß L | 200 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (5)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Materialstärke
Länge
Höhe
Oberfläche
Breite
Art.Nr.
MS4141P0200FT
2,5 mm
200 mm
41 mm
tauchfeuerverzinkt
41 mm
1122509
MS4141P0300FT
2,5 mm
300 mm
41 mm
tauchfeuerverzinkt
41 mm
1122517
MS4141P0400FT
2,5 mm
400 mm
41 mm
tauchfeuerverzinkt
41 mm
1122525
MS4141P0500FT
2,5 mm
500 mm
41 mm
tauchfeuerverzinkt
41 mm
1122533
MS4141P0600FT
2,5 mm
600 mm
41 mm
tauchfeuerverzinkt
41 mm
1122541
MS4141P0700FT
2,5 mm
700 mm
41 mm
tauchfeuerverzinkt
41 mm
1122568
MS4141P0800FT
2,5 mm
800 mm
41 mm
tauchfeuerverzinkt
41 mm
1122576
MS4141P0900FT
2,5 mm
900 mm
41 mm
tauchfeuerverzinkt
41 mm
1122584
