Montageschiene MS4141, Schlitz 22 mm, FS, Seitenlochung

…

Art.Nr. 1123012 | EAN 4012195698326

Datenblatt (PDF)

EU-Konformitätserklärung (PDF)

Alle Ausführungen anzeigen

Art.Nr. / Typ

Länge

Breite

41 mm

Oberfläche

bandverzinkt

Höhe

41 mm

Materialstärke

2 mm

kl. VKE: 6 m

Kontakt Fachhändler finden

Beschreibung Technische Daten Downloads Zubehör Ausführungen

Beschreibung

Schwere C-Profilschiene zur individuellen Installation von Tragekonstruktionen für z.B. Kabelrinnen oder als Konsole für Schaltschränke. Auch verwendbar zur Kabelverlegung, in Verbindung mit Bügelschellen mit U-Fuß.

Technische Daten

Abbrechbar	nein
Art der Lochung	3 Seiten gelocht
Ausführung	Einfachprofil
Bohrlochabstand mittig	50 mm
CO₂ Fußabdruck (GWP) Cradle-to-Gate	4,9152 kg CO₂e / 1 Meter

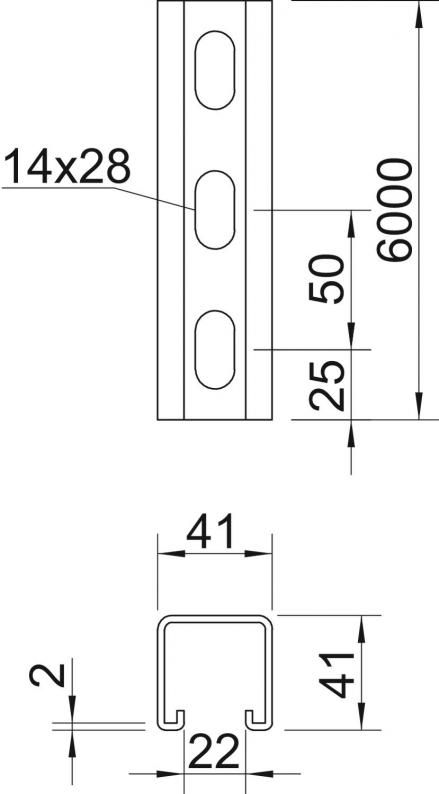

Dimension	6000x41x41
Funktionserhalt	ja
Lochgröße	14x28 mm
Materialstärke	2 mm
Mit Lochung	nein
Mit Zahnung	ja
Oberfläche	bandverzinkt
Profilform	C-Profil
Schlitzweite	22 mm
Statischer Wert A	2,45 cm²
Statischer Wert ly	5,18 cm
Statischer Wert lz	7,56 cm
Statischer Wert Wy	2,51 cm²
Statischer Wert Wz	2,69 cm²
Werkstoff	Stahl

Abmessungen

Breite	41 mm
Höhe	41 mm
Länge	6000 mm
Maß L	6000 mm

Downloads

0 ausgewählt

Datenblatt (1)

Kataloge & Broschüren (1)

Erklärungen (2)

Artikelbilder (2)

3D Daten Downloads (2)

Zubehör

Systemzubehör

Art.Nr. 1147214

Gleitmutter ZL

Typ

MS41SN M10 ZL

kl. VKE: 50 Stück

Art.Nr. 1148322

Hammerkopfschraube ZL

Typ

MS41HB M10x30 ZL

kl. VKE: 50 Stück

Art.Nr. 1175211

Bügelschelle, 1-fach Kunststoffdruckwanne FT

Typ

2056U 22 FT

kl. VKE: 100 Stück

Ausführungen

Länge

MSL4141PP1000FS

Art.Nr.

1123008

Länge

1000 mm

Breite

41 mm

Oberfläche

bandverzinkt

Höhe

41 mm

Materialstärke

2 mm

MSL4141PP3000FS

Art.Nr.

1123010

Materialstärke

2 mm

Oberfläche

bandverzinkt

Breite

41 mm

Höhe

41 mm

Länge

3000 mm

MSL4141PP6000FS

Art.Nr.

1123012

Breite

41 mm

Oberfläche

bandverzinkt

Materialstärke

2 mm

Länge

6000 mm

Höhe

41 mm
