Montageschiene MS4121, Schlitz 22 mm, FT, gelocht
Montageschiene MS4121, Schlitz 22 mm, FT, gelocht
Art.Nr. 1122939 | EAN 4012195697749
Art.Nr. / Typ
Länge
Höhe
21 mm
Breite
41 mm
Oberfläche
tauchfeuerverzinkt
Materialstärke
2 mm
kl. VKE: 1 Stück
1Stück
Beschreibung

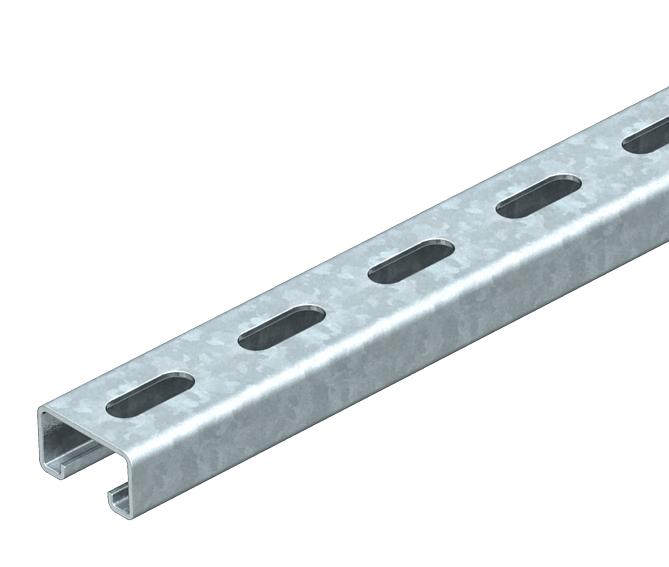

Schwere C-Profilschiene zur individuellen Installation von Tragekonstruktionen für z.B. Kabelrinnen oder als Konsole für Schaltschränke. Auch verwendbar zur Kabelverlegung, in Verbindung mit Bügelschellen mit U-Fuß.
Technische Daten
Technische Daten
| Abbrechbar | nein |
|---|---|
| Art der Lochung | Rücken gelocht |
| Ausführung | Einfachprofil |
| Bohrlochabstand mittig | 50 mm |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 2,535 kg CO₂e / 1 Stück |
| Dimension | 800x41x21 |
| Funktionserhalt | ja |
| Lochgröße | 14x28 mm |
| Materialstärke | 2 mm |
| Mit Lochung | ja |
| Mit Zahnung | ja |
| Oberfläche | tauchfeuerverzinkt |
| Profilform | C-Profil |
| Schlitzweite | 22 mm |
| Statischer Wert A | 1,65 cm² |
| Statischer Wert ly | 0,95 cm |
| Statischer Wert lz | 4,51 cm |
| Statischer Wert Wy | 0,89 cm² |
| Statischer Wert Wz | 2,2 cm² |
| Werkstoff | Stahl |

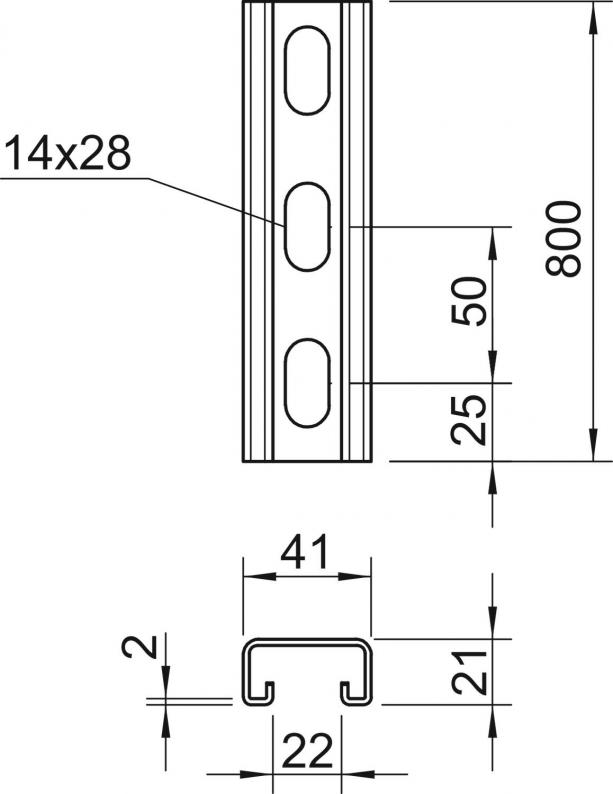

Abmessungen
| Breite | 41 mm |
|---|---|
| Höhe | 21 mm |
| Länge | 800 mm |
| Maß L | 800 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (4)
Artikelbilder (3)
3D Daten Downloads (1)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Höhe
Länge
Breite
Oberfläche
Materialstärke
Art.Nr.
MS4121P0200FT
21 mm
200 mm
41 mm
tauchfeuerverzinkt
2 mm
1122933
MS4121P0300FT
21 mm
300 mm
41 mm
tauchfeuerverzinkt
2 mm
1122934
MS4121P0400FT
21 mm
400 mm
41 mm
tauchfeuerverzinkt
2 mm
1122935
MS4121P0500FT
21 mm
500 mm
41 mm
tauchfeuerverzinkt
2 mm
1122936
MS4121P0600FT
21 mm
600 mm
41 mm
tauchfeuerverzinkt
2 mm
1122937
MS4121P0700FT
21 mm
700 mm
41 mm
tauchfeuerverzinkt
2 mm
1122938
MS4121P0800FT
21 mm
800 mm
41 mm
tauchfeuerverzinkt
2 mm
1122939
MS4121P0900FT
21 mm
900 mm
41 mm
tauchfeuerverzinkt
2 mm
1122940
