Montageschiene MS4121, Schlitz 22 mm, FT, gelocht
Montageschiene MS4121, Schlitz 22 mm, FT, gelocht
Art.Nr. 1122936 | EAN 4012195697688
Art.Nr. / Typ
Länge
Oberfläche
tauchfeuerverzinkt
Breite
41 mm
Höhe
21 mm
Materialstärke
2 mm
kl. VKE: 1 Stück
1Stück
Beschreibung

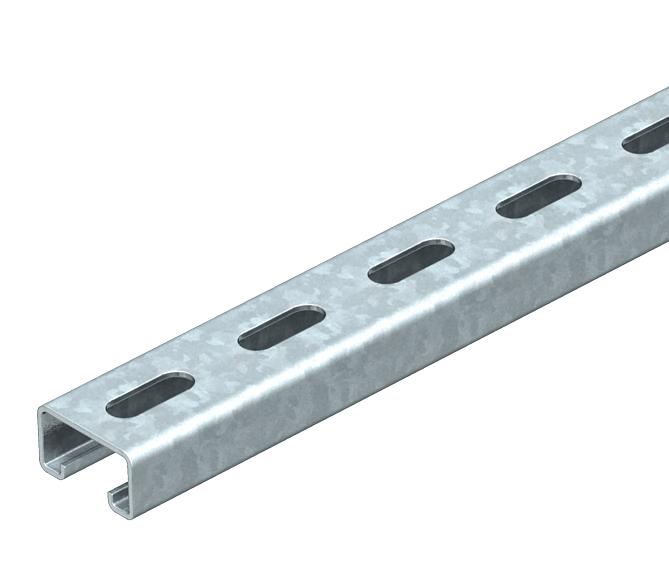

Schwere C-Profilschiene zur individuellen Installation von Tragekonstruktionen für z.B. Kabelrinnen oder als Konsole für Schaltschränke. Auch verwendbar zur Kabelverlegung, in Verbindung mit Bügelschellen mit U-Fuß.
Technische Daten
Technische Daten
| Abbrechbar | nein |
|---|---|
| Art der Lochung | Rücken gelocht |
| Ausführung | Einfachprofil |
| Bohrlochabstand mittig | 50 mm |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 3,07 kg CO₂e / 1 Stück |

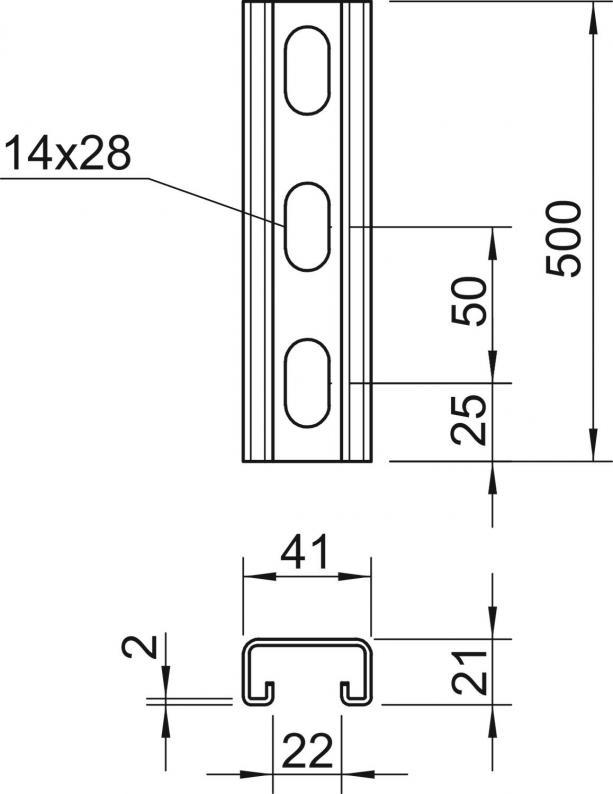

| Dimension | 500x41x21 |
| Funktionserhalt | ja |
| Lochgröße | 14x28 mm |
| Materialstärke | 2 mm |
| Mit Lochung | ja |
| Mit Zahnung | ja |
| Oberfläche | tauchfeuerverzinkt |
| Profilform | C-Profil |
| Schlitzweite | 22 mm |
| Statischer Wert A | 1,65 cm² |
| Statischer Wert ly | 0,95 cm |
| Statischer Wert lz | 4,51 cm |
| Statischer Wert Wy | 0,89 cm² |
| Statischer Wert Wz | 2,2 cm² |
| Werkstoff | Stahl |
Abmessungen
| Breite | 41 mm |
|---|---|
| Höhe | 21 mm |
| Länge | 500 mm |
| Maß L | 500 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (4)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Länge
Oberfläche
Breite
Höhe
Materialstärke
Art.Nr.
MS4121P0200FT
200 mm
tauchfeuerverzinkt
41 mm
21 mm
2 mm
1122933
MS4121P0300FT
300 mm
tauchfeuerverzinkt
41 mm
21 mm
2 mm
1122934
MS4121P0400FT
400 mm
tauchfeuerverzinkt
41 mm
21 mm
2 mm
1122935
MS4121P0500FT
500 mm
tauchfeuerverzinkt
41 mm
21 mm
2 mm
1122936
MS4121P0600FT
600 mm
tauchfeuerverzinkt
41 mm
21 mm
2 mm
1122937
MS4121P0700FT
700 mm
tauchfeuerverzinkt
41 mm
21 mm
2 mm
1122938
MS4121P0800FT
800 mm
tauchfeuerverzinkt
41 mm
21 mm
2 mm
1122939
MS4121P0900FT
900 mm
tauchfeuerverzinkt
41 mm
21 mm
2 mm
1122940
