Montageschiene MS4121, Schlitz 22 mm, FS, gelocht
Montageschiene MS4121, Schlitz 22 mm, FS, gelocht
Art.Nr. 1122956 | EAN 4012196471171
Art.Nr. / Typ
Länge
Oberfläche
bandverzinkt
Breite
41 mm
Materialstärke
2 mm
Höhe
21 mm
kl. VKE: 1 Stück
1Stück
Beschreibung

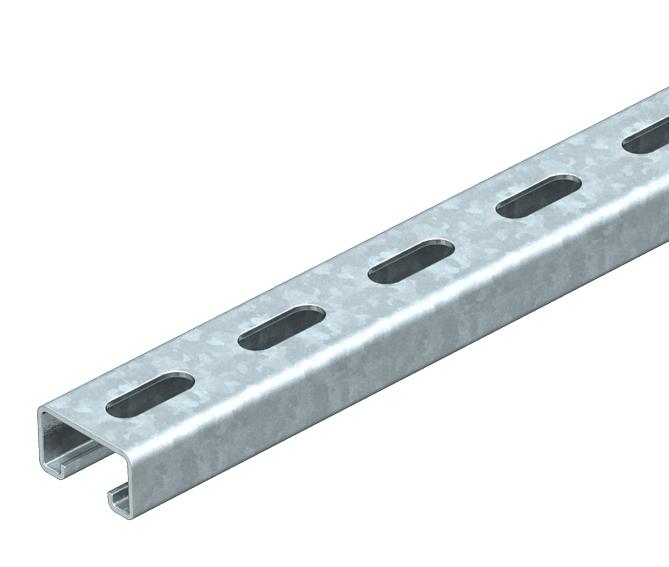

Schwere C-Profilschiene zur individuellen Installation von Tragekonstruktionen für z.B. Kabelrinnen oder als Konsole für Schaltschränke. Auch verwendbar zur Kabelverlegung, in Verbindung mit Bügelschellen mit U-Fuß.
Technische Daten
Technische Daten
| Abbrechbar | nein |
|---|---|
| Art der Lochung | Rücken gelocht |
| Ausführung | Einfachprofil |
| Bohrlochabstand mittig | 50 mm |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 2,0954 kg CO₂e / 1 Stück |

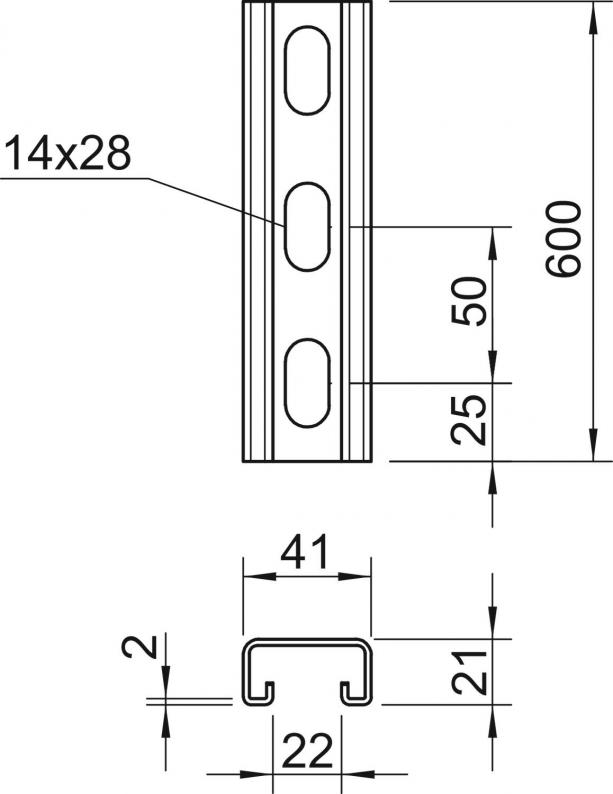

| Dimension | 600x41x21 |
| Funktionserhalt | ja |
| Materialstärke | 2 mm |
| Mit Lochung | ja |
| Mit Zahnung | ja |
| Oberfläche | bandverzinkt |
| Profilform | C-Profil |
| Schlitzweite | 22 mm |
| Statischer Wert A | 1,65 cm² |
| Statischer Wert ly | 0,95 cm |
| Statischer Wert lz | 4,51 cm |
| Statischer Wert Wy | 0,89 cm² |
| Statischer Wert Wz | 2,2 cm² |
| Werkstoff | Stahl |
Abmessungen
| Breite | 41 mm |
|---|---|
| Höhe | 21 mm |
| Länge | 600 mm |
| Maß L | 600 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (4)
Artikelbilder (3)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Oberfläche
Breite
Länge
Materialstärke
Höhe
Art.Nr.
MS4121P0200FS
bandverzinkt
41 mm
200 mm
2 mm
21 mm
1122950
MS4121P0300FS
bandverzinkt
41 mm
300 mm
2 mm
21 mm
1122951
MS4121P0400FS
bandverzinkt
41 mm
400 mm
2 mm
21 mm
1122953
MS4121P0500FS
bandverzinkt
41 mm
500 mm
2 mm
21 mm
1122955
MS4121P0600FS
bandverzinkt
41 mm
600 mm
2 mm
21 mm
1122956
MS4121P0800FS
bandverzinkt
41 mm
800 mm
2 mm
21 mm
1122957
MS4121P0700FS
bandverzinkt
41 mm
700 mm
2 mm
21 mm
1122958
MS4121P0900FS
bandverzinkt
41 mm
900 mm
2 mm
21 mm
1122959
