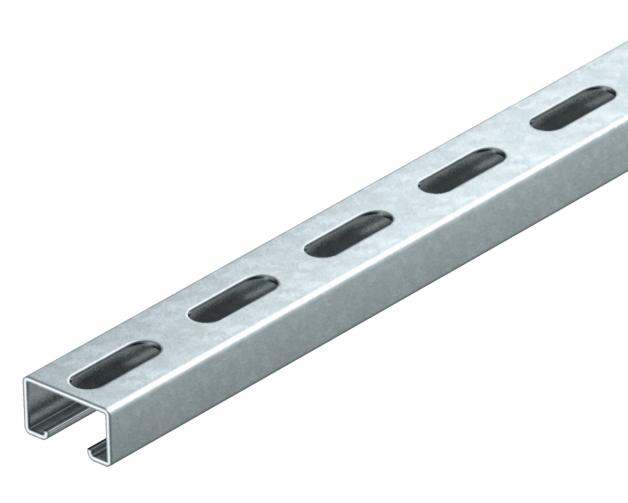

Montageschiene MS4022, schwer, Schlitz 18 mm, FT, gelocht
Montageschiene MS4022, schwer, Schlitz 18 mm, FT, gelocht
Art.Nr. 1121898 | EAN 4012195049937
Art.Nr. / Typ
Länge
Oberfläche
tauchfeuerverzinkt
Breite
40 mm
Höhe
22,5 mm
Materialstärke
2 mm
kl. VKE: 6 m
6m
Beschreibung
Schwere C-Profilschiene zur individuellen Installation von Tragekonstruktionen für z.B. Kabelrinnen oder als Konsole für Schaltschränke. Auch verwendbar zur Kabelverlegung, in Verbindung mit Bügelschellen mit U-Fuß.
Technische Daten
Technische Daten
| Abbrechbar | nein |
|---|---|
| Art der Lochung | Rücken gelocht |
| Ausführung | Einfachprofil |
| Bohrlochabstand mittig | 50 mm |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 3,3077 kg CO₂e / 1 Meter |

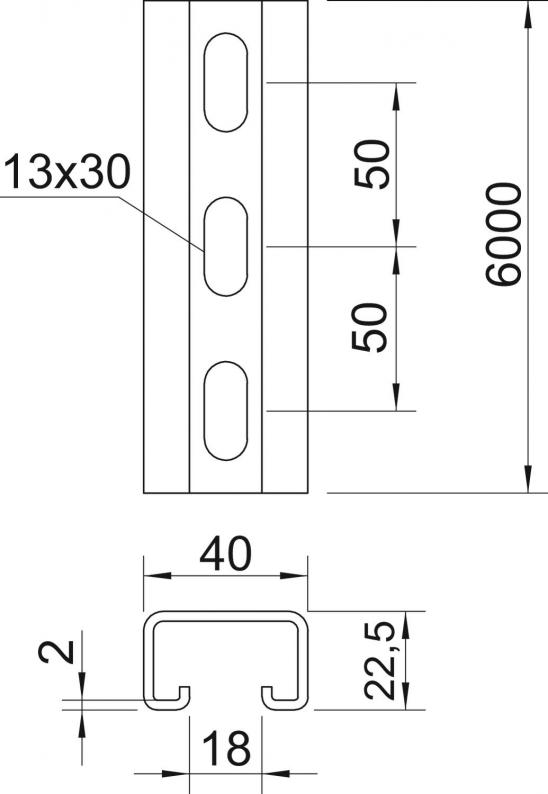

| Dimension | 6000x40x22,5 |
| Funktionserhalt | nein |
| Materialstärke | 2 mm |
| Mit Lochung | ja |
| Mit Zahnung | nein |
| Oberfläche | tauchfeuerverzinkt |
| Profilform | C-Profil |
| Schlitzweite | 18 mm |
| Statischer Wert A | 1,74 cm² |
| Statischer Wert ly | 1,18 cm |
| Statischer Wert lz | 4,45 cm |
| Statischer Wert Wy | 1,05 cm² |
| Statischer Wert Wz | 2,23 cm² |
| Werkstoff | Stahl |
Abmessungen
| Breite | 40 mm |
|---|---|
| Höhe | 22,5 mm |
| Länge | 6000 mm |
| Maß L | 6000 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (5)
Artikelbilder (3)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Länge
Oberfläche
Breite
Höhe
Materialstärke
Art.Nr.
MS4022P6000FT
6000 mm
tauchfeuerverzinkt
40 mm
22,5 mm
2 mm
1121898
MS4022P2000FT
2000 mm
tauchfeuerverzinkt
40 mm
22,5 mm
2 mm
1121979
Länge
MS4022P6000FT
Art.Nr.
1121898
Länge
6000 mm
Oberfläche
tauchfeuerverzinkt
Breite
40 mm
Höhe
22,5 mm
Materialstärke
2 mm
MS4022P2000FT
Art.Nr.
1121979
Materialstärke
2 mm
Breite
40 mm
Oberfläche
tauchfeuerverzinkt
Höhe
22,5 mm
Länge
2000 mm
