Montageschiene MS4022, schwer, Schlitz 18 mm, A4, gelocht
Montageschiene MS4022, schwer, Schlitz 18 mm, A4, gelocht
Art.Nr. 1121963 | EAN 4012195905585
Art.Nr. / Typ
Länge
Materialstärke
2 mm
Höhe
22,5 mm
Oberfläche
blank, nachbehandelt
Breite
40 mm
kl. VKE: 2 m
2m
Beschreibung

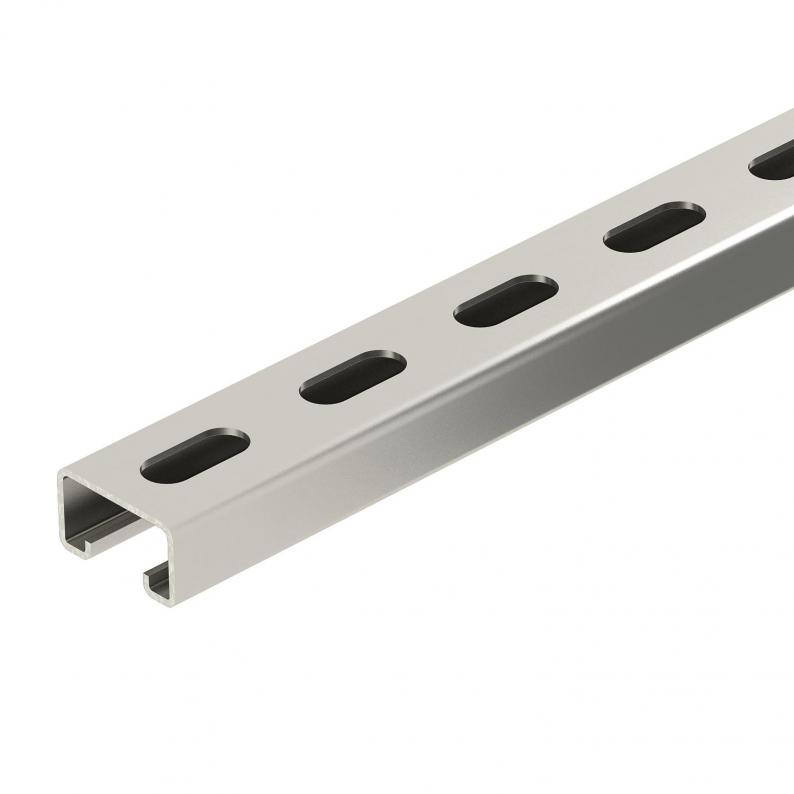

Schwere C-Profilschiene zur individuellen Installation von Tragekonstruktionen für z.B. Kabelrinnen oder als Konsole für Schaltschränke. Auch verwendbar zur Kabelverlegung, in Verbindung mit Bügelschellen mit U-Fuß.
Technische Daten
Technische Daten
| Art der Lochung | Rücken gelocht |
|---|---|
| Ausführung | Einfachprofil |
| Bohrlochabstand mittig | 50 mm |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 7,8368 kg CO₂e / 1 Meter |

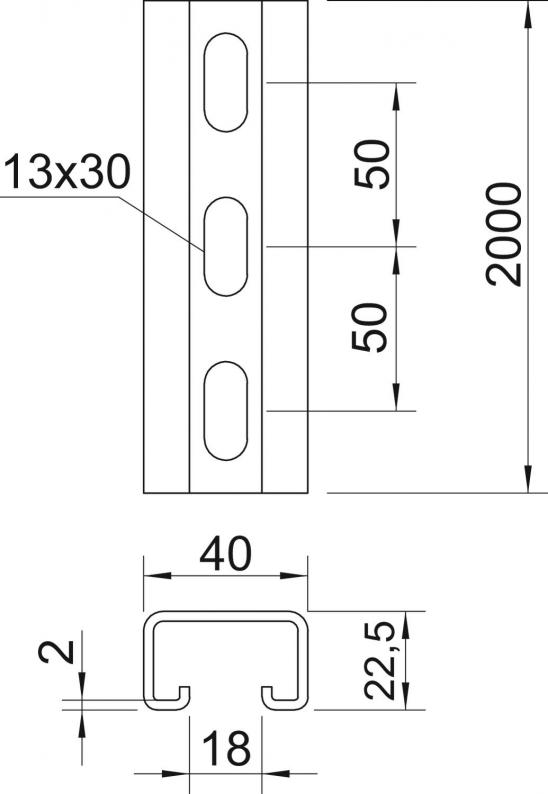

| Dimension | 2000x40x22,5 |
| Materialstärke | 2 mm |
| Mit Lochung | nein |
| Mit Zahnung | nein |
| Oberfläche | blank, nachbehandelt |
| Profilform | C-Profil |
| Schlitzweite | 18 mm |
| Statischer Wert A | 1,74 cm² |
| Statischer Wert ly | 1,86 cm |
| Statischer Wert lz | 4,46 cm |
| Statischer Wert Wy | 1,05 cm² |
| Statischer Wert Wz | 2,23 cm² |
| Werkstoff | Edelstahl, rostfrei 1.4571 |
Abmessungen
| Breite | 40 mm |
|---|---|
| Höhe | 22,5 mm |
| Länge | 2000 mm |
| Maß L | 2000 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (3)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Materialstärke
Höhe
Oberfläche
Breite
Länge
Art.Nr.
MS4022P6000A4
2 mm
22,5 mm
blank, nachbehandelt
40 mm
6000 mm
1121903
MS4022P2000A4
2 mm
22,5 mm
blank, nachbehandelt
40 mm
2000 mm
1121963
Länge
MS4022P6000A4
Art.Nr.
1121903
Materialstärke
2 mm
Höhe
22,5 mm
Oberfläche
blank, nachbehandelt
Breite
40 mm
Länge
6000 mm
MS4022P2000A4
Art.Nr.
1121963
Breite
40 mm
Höhe
22,5 mm
Materialstärke
2 mm
Länge
2000 mm
Oberfläche
blank, nachbehandelt
